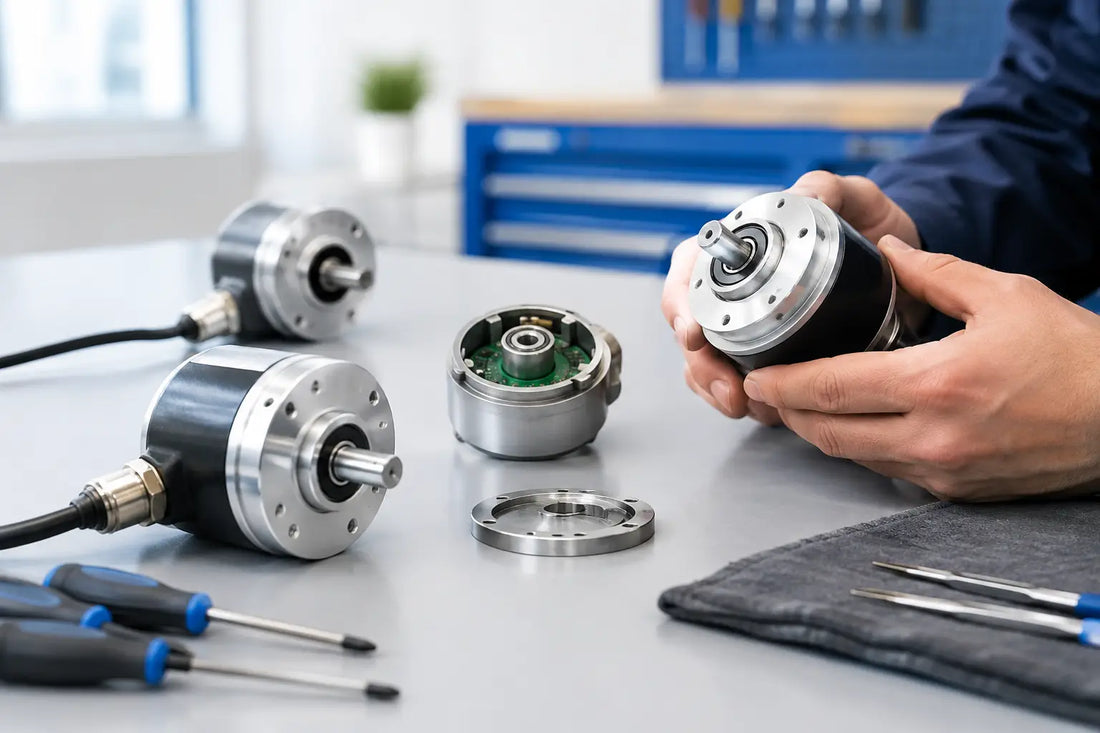

Guide til udskiftning af industrielle encodere ved reparationer

En Encoder kan ligne en lille komponent på en motor, transportør, spindel eller aktuator. Når den svigter, kan resultatet være en standset maskine, mistet positionsreference, ustabil hastighedsstyring eller en drevfejl, der ikke kan nulstilles. Denne vejledning om udskiftning af industrielle Encodere fokuserer på de detaljer, der afgør, om en udskiftning bringer udstyret tilbage i drift eller skaber et nyt fejlfindingsproblem.

Reservedelsnummeret er det bedste udgangspunkt, især på OEM-udstyr. Men når den originale Encoder er udgået, utilgængelig eller har en ulæselig mærkning, skal vedligeholdelsesteams identificere Encoderen ud fra dens funktion, elektriske udgang, mekaniske pasform og driftsmiljø. Det er ikke nok kun at matche husets udformning eller stikket.

Start med Encoderens opgave på maskinen

Før specifikationer sammenlignes, skal det fastslås, hvad Encoderen fortæller styresystemet. Inkrementelle Encodere rapporterer bevægelse som pulstog. De bruges almindeligvis til motorhastighedsfeedback, positionssporing på transportører, skæresystemer med fast længde og generel bevægelsesstyring. En typisk inkrementel enhed har kanal A og B, ofte med en Z-indekspuls som reference én gang pr. omdrejning.

Absolutte Encodere rapporterer en defineret positionsværdi. Maskinen kan aflæse positionen, efter at strømmen er genoprettet, uden at udføre en fuld referencekørsel, afhængigt af Encoder-typen og styrearkitekturen. De bruges ofte på servoakser, drejeborde, pakkemaskiner, kransystemer og udstyr, hvor tab af position medfører opsætningstid eller sikkerhedsproblemer.

Denne forskel er ikke valgfri. En inkrementel Encoder kan normalt ikke erstatte en absolut model, selv om begge har samme akseldiameter og stik. Drev, PLC, bevægelsescontroller eller maskinsoftware skal understøtte det feedbackformat, som udskiftningen leverer.

Fastslå også, om Encoderen er monteret direkte på en motor, koblet til en maskinaksel, indbygget i en servomotor eller installeret som en separat feedbackenhed. Integrerede motor-Encodere kan bruge producentspecifikke feedbackprotokoller og stikbenforbindelser. I sådanne tilfælde er et nøjagtigt reservedelsnummer eller en verificeret krydsreference normalt den sikreste løsning.

Match den elektriske feedback før huset

Elektrisk kompatibilitet er dér, hvor mange udskiftningsforsøg mislykkes. Notér alle mærkninger på den gamle Encoder, kablet, stikket, drevmanualen og ledningsdiagrammet, før du bestiller. Et foto af typeskiltet og stikket er nyttigt, men oplysningerne skal verificeres i forhold til anvendelsen.

Udgangstype og signalformat

Inkrementelle Encodere kan bruge TTL-, HTL-, push-pull-, open-collector-, line-driver- eller sinus/cosinus-udgange. Disse betegnelser beskriver, hvordan Encoderen sender sine signaler, og hvad modtagerudstyret forventer. En controller, der er beregnet til differentielle line-driver-signaler, kan afvise en single-ended-erstatning eller blive følsom over for elektrisk støj ved lange kabelstrækninger.

Absolutte Encodere tilføjer endnu et kompatibilitetslag. Almindelige grænseflader omfatter SSI, BiSS, CANopen, PROFIBUS, DeviceNet, EtherNet/IP og producentspecifikke serielle formater. Det er ikke nødvendigvis tilstrækkeligt kun at se på grænsefladens navn. Opløsning, datastruktur, clockkrav og programmerede parametre kan også påvirke driften.

Antag ikke, at et adapterkabel omdanner en inkompatibel feedbacktype til en kompatibel type. Det kan ændre stikgeometrien, men ikke Encoder-protokollen eller udgangskredsløbet.

Opløsning og tællemetode

For en inkrementel model skal pulser pr. omdrejning bekræftes, ofte angivet som PPR eller CPR. Styresystemet kan tælle signalflanker i stedet for pulser, så en ændring fra 1.024 PPR til 2.048 PPR kan ændre den beregnede hastighed og position betydeligt. En udskiftning med højere opløsning er ikke automatisk bedre, hvis drevet eller PLC'en er konfigureret til den oprindelige værdi.

For absolutte modeller skal single-turn-opløsning, multi-turn-område, kodetype, hvor det er relevant, og hvorvidt systemet har brug for batteribaseret eller gearbaseret fastholdelse af multi-turn-position, verificeres. En maskine kan se ud til at fungere normalt efter installationen, men miste sin koordinatreference efter en strømafbrydelse, hvis dette krav overses.

Forsyningsspænding, pinout og stik

Kontrollér Encoderens forsyningsspænding og tilladte område. Almindelige industrielle enheder kan bruge 5 VDC, 10 til 30 VDC eller en anden angivet værdi. Tilslutning af 24 VDC til en 5 VDC-Encoder kan ødelægge den med det samme. Omvendt kommunikerer en 24 VDC-udgangsenhed muligvis ikke korrekt med en 5 VDC-styreindgang.

Pinout er lige så vigtigt som stiktypen. To Encodere med samme runde stik kan tildele strøm, fælles, A, B, Z, komplementer, skærm og datalinjer til forskellige ben. Bekræft producentens tegning eller validerede applikationsdokumentation, før udskiftningen spændingssættes.

Bekræft den mekaniske pasform og bevægelsesoverførslen

Når de elektriske krav er fastlagt, skal den fysiske installation sammenlignes. Mål akslen eller boringen i stedet for at stole på et skøn. Få tusindedele af en tomme kan afgøre forskellen mellem en korrekt pasform og en løs kobling, beskadiget aksel eller et monteringsproblem.

Identificér, om Encoderen er af typen med massiv aksel, hul aksel, gennemgående boring eller blind hul aksel. Notér akseldiameter, tilladt akselbelastning, monteringsflange, boltcirkel, husdiameter, dybde fra front til bagside og stikretning. Kablets udgangsretning kan være vigtig på tæt indkapslede maskiner, hvor et lige stik kan komme i vejen for en afskærmning eller motorramme.

Koblinger kræver særlig opmærksomhed. En fleksibel kobling er beregnet til at kompensere for begrænset skævhed, ikke kraftigt akselslag eller forkert montering. For stor radial eller aksial belastning kan forkorte lejernes levetid og give periodiske feedbackfejl, før Encoderen svigter helt. Hvis den originale Encoder gentagne gange svigter, skal koblingen, motorlejerne, akseljusteringen og vibrationskilden inspiceres i stedet for at betragte Encoderen som det eneste problem.

For transportør- og webhåndteringsapplikationer skal det bekræftes, om Encoderen drives af et målehjul, en kæde, et gear eller en direkte akseltilslutning. En udskiftning kan passe elektrisk, men kræve et andet monteringsbeslag eller en akseladapter for at bevare det oprindelige forhold og den mekaniske stabilitet.

Tag højde for fabrikkens miljø

Industrielle Encodere vælges ikke kun til feedback af bevægelse. Deres kapslingsklasse, temperaturområde, tætning, kabelkonstruktion og modstandsdygtighed over for vibrationer kan afgøre levetiden i felten.

Et område med afvaskning kan kræve et hus med passende IP-klassificering, et forseglet stikkesystem og en kabelkappe, der tåler rengøringskemikalier. Et stålværk, støberi eller udendørs installationssted kan kræve højere temperaturbestandighed og beskyttelse mod støv, glødeskaller, fugt eller termiske cyklusser. I et miljø med meget støj kan skærmet kabel og differentiel signalering være lige så kritisk som selve Encoderen.

Farlige områder kræver ekstra omhu. En standard-Encoder må ikke sættes ind i et område, der kræver en specifik godkendelse til eksplosionsfarlige områder. Kontrollér områdets klassificering og udstyrskrav sammen med det ansvarlige tekniske personale og sikkerhedspersonalet.

Brug en struktureret proces til udgåede Encodere

Ældre maskiner indeholder ofte Encodere fra produktfamilier, der er udgået. Den originale del er muligvis ikke længere tilgængelig gennem almindelige distributionskanaler, men det betyder ikke nødvendigvis, at maskinen straks skal redesignes. Brugte, overskydende og udgåede lagerdele kan udgøre en direkte udskiftning, når specifikationer og stand verificeres korrekt.

For en udgået del skal hele producentnummeret, revisionskoden, datokoden, motormodellen, drevmodellen og maskinens serienummer indsamles. Revisionssuffixer kan have betydning. En næsten identisk Encoder kan have en anden opløsning, notgang i stikket, firmwareindstilling eller feedbackprotokol.

Når en identisk enhed ikke kan findes, skal kandidater sammenlignes i denne rækkefølge: feedbacktype og grænseflade, elektriske krav, opløsning, pinout, aksel- og monteringsmål og derefter miljøklassificering. En mekanisk ændring kan i nogle tilfælde konstrueres. En inkompatibel grænseflade kan typisk ikke løses med et beslag.

Used Industrial Parts hjælper vedligeholdelses- og indkøbsteams med at skaffe nye, brugte og udgåede industrielle komponenter, når originalt udstyr er svært at finde. For kritisk produktionsudstyr bør tilgængeligheden bekræftes tidligt, og det bør overvejes at have en verificeret reservedel på lager, når den korrekte udskiftning er identificeret.

Test før maskinen sættes tilbage i produktion

Installationen bør afsluttes med mere end en slettet fejlkode. Når strømmen er afbrudt, skal stiktilslutning, kabelføring, skærmterminering, koblingens fastgørelse og frigang gennem hele maskinens bevægelsesområde inspiceres. Genopret strømmen, og bekræft, at styringen genkender feedbackenheden uden uventede alarmer.

Kør først maskinen ved lav hastighed. Kontrollér retning, hastighedsvisning, positionsoptælling, referencekørsel og gentagelsesnøjagtighed. På en servoaksel skal følgefejlen overvåges, og det skal bekræftes, at akslen ikke driver, vender uventet eller udløser en fejl under acceleration. På en transportør eller proceslinje skal Encoder-baserede målinger sammenlignes med en kendt reference.

Hvis en Encoder kun fungerer ved lav hastighed eller udløser en fejl under drift, skal der ses ud over selve udskiftningsdelen. Løse stik, beskadigede kabelledere, dårlig jordforbindelse, elektrisk interferens, forkerte drevparametre og mekaniske vibrationer kan alle give symptomer, der ligner Encoder-fejl.

En udskiftning af en Encoder er vellykket, når maskinen modtager den samme brugbare feedback, som den er konstrueret til at fortolke, under de forhold den faktisk arbejder under. Brug den ekstra tid på at verificere disse detaljer, før ordren afgives. Det arbejde er som regel langt billigere end endnu en driftsstandsning.
