Motor Vibration Diagnosis Example for Plant Teams

Beispiel zur Diagnose von Motorvibrationen für Werksteams

Ein Motor muss nicht sichtbar wackeln, um Lager, Kupplung oder angetriebene Maschinen zu beschädigen. Dieses Beispiel zur Diagnose von Motorschwingungen zeigt, wie ein Wartungsteam von einem steigenden Schwingungsmesswert zu einer praktikablen Reparaturentscheidung gelangen kann, ohne intakte Teile auszutauschen oder einen Stillstand zu verlängern.

Beginnen Sie mit den Betriebsbedingungen, nicht mit dem Spektrum

Ein Schwingungsmesswert ist nur aussagekräftig, wenn er mit den tatsächlichen Betriebsbedingungen der Maschine verknüpft ist. Halten Sie Motordrehzahl, Last, Prozessbedingungen, Montageart, Kupplungstyp und die Messpunkte fest. Bei einem Motor mit 1.780 U/min beträgt die Drehfrequenz etwa 29,7 Hz oder 1.780 Zyklen pro Minute. Diese Drehzahl dient als Bezugspunkt für die Auswertung der Daten.

Nehmen Sie Messwerte an den Lagergehäusen der Antriebsseite und der Nichtantriebsseite jeweils horizontal, vertikal und axial auf. Die Schwinggeschwindigkeit eignet sich im Allgemeinen zur Beurteilung des Maschinenzustands insgesamt und zur Erkennung häufiger drehzahlbezogener Fehler. Beschleunigung und die Hüllkurvenanalyse hochfrequenter Schwingungen sind hilfreicher, wenn ein Defekt an einem Wälzlager vermutet wird. Temperatur, Geräusche und eine Sichtprüfung sind ebenfalls wichtig. Die Schwingungsanalyse grenzt die Ursache ein, ersetzt aber keine grundlegenden mechanischen Prüfungen.

Der Ausgangswert ist genauso wertvoll wie der aktuelle Messwert. Läuft derselbe Motor normalerweise mit einer Schwinggeschwindigkeit von 0,08 Zoll pro Sekunde und liegt sie jetzt bei 0,31 Zoll pro Sekunde, sollte diese Veränderung beachtet werden, auch wenn ein allgemeiner Alarmgrenzwert nicht überschritten wurde. Die zulässigen Grenzwerte hängen von der Motorgröße, der Steifigkeit des Fundaments, der Kritikalität der Maschine und der im Betrieb verwendeten Norm ab.

Beispiel zur Diagnose von Motorschwingungen: ein Motor mit gekoppelter Pumpe

Betrachten wir einen 40-PS-Motor mit 1.800 U/min, der über eine elastische Kupplung eine Kreiselpumpe antreibt. Die Pumpe bleibt in Betrieb, doch die Bediener melden ein neu aufgetretenes niederfrequentes Brummen, und bei der Wartung wird festgestellt, dass die Gesamtschwingung an der Motorantriebsseite innerhalb von zwei Wochen zugenommen hat. Motorstrom, Förderdruck und Durchfluss liegen weiterhin nahe an den Normalwerten.

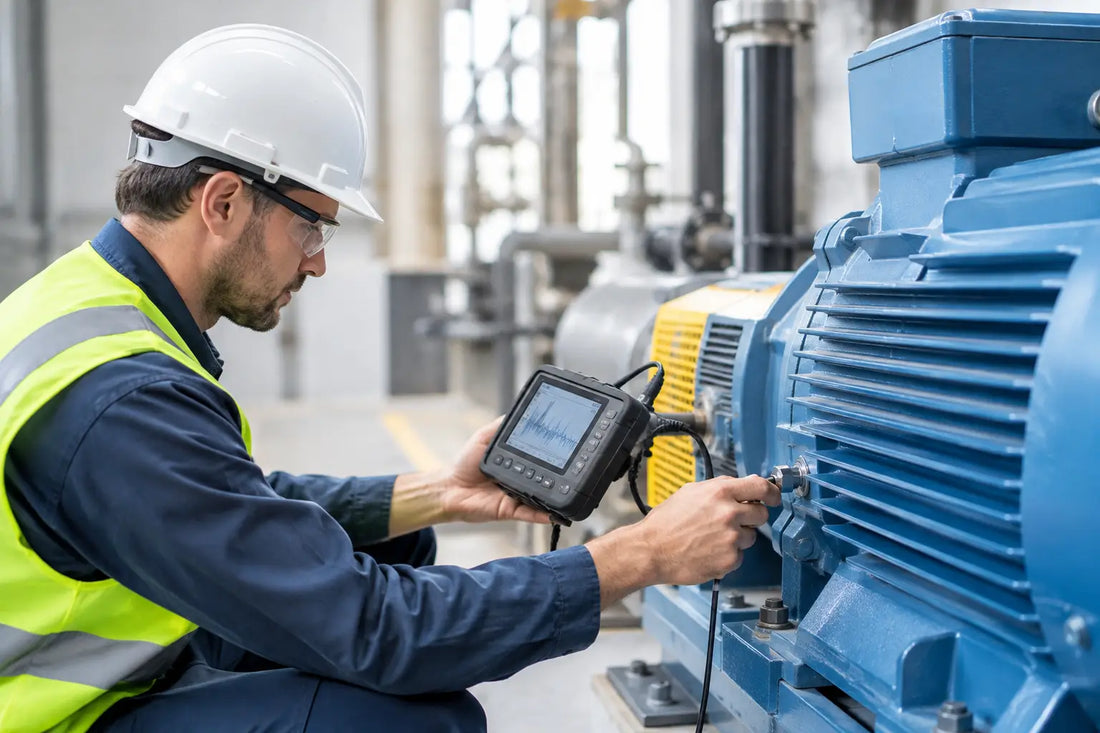

Der Techniker nimmt die Messwerte auf, während die Pumpe unter ihrer üblichen Prozesslast läuft. Die höchste Gesamtschwinggeschwindigkeit wird am Lagergehäuse der Motorantriebsseite gemessen:

| Messpunkt | Gesamtschwinggeschwindigkeit | Hauptmuster |
|---|---:|---|
| Motorantriebsseite, horizontal | 0,31 in/s | Starke Schwingung bei 1-facher Drehzahl |
| Motorantriebsseite, vertikal | 0,27 in/s | Starke 1-fache und schwächere 2-fache Drehzahl |
| Motorantriebsseite, axial | 0,24 in/s | Erhöhte 1-fache und 2-fache Drehzahl |
| Motor, Nichtantriebsseite, horizontal | 0,12 in/s | Leichte Schwingung bei 1-facher Drehzahl |
| Pumpenlager antriebsseitig, axial | 0,22 in/s | Erhöhte 1-fache und 2-fache Drehzahl |

Das Spektrum zeigt einen dominanten Peak bei der 1-fachen Drehzahl, etwa 1.780 CPM, mit einer deutlichen zweiten Harmonischen bei der 2-fachen Drehzahl. Die axialen Messwerte liegen weit über den historischen Werten des Motors und sind auf beiden Seiten der Kupplung erhöht. Die Hüllkurvendaten der Lager zeigen keine ausgeprägten Lagerdefektfrequenzen, und es gibt keine breitbandige hochfrequente Energie, die auf ein fortgeschrittenes Schmierungs- oder Laufflächenproblem hindeutet.

Der erste Verdacht könnte auf eine Rotorunwucht fallen, da die Drehzahlkomponente 1x dominiert. Das wäre jedoch unvollständig. Unwucht erzeugt üblicherweise die stärkste Reaktion in radialer Richtung, meist mit einem klaren 1x-Peak und stabiler Phase. In diesem Fall weisen die axiale Reaktion und die 2x-Komponente direkter auf eine Fehlausrichtung der Kupplung hin.

Nach dem Freischalten prüft das Team die Kupplung und stellt verschlissene Elastomerelemente sowie sichtbare Ablagerungen von Prozessrückständen rund um den Pumpensockel fest. Eine Laserausrichtungsprüfung bestätigt einen parallelen Versatz von 0,008 Zoll und eine Winkel-Fehlausrichtung von 0,006 Zoll pro Zoll. Die flexible Kupplung hatte den Fehler eine Zeit lang ausgeglichen, doch ihre verschlissenen Elemente konnten die übertragenen Kräfte nicht mehr beherrschen.

Die Reparatur umfasst die Reinigung des Sockels, die Korrektur eines weichen Fußes an einem Motorfuß, den Austausch der Kupplungselemente und eine Präzisionsausrichtung nach Prüfung der Rohrleitungsführung und der Wärmeausdehnung. Beim Wiederanlauf sinkt die horizontale Schwinggeschwindigkeit am Antriebsende des Motors auf 0,09 in/s und der axiale Messwert auf 0,07 in/s. Der 2x-Peak ist nicht mehr signifikant.

Dieses Ergebnis bestätigt die Diagnose zuverlässiger als das ursprüngliche Spektrum allein. Auf eine Reparatur sollten stets erneute Messungen unter vergleichbaren Betriebsbedingungen folgen. Bleiben die Vibrationen erhöht, war der ursprüngliche Fehler möglicherweise nur ein Teil des Problems.

Was das Muster aussagt

Eine einzelne Vibrationsfrequenz liefert selten eine abschließende Antwort. Die Vibrationsrichtung, Harmonische, Phasenbeziehung, Betriebsänderungen und die physische Inspektion entscheiden darüber, ob das Muster auf eine behebbare Ursache hinweist.

Ein starker 1x-Peak bei hohen radialen Vibrationen weist häufig auf Unwucht, Exzentrizität, eine verbogene Welle oder eine Prozesskraft hin. Prüfen Sie bei einer direkt gekoppelten Maschine zunächst, ob sich Ablagerungen am Lüfter gebildet haben, das Pumpenlaufrad beschädigt ist oder sich der Auswuchtzustand verändert hat, bevor Sie eine Auswuchtkorrektur planen. Wird ein Rotor ausgewuchtet, während ein lockerer Sockel oder eine fehlausgerichtete Kupplung bestehen bleibt, kann das Symptom kurzzeitig abnehmen, ohne dass die Ursache behoben wird.

Hohe axiale Vibrationen bei 1x und 2x sind ein häufiges Anzeichen für Fehlausrichtung, insbesondere bei gekoppelten Motor-Pumpen-Systemen. Eine Winkel-Fehlausrichtung erhöht tendenziell die axialen Kräfte. Ein paralleler Versatz kann ebenfalls erhebliche radiale Vibrationen verursachen. Das genaue Muster hängt von der Steifigkeit der Kupplung, der Wellendrehzahl, dem Zustand des Fundaments und dem Ausmaß der Maschinenbewegung bei Betriebstemperatur ab.

Mehrere Harmonische der Drehzahl, etwa 1x, 2x, 3x und höhere, deuten häufig auf mechanisches Spiel hin. Prüfen Sie die Befestigungsschrauben, gerissenen Verguss, weichen Fuß, den Zustand der Lagersitze und die strukturellen Stützen. Ein lockerer Motor kann außerdem irreführende Vibrationsmuster erzeugen, die Unwucht oder Fehlausrichtung ähneln.

Lagerschäden zeigen ein anderes Muster. Mit fortschreitender Beschädigung können Lagerfrequenzen und hochfrequente Stöße auftreten. Schmierungsprobleme können die hochfrequenten Schwingungen erhöhen, bevor sich eine eindeutige Fehlerfrequenz entwickelt. Der Austausch von Lagern allein aufgrund von Motorschwingungen kann jedoch Zeit und Lagerbestand verschwenden, wenn die eigentliche Ursache eine Fehlausrichtung, Verunreinigung oder ein instabiles Fundament ist.

Den Fehler überprüfen, bevor Sie Ersatzteile bestellen

Nutzen Sie Schwingungsdaten, um eine Reparaturhypothese aufzustellen, und überprüfen Sie diese anschließend durch direkte Kontrollen. Beim Beispiel der gekoppelten Pumpe waren eine Ausrichtungsprüfung, die Überprüfung des Kupplungszustands, eine Prüfung auf weichen Fuß und eine Inspektion des Fundaments die richtigen nächsten Schritte. Eine Wärmebildaufnahme und die Prüfung des Motorstroms lieferten zusätzlichen Kontext, doch keine von beiden hätte allein eine Fehlausrichtung bestätigt.

Wenn sich die Schwingungen bei wechselnder Last stark verändern, untersuchen Sie zuerst die angetriebene Maschine und den Prozess. Eine Pumpe, die weit außerhalb ihres Bestwirkungsgrads betrieben wird, Kavitation, schwankende Riemenspannung, Getriebeprobleme oder Luftstrombehinderungen können Schwingungen auf den Motor übertragen. Treten Schwingungen auf, wenn der Motor ohne Kupplung läuft, sind Motor, Befestigung, Ventilator oder Rotor als Ursache wahrscheinlicher.

Phasendaten können zusätzliche Sicherheit bieten. Eine Unwucht erzeugt beispielsweise typischerweise ein wiederholbares Phasenverhältnis bei 1x. Lockerungen können instabile Phasen und wechselnde Amplituden verursachen. Die Phasenanalyse erfordert gleichbleibende Messstellen und eine zuverlässige Tachometer-Referenz. Sie ist daher besonders nützlich, wenn das Team über die Ausrüstung und die nötige Schulung verfügt, um sie korrekt durchzuführen.

Aus der Diagnose einen Stillstandsplan erstellen

Die Entscheidung über eine Reparatur hängt von der Schwere, dem Trend, der Kritikalität der Maschine und der verfügbaren Redundanz ab. Ein kleiner, stabiler Anstieg der Schwingungen an einem unkritischen Ventilator kann eine geplante Überwachung rechtfertigen. Ein schnell ansteigender Axialtrend an einer Produktionspumpe ohne Standby-Einheit sollte einen geplanten Eingriff auslösen, bevor sich Kupplungsschäden auf Lager, Dichtungen oder Wellen ausbreiten.

Dokumentieren Sie vor dem Ausbau von Komponenten die Angaben auf dem Motortypenschild, die Baugröße, die Wellenabmessungen, die Befestigungskonfiguration, die Kupplungsteilenummer und die Lagernummern. Bei älteren Anlagen ist eine genaue Identifizierung besonders wertvoll. Motoren und zugehörige MRO-Teile können aus dem Sortiment genommen werden, lange bevor die von ihnen betriebenen Prozessanlagen stillgelegt werden.

Wenn ein Austausch erforderlich ist, prüfen Sie die elektrischen Nennwerte, die Gehäuseart, den Betriebsfaktor, die Drehzahl, die Befestigung, die Wellenkonfiguration und die Anwendungsanforderungen, statt nur die Leistung abzugleichen. Used Industrial Parts unterstützt Wartungsteams bei der Beschaffung neuer, gebrauchter und nicht mehr hergestellter Industrieanlagen, wenn unter Zeitdruck wegen eines Stillstands ein exakter oder kompatibler Ersatz benötigt wird.

Ein nützliches Schwingungsprogramm endet nicht, wenn die Messwerte sinken. Speichern Sie die Messungen nach der Reparatur als neuen Referenzwert und prüfen Sie den Trend bei der nächsten Inspektionsrunde. Diese Aufzeichnungen helfen dem nächsten Techniker, schneller von einem ungewöhnlichen Geräusch oder erhöhten Messwert zu einer Reparatur zu gelangen, die die Produktionslinie am Laufen hält.
