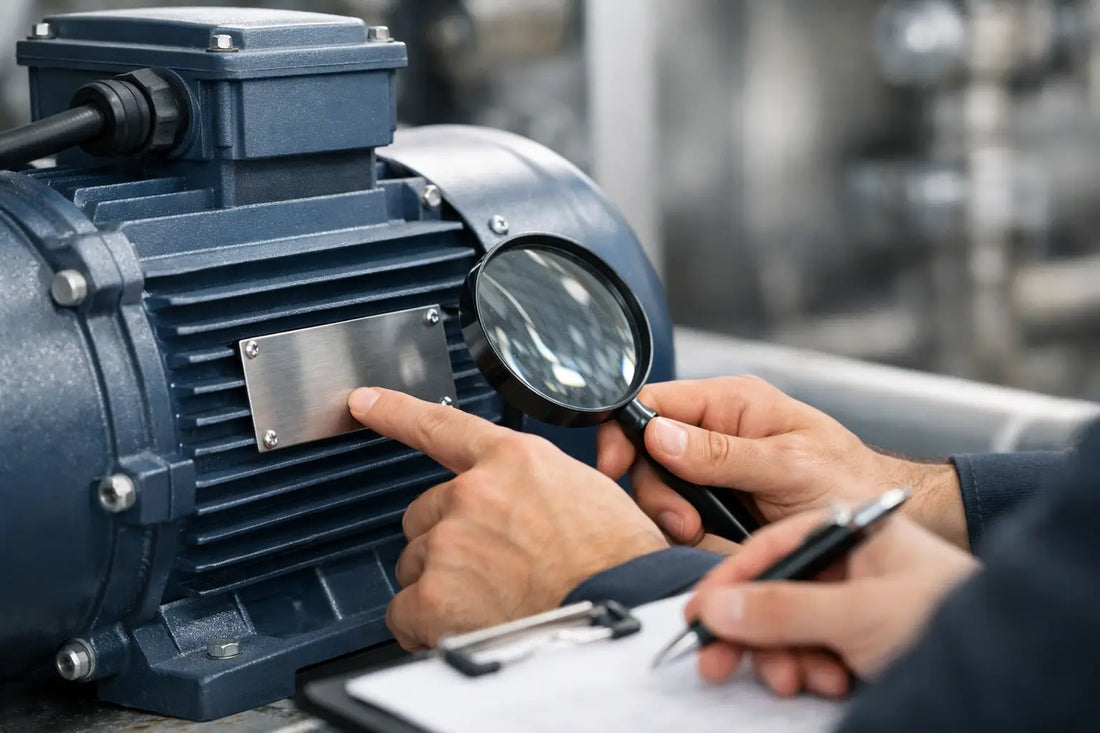

A motor adattáblájának helyes azonosítása
A motor addig tűnhet csereszabatosnak, amíg az adattábla mást nem jelez. A nem megfelelő feszültségű, szerelési méretű, fordulatszámú vagy burkolatú csere motor kioldást okozhat a hajtásban, terhelés alatt túlmelegedhet, vagy egyszerűen nem szerelhető be. A motor adattáblájának azonosítása biztosítja a karbantartási és beszerzési csapatok számára azokat az információkat, amelyekkel pontos cserealkatrész szerezhető be, mielőtt egy kisebb motorhiba hosszabb állásidőhöz vezetne.
Az adattábla a motor műszaki azonosítója. Tartalmazza azokat a névleges értékeket, amelyek kezelésére a motort tervezték, a megfelelő illeszkedést meghatározó mechanikai részleteket, valamint gyakran a gyártó saját katalógusszámát is, amely alapján megtalálható a megfelelő egység. Régebbi berendezéseken a tábla lehet szennyezett, lefestett, karcos vagy részben olvashatatlan. Ilyenkor is érdemes minden elérhető adatot rögzíteni, mert ez jelentősen leszűkítheti a keresést.
Kezdje a megfelelő motoradattábla megkeresésével
A legtöbb ipari motor vázára egy fém- vagy tartós műanyag adattábla van rögzítve, általában a ház oldalán, a kapocsdoboz közelében. A hajtómotoron és a hajtóművön külön-külön is lehet adattábla. Mindkettő fontos. A motor adattáblája a villamos motor adatait ismerteti, míg a hajtómű adattáblája a kimeneti fordulatszámot, az áttételt, a nyomatékot, a rögzítési kialakítást és a kenőanyaggal kapcsolatos követelményeket adja meg.
Mielőtt bármit megtisztítana vagy eltávolítana, készítsen éles fényképeket a motorról több szögből. Fényképezze le a teljes adattáblát, a kapocsdobozt, a tengelyt, a talpakat vagy a karimát, valamint a hajtott berendezéshez való csatlakozást. Ha a motor még be van szerelve, rögzítse a bekötési konfigurációt, és jegyezze fel, hogy közvetlenül a hálózatról, lágyindítóval vagy változtatható frekvenciájú hajtással működik-e.
Először száraz ruhát használjon. Ha zsír vagy por takarja el a jelöléseket, óvatosan, nem dörzsölő módszerrel tisztítsa meg a felületet, amely nem távolítja el a kifakult szöveget. Kerülje a drótkefét, az erős oldószereket és a csiszolást. Egy részben látható katalógusszám gyakran értékesebb, mint egy fényes, de olvashatatlan tábla.
A motoradattáblák azonosítása a legfontosabb névleges értékek alapján
A motor adattáblája nem csupán modellszámot tartalmaz. Az alábbi mezőket együtt kell értelmezni, mert az egyik névleges érték megváltoztathatja egy másik jelentését.
Gyártó, katalógusszám és sorozatszám
A gyártó neve, valamint a katalógus-, modell- vagy cikkszám jelenti a leggyorsabb utat a közvetlen cserealkatrészhez. Ez a szám tartalmazhatja a motorsorozat, a vázméret, a burkolat, a feszültségkód, a fék vagy a tengelykialakítás jelölését. Pontosan rögzítse, beleértve a kötőjeleket, szóközöket és utótagokat is.
Ne keverje össze a sorozatszámot a katalógusszámmal. A sorozatszám egyetlen gyártási egységet azonosít, és nem feltétlenül ad hasznos cserealkatrész-találatokat. Ha a tábla kopott, keressen beütött számokat a vázon, a pajzson, a rögzítőkarimán vagy a kapocsdoboz fedelén. Régebbi motorokon külön, az OEM vagy a javítóműhely által elhelyezett szervizcímke is lehet.
Lóerő- vagy kilowattérték
Az Egyesült Államokban a motor teljesítményét általában lóerőben (HP) adják meg. A metrikus és importmotorok gyakran kilowattban (kW) szerepelnek. Ez az érték azt a mechanikai teljesítményt írja le, amelyet a motor a névleges fordulatszámán le tud adni, nem feltétlenül azt a villamos teljesítményt, amelyet a hálózatból felvesz.
Az azonos lóerőérték önmagában nem jelenti azt, hogy a motorok kompatibilisek. Egy 5 HP-s, 1 800 RPM-es TEFC motor és egy 5 HP-s, 3 600 RPM-es ODP motor üzemeltetési és beépítési követelményei jelentősen eltérnek. Csere jóváhagyása előtt ellenőrizzen minden vonatkozó névleges értéket.
Feszültség, fázis és teljes terhelési áram
A feszültségnek és a fázisszámnak meg kell egyeznie a rendelkezésre álló villamos hálózattal és a vezérlőáramkörrel. Gyakori ipari névleges érték a 230/460 V háromfázisú, a 208-230/460 V háromfázisú, valamint a 115/230 V egyfázisú kivitel. A kettős feszültségű motorok több feszültségre is beköthetők, de csak az adattáblán vagy a kapocsfedélen látható kapcsolási rajz szerint.
A teljes terhelési áram (FLA), amelyet néha egyszerűen amperként jelölnek, különösen hasznos a túlterhelések, mágneskapcsolók, leválasztók, áramköri védelem és a VFD-programozás ellenőrzésekor. Egy csere motor FLA-értéke kissé eltérhet az eredetiétől akkor is, ha a teljesítmény- és feszültségérték megegyezik. Ez elfogadható lehet, de a védelmi beállításokat és a hajtásparamétereket képzett szakembernek felül kell vizsgálnia.
Frekvencia és névleges fordulatszám
A legtöbb észak-amerikai ipari motort 60 Hz-re méretezik. Egyes berendezések, különösen az importgépek, 50 Hz-re vagy 50/60 Hz-re készülhetnek. Ha a motort nem megfelelő frekvenciáról táplálják, megváltozik a fordulatszáma, és ez hatással lehet a hűtésre, a nyomatékra, a szivattyú teljesítményére és a technológiai folyamat kimenetére.
Az adattáblán szereplő RPM a terhelt névleges fordulatszám, nem a szinkronfordulatszám. Például egy 60 Hz-en működő, négypólusú aszinkron motor szinkronfordulatszáma 1 800 RPM, az adattáblán azonban a csúszás miatt 1 725 vagy 1 760 RPM is szerepelhet. Ez a különbség fontos szállítószalagok, keverők, ventilátorok, szivattyúk és időzített gépek esetében.
Vázméret és rögzítés
A NEMA-vázméret az egyik legfontosabb mechanikai azonosító. Meghatározza az olyan kritikus méreteket, mint a tengelymagasság, a talprögzítő furatok kiosztása, a tengelyátmérő és a tengelykinyúlás hossza. Az olyan vázjelölések, mint az 56C, 143T, 184T vagy 256TC, C-karimát vagy más rögzítési jellemzőt is jelezhetnek.
Ellenőrizze, hogy a motor talpas, C-karimás, karimás vagy ezek kombinációjával rendelkező kivitel-e. Vizsgálja meg a tengelyretesz horony méreteit, a tengely irányát és azt is, hogy a motor merev alapon áll-e. A mechanikailag nem megfelelő csere adaptereket, módosított védőburkolatot vagy újrabekötést igényelhet, ami késlelteti a javítást.
Burkolat és környezeti besorolás
A burkolat azt írja le, hogyan kezeli a motor a pornak, nedvességnek és légáramlásnak való kitettséget. Gyakori jelölések az ODP (nyitott, cseppvédett), a TEFC (teljesen zárt, külső ventilátoros hűtésű), a TENV (teljesen zárt, nem szellőztetett), valamint a robbanásbiztos vagy veszélyes környezetre vonatkozó besorolások.
A burkolat nem jelentéktelen választási szempont. Egy ODP motor megfelelő lehet tiszta, száraz villamos helyiségben, de nem alkalmas mosóberendezések, levegőben szálló szennyeződések vagy vezetőképes por közelében. Ezzel szemben egy TEFC motor bizonyos alkalmazásokban melegebben működhet, mivel külső hűtő légáramra támaszkodik. A környezethez és az eredeti berendezés követelményeihez igazodjon, ne csupán a rendelkezésre állás alapján válasszon.
Szerviztényező, üzemmód, szigetelés és hőmérsékleti adatok
A szerviztényező (SF) azt jelzi, hogy a motor meghatározott feltételek mellett mekkora túlterhelést képes kezelni. Egy 1,15-ös szerviztényezőjű motor megfelelő környezetben az alap névleges teljesítményénél nagyobb teljesítménnyel is működhet, míg az 1,0 SF értékű motort csak a névleges terhelésén szabad használni. Ez nem indokolja a csere motor alulméretezését.
Keresse meg az üzemmód, például a folyamatos vagy szakaszos üzem jelölését, valamint a szigetelési osztályt és a környezeti hőmérsékletet. A gyakori indítású, nagy tehetetlenségű terhelésekhez, emelőkhöz vagy napi 24 órás termeléshez használt motoroknál nem elég a teljesítmény egyeztetése. A hő- és üzemi jellemzőknek is meg kell felelniük az alkalmazásnak.
Ellenőrizze azokat a részleteket is, amelyeket az adattábla nem feltétlenül tartalmaz
Az adattábla biztosítja az alapadatokat, de a megbízható csere kiválasztásához fizikai ellenőrzésre is szükség van. Mérje meg a tengelyátmérőt, a használható tengelyhosszt, a retesz méretét, a motor teljes hosszát, a talp méreteit, valamint az illesztőkarima központosító átmérőjét, ha van ilyen. A forgásirány követelményeit is erősítse meg. Sok háromfázisú motor forgásiránya megfordítható két bejövő fázis felcserélésével, az egyfázisú motorok forgásiránya azonban rögzített lehet, vagy speciális bekötést igényelhet.
Ha a motor VFD-vezérlésű, állapítsa meg, hogy inverterüzemre méretezett kivitel-e. A szabványos motorok bizonyos esetekben működtethetők VFD-ről korlátozott tartományban, de szükség lehet teljesítménycsökkentésre, alacsony fordulatszámon kiegészítő hűtésre, tengelyföldelésre vagy szigetelt csapágyakra. A hosszú motorkábelek és a magas kapcsolási frekvencia további igénybevételt okozhat. Ha a meglévő motor ismételten meghibásodik hajtásos alkalmazásban, előfordulhat, hogy az alapvető adattáblaértékekkel azonos motorra való csere nem oldja meg a kiváltó problémát.
Fékes motoroknál rögzítse a fékfeszültséget, a névleges nyomatékot, az egyenirányító adatait és a biztonsági működést. Mosóüzemi, élelmiszer-feldolgozó, mosótéri vagy veszélyes környezetben használt motoroknál minden tanúsítást és burkolati jelölést jegyezzen fel. Ezek a jellemzők alapvetőek lehetnek a megfelelőség és a biztonságos üzemeltetés szempontjából.
Használja az adattáblát a gyorsabb cserealkatrész-beszerzéshez
Motorigényléskor először adja meg a gyártót és a katalógusszámot, majd mellékeljen jól látható fényképeket az adattábláról. Tüntesse fel a lóerő- vagy kW-értéket, a feszültséget, a fázisszámot, a frekvenciát, az RPM-et, a vázméretet, a burkolatot, a rögzítési módot, a tengelyméreteket és az olyan különleges követelményeket, mint a fék, a jeladó, a hővédelem vagy a VFD-üzem.
Ez az információ segít megkülönböztetni a pontos cseredarabot a működés szempontjából megfelelő alternatívától. A pontos cserealkatrész általában előnyös, ha a rögzítés, a vezérlés, a termelési validáció vagy az OEM-specifikációk kevés változtatási lehetőséget hagynak. Kompatibilis alternatíva akkor lehet célszerű, ha az eredeti motor már kifutott, feltéve hogy villamos, mechanikai, környezeti és alkalmazási követelményeit ellenőrizték.
A Used Industrial Parts segíthet a vásárlóknak új, használt és kifutott ipari motorok megtalálásában, amikor az eredeti berendezés már nem érhető el a szokásos forgalmazási csatornákon. Sürgős javítások esetén a pontos adattáblaadatok csökkentik a felesleges egyeztetést, javítják a kompatibilitási ellenőrzéseket, és felgyorsítják az azonosítástól a kiszállításig vezető folyamatot.
Az olvasható adattábla a meghibásodott motort bizonytalan helyszíni problémából egyértelmű beszerzési feladattá alakítja. Rögzítse az adatokat, mielőtt a régi egység elhagyja az üzemet, őrizze meg a fényképeket a karbantartási nyilvántartással együtt, és a következő cserealkatrészről való döntés gyorsabb és jóval kockázatmentesebb lesz.
