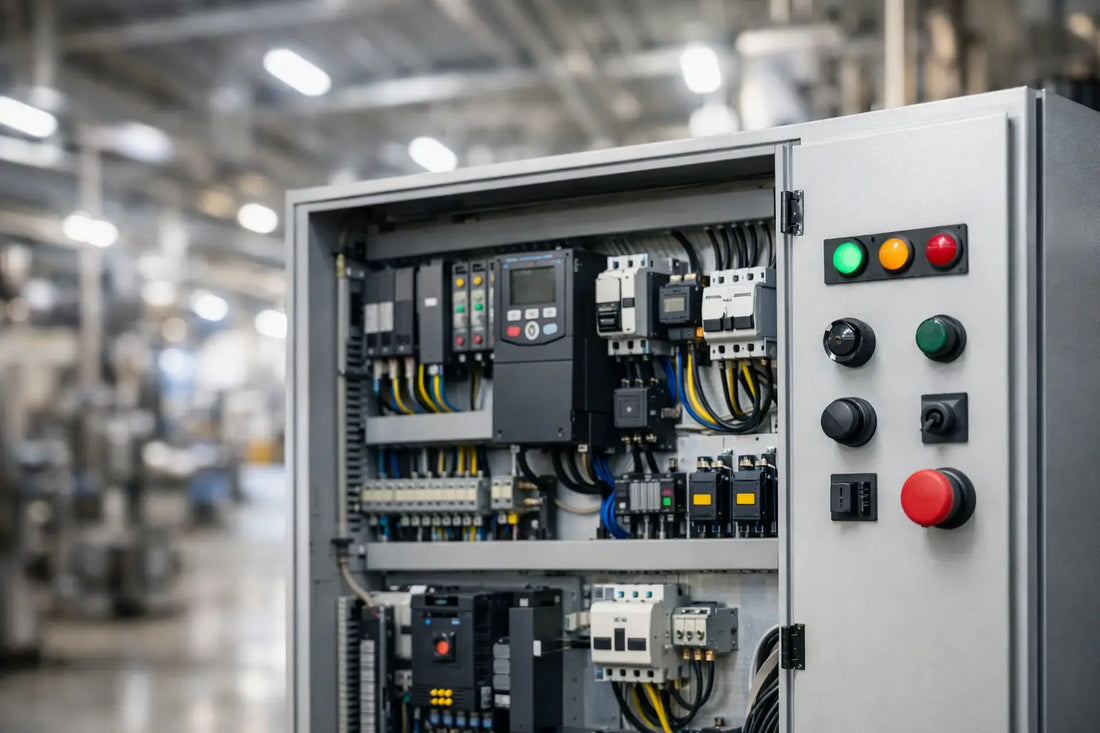

Przewodnik po elementach przemysłowych paneli sterowania
Awaria panelu sterowania rzadko zaczyna się od całego panelu. Częściej jeden przekaźnik z przypalonymi stykami, jeden niestabilny zasilacz lub jeden przeciążony wyłącznik nadprądowy zatrzymuje maszynę, którą zakład musi utrzymać w ruchu. Ten przewodnik po komponentach przemysłowych paneli sterowania jest przeznaczony dla zespołów utrzymania ruchu, techników automatyki i kupujących, którzy muszą zidentyfikować uszkodzone urządzenie, potwierdzić zgodność i znaleźć odpowiednią część zamienną bez tworzenia kolejnego problemu.
Panele przemysłowe różnią się w zależności od maszyny, napięcia, wieku i architektury sterowania, ale ich komponenty wykonują przewidywalny zestaw zadań: rozprowadzają zasilanie, chronią obwody, sterują obciążeniami, przetwarzają sygnały i zapewniają bezpieczny interfejs dla operatorów i techników. Znajomość roli każdego urządzenia przyspiesza diagnozowanie usterek i ułatwia podejmowanie decyzji o wymianie.
Co robi przemysłowy panel sterowania
Przemysłowy panel sterowania jest elektrycznym centrum maszyny lub procesu. Odbiera zasilanie, kieruje je do wymaganych obwodów, przyjmuje sygnały z pola, podejmuje decyzje sterujące i zasila wyjścia takie jak silniki, zawory, grzałki i alarmy.
Niektóre panele wykorzystują prostą, twardo okablowaną logikę przekaźnikową. Inne zawierają PLC, przemienniki częstotliwości, panele operatorskie (HMI), przełączniki sieciowe oraz zdalne wejścia/wyjścia. Wiek sprzętu ma znaczenie. Starsza linia pakująca może zależeć od wycofanego przekaźnika czasowego lub konkretnego modułu wejściowego PLC, podczas gdy nowsza komórka może mieć komponenty najnowszej generacji, ale wymagać dokładnej zgodności oprogramowania układowego, komunikacji lub bezpieczeństwa.
Odpowiednia część zamienna nie zawsze jest najnowszym dostępnym elementem. Musi odpowiadać parametrom elektrycznym maszyny, schematowi sterowania, układowi montażowemu oraz wymaganiom eksploatacyjnym.
Przewodnik po komponentach przemysłowych paneli sterowania: zasilanie i ochrona
Urządzenia zasilające i ochronne są zazwyczaj pierwszymi elementami do sprawdzenia, ponieważ każde urządzenie położone dalej zależy od nich. Usterka tutaj może wyglądać jak awaria PLC, uszkodzony czujnik lub problem z silnikiem, podczas gdy rzeczywistą przyczyną jest utrata lub niestabilne napięcie sterujące.
Główne wyłączniki i wyłączniki nadprądowe
Główny wyłącznik zapewnia widoczny sposób odłączenia zasilania panelu do celów serwisowych. Musi mieć odpowiednie napięcie znamionowe, pojemność prądową, liczbę biegunów oraz znamionowy prąd zwarciowy dla danej aplikacji. W wielu maszynach wyłącznik ten służy również jako punkt blokady.
Wyłączniki nadprądowe chronią obwody rozgałęzione przed przeciążeniami i zwarciami. Ich charakterystyka wyzwalania jest równie ważna jak wartość prądu znamionowego. Wyłącznik dobrany do obwodu sterowania może wyzwalać niepotrzebnie przy obciążeniu o wysokim prądzie rozruchowym, natomiast zbyt duży wyłącznik może pozostawić przewody i elementy niewystarczająco chronione. Przed zamówieniem sprawdź obudowę wyłącznika, wartość wyzwalania, liczbę biegunów, napięcie, zdolność wyłączania oraz konfigurację zacisków.
Bezpieczniki, oprawki bezpiecznikowe i ochrona przeciwprzepięciowa
Bezpieczniki są powszechne w transformatorach sterujących, obwodach 24 VDC, napędach i wrażliwym sprzęcie elektronicznym. Należy je wymieniać na odpowiednią klasę, natężenie, napięcie i charakterystykę czasową. Bezpiecznik szybki i zwłoczny nie są zamienne tylko dlatego, że mają tę samą wartość prądu.
Urządzenia ochrony przeciwprzepięciowej pomagają zmniejszyć uszkodzenia spowodowane przez przepięcia, szczególnie tam, gdzie panele obsługują silniki, elektromagnesy lub sprzęt narażony na zakłócenia sieciowe. Uszkodzony element ochronny może mieć wskaźnik mechaniczny lub styk sygnalizacyjny, ale należy go ocenić pod kątem napięcia zasilania panelu i układu uziemienia.
Transformatory sterujące i zasilacze
Transformatory sterujące obniżają napięcie AC do poziomu wymaganego przez styczniki, przekaźniki i starsze obwody sterujące. Nowoczesne panele często wykorzystują zasilacze impulsowe do wytwarzania 24 VDC dla PLC, czujników, jednostek HMI i zdalnych wejść/wyjść.
Podczas wymiany zasilacza należy sprawdzić zakres napięcia wejściowego, napięcie wyjściowe, ciągły prąd znamionowy, sposób montażu, wymagania dotyczące izolacji oraz dostępne zabezpieczenia przeciążeniowe. Należy także obliczyć rzeczywiste obciążenie. Zasilacz 24 VDC, który poprawnie działa bez obciążenia, może się załamać, gdy jednocześnie zasilane są elektromagnesy, czujniki i wyjścia sterownika. Pozostawienie rozsądnej rezerwy na rozbudowę i szczytowe obciążenia zapobiega przerywanym usterkom.
Urządzenia przełączające i sterujące obciążeniami
Elementy sterujące przekształcają polecenie maszyny w działanie fizyczne. Wybiera się je według rodzaju obciążenia, cyklu pracy, napięcia, dostępnego sygnału sterującego oraz wymaganej funkcji bezpieczeństwa.
Styczniki, przekaźniki przeciążeniowe i rozruszniki silnikowe
Stycznik przełącza zasilanie do silnika, grzałki lub innego obciążenia. Napięcie jego cewki musi odpowiadać obwodowi sterowania, a parametry styków muszą być dostosowane do przełączanego obciążenia. Cewki AC i DC nie są zamienne, a dobór stycznika powinien uwzględniać moc silnika, prąd znamionowy, kategorię użytkowania oraz tryb pracy.
Przekaźniki termiczne lub elektroniczne zabezpieczają silniki przed długotrwałym przeciążeniem prądowym. Często są łączone z stycznikami jako rozruszniki silników. Jeśli przekaźnik przeciążeniowy wyłącza się wielokrotnie, nie traktuj go automatycznie jako winnego. Sprawdź prąd silnika, równowagę faz, obciążenie mechaniczne, wentylację oraz ustawienie zabezpieczenia. Wymiana na przekaźnik o wyższym zakresie może usunąć ważne ostrzeżenie i narazić silnik na uszkodzenie.
Przekaźniki, timery i urządzenia półprzewodnikowe
Przekaźniki pośredniczące pozwalają na sterowanie innym obwodem przez niskoprądowe wyjście PLC. Zapewniają również izolację elektryczną lub dodatkowe zestawy styków. Dopasuj napięcie cewki, konfigurację styków, prąd przełączania, typ gniazda oraz wszelkie wymagane układy tłumiące.
Timery kontrolują opóźnienia, sekwencje i funkcje cykliczne. Ich tryb jest kluczowy: timery opóźnione załączeniem, opóźnione wyłączeniem, interwałowe, cykliczne i gwiazda-trójkąt mogą wyglądać podobnie, ale pełnią bardzo różne funkcje. Zapisz dokładny zakres czasowy, napięcie zasilania, styki wyjściowe oraz ustawienia pokrętła lub programowania przed demontażem uszkodzonego urządzenia.
Przekaźniki półprzewodnikowe są przydatne do częstego przełączania i można je znaleźć w obwodach grzewczych lub urządzeniach automatyki o wysokim cyklu pracy. Podczas pracy generują ciepło i często wymagają odpowiednio dobranych radiatorów. Przekaźnik półprzewodnikowy może ulec zwarciu, pozostawiając obciążenie pod napięciem nawet po usunięciu sygnału sterującego, dlatego podczas diagnozy potwierdź tryb awarii.
PLC, I/O i sprzęt interfejsu operatorskiego
PLC jest urządzeniem decyzyjnym w wielu panelach przemysłowych. Odczytuje sygnały z przycisków, czujników, wyłączników krańcowych i urządzeń bezpieczeństwa, a następnie steruje wyjściami do przekaźników, napędów, zaworów i wskaźników. System PLC może obejmować procesor, zasilacz, szynę, moduł komunikacyjny oraz moduły I/O dyskretne lub analogowe.
Dokładna identyfikacja ma znaczenie w przypadku sprzętu PLC. Zapisz pełny numer katalogowy producenta, serię, rewizję, styl listwy zaciskowej, protokół sieciowy oraz wymagania dotyczące oprogramowania sprzętowego, jeśli dotyczy. Moduł z tej samej rodziny produktów może nie być rozpoznawany przez starszy procesor lub może wymagać innej jednostki bazowej. W przypadku systemów przestarzałych dopasowanie istniejącego SKU jest często najbezpieczniejszą metodą przywrócenia produkcji.
Panele operatorskie HMI dają operatorom podgląd statusu maszyny, alarmów, receptur i sterowania. Przed wymianą panelu HMI należy ustalić, czy problem dotyczy sprzętu wyświetlacza, podświetlenia, ekranu dotykowego, kabla komunikacyjnego, zasilania czy pliku aplikacji. Terminal zastępczy bez odpowiedniego programu, ustawień komunikacji i rozdzielczości ekranu może się włączyć, ale nadal być nieużyteczny na maszynie.
Przełączniki Ethernet przemysłowego, konwertery szeregowe i bramki komunikacyjne również należą do tej grupy. Awaria sieci może powodować szerokie objawy, takie jak odłączanie wielu stacji I/O. Potwierdź status portu, napięcie zasilania, konfigurację przełącznika zarządzanego oraz kompatybilność protokołu przed wymianą sprzętu.
Elementy bezpieczeństwa wymagają dokładnego dopasowania
Przekaźniki bezpieczeństwa, safety PLC, urządzenia awaryjnego zatrzymania, blokady drzwi, kurtyny świetlne i styczniki bezpieczeństwa nie są zwykłymi częściami sterującymi. Są częścią zweryfikowanej funkcji bezpieczeństwa zaprojektowanej na podstawie konkretnej oceny ryzyka i architektury maszyny.
Część zamienna musi zachować wymaganą kategorię bezpieczeństwa lub poziom wydajności, kompatybilność urządzenia wejściowego, zachowanie resetu, układ pętli sprzężenia zwrotnego oraz konfigurację wyjścia. Nigdy nie omijaj przekaźnika bezpieczeństwa ani nie zastępuj go standardowym przekaźnikiem, aby uruchomić maszynę. Jeśli oryginalny element bezpieczeństwa jest przestarzały, zaangażuj wykwalifikowanego specjalistę ds. sterowania lub bezpieczeństwa, aby ustalić, czy dostępna jest dokładna część zamienna lub czy wymagana jest udokumentowana przebudowa.
Urządzenia polowe i sprzęt interfejsu panelu
Nie każdy problem z panelem znajduje się wewnątrz obudowy. Czujniki, enkodery, przełączniki ciśnienia, zawory elektromagnetyczne i wyłączniki krańcowe dostarczają sygnały wejściowe, na których opiera się panel. Uszkodzony czujnik zbliżeniowy może wyglądać jak błąd wejścia PLC; uszkodzony kabel może imitować uszkodzoną kartę wyjściową.
Zaciski, oznaczniki przewodów, tulejki, szyny DIN, przepusty kablowe i elementy obudowy również zasługują na uwagę. Luźne zaciski powodują nagrzewanie i przerywane sygnały. Zardzewiałe zaciski mogą zwiększać opór. Brakujące oznaczenia przewodów zamieniają szybką naprawę w długotrwałe poszukiwania. Gdy panel jest otwarty do serwisu, sprawdź te podstawowe elementy, zamiast skupiać się tylko na najdroższym komponencie elektronicznym.
Jak zidentyfikować właściwą część zamienną
Zacznij od etykiety komponentu, a nie ogólnego opisu. „Przekaźnik 24 V” lub „wyłącznik 10 A” zazwyczaj nie wystarczą do bezpiecznego zamówienia. Zanotuj producenta, pełny numer katalogowy, rewizję lub serię, parametry elektryczne oraz wszelkie sufiksy. Zrób zdjęcia przedniej etykiety, bocznej etykiety, zacisków, gniazda oraz podłączonych przewodów przed demontażem.
Następnie porównaj wymiennik z zainstalowanym komponentem i dokumentacją maszyny. Zweryfikuj te szczegóły:
- Napięcie zasilania i sterowania, w tym AC lub DC
- Prąd, moc silnika lub obciążenie znamionowe
- Liczba biegunów, układ styków i rozmieszczenie zacisków
- Metoda montażu, odstęp w obudowie i wymagania dotyczące chłodzenia
- Protokół komunikacyjny, kompatybilność oprogramowania układowego i programowania
- Ocena bezpieczeństwa i funkcja systemu tam, gdzie zaangażowane jest wyposażenie bezpieczeństwa
Przed pracą wewnątrz panelu przestrzegaj procedur blokady/oznaczenia urządzenia w zakładzie, zweryfikuj brak napięcia za pomocą odpowiednio ocenionego sprzętu testowego i przestrzegaj wymagań dotyczących łuku elektrycznego. Energia zgromadzona może pozostać w napędach, kondensatorach i zasilaczach po odłączeniu zasilania.
Pozyskiwanie nowych, używanych i wycofanych części panelowych
Dla obecnego sprzętu produkcyjnego preferowanym wyborem może być nowy komponent OEM lub równoważny. W przypadku sprzętu starszego taka opcja może już nie istnieć. Używane i nadwyżkowe zapasy mogą być praktycznym rozwiązaniem, gdy potrzebny jest dokładny, wycofany z produkcji moduł PLC, przekaźnik, napęd lub HMI, aby przywrócić maszynę do pracy.
Kompromisem jest stan i wsparcie. Poproś o dokładny SKU, opis stanu, informacje o testach, jeśli są dostępne, warunki gwarancji oraz czas realizacji wysyłki. Used Industrial Parts wspiera zespoły utrzymania ruchu i zaopatrzenia, oferując nowe, używane i wycofane z produkcji części przemysłowe, w tym trudno dostępny sprzęt sterujący, objęte 12-miesięczną gwarancją i opcjami wysyłki tego samego dnia dla pilnych zamówień.
Prowadź rejestr każdej wymiany, w tym numer części usuniętej, numer części zainstalowanej, datę, objawy awarii oraz wszelkie zmiany w programie lub parametrach. Z czasem ta historia staje się użytecznym planem części zamiennych, a nie zbiorem zakupów awaryjnych.
Najskuteczniejsza naprawa panelu to taka, która przywraca maszynę do działania, nie wprowadzając nowych problemów elektrycznych, programistycznych ani związanych z bezpieczeństwem. Dokładnie zidentyfikuj urządzenie, zweryfikuj każdy punkt kompatybilności wpływający na działanie i pozyskaj część z wystarczającą pewnością, aby przywrócić produkcję do harmonogramu.
