Как безопасно осматривать бывшие в употреблении автоматические выключатели
Запасной автоматический выключатель, который подходит к панели, не обязательно является безопасной заменой. В производственной среде неправильная отключающая способность, нераспознанная принадлежность или скрытые внутренние повреждения могут превратить быстрый ремонт в очередной простой. Перед установкой компонента вторичного рынка найдите время проверить бывшие в употреблении автоматические выключатели с учетом области применения, документации на оборудование и состояния самого устройства.
Бывшие в употреблении и снятые с производства автоматические выключатели могут стать самым быстрым способом восстановить работу устаревшего распределительного устройства, систем управления станками и распределительных систем. Однако они требуют тщательной проверки. Автоматический выключатель — это защитное устройство, а не универсальная электротехническая запчасть, поэтому одного внешнего вида недостаточно.
Начните с точных идентификационных данных
Считайте полный каталожный номер с таблички автоматического выключателя, а не только размер корпуса или номинальный ток, указанный на рукоятке. Производители часто используют одинаковые корпуса для разных расцепителей, классов напряжения, числа полюсов, клемм и конфигураций принадлежностей. Автоматический выключатель на 100 А из той же серии все равно может не подходить для защищаемой им цепи.
Сопоставьте каталожный номер, производителя, серию и данные о ревизии с данными установленного автоматического выключателя и спецификацией оборудования. Подтвердите число полюсов, длительно допустимый ток, номинальное напряжение, частоту, если применимо, и характеристики расцепления. Для электронных расцепителей автоматических выключателей в литом корпусе и низковольтных силовых автоматических выключателей отдельно определите модель расцепителя. Он может быть съемным, программируемым или иметь другие номинальные параметры, чем корпус.
Отключающая способность требует особого внимания. Автоматический выключатель должен иметь достаточный номинал AIC или kAIC для доступного тока короткого замыкания в точке установки. Физически совместимый автоматический выключатель с недостаточной отключающей способностью не является приемлемой заменой. Не следует считать, что больший номинальный ток означает более высокую способность отключать ток короткого замыкания.
Если оригинальная деталь снята с производства, выполняйте перекрестный подбор только по надежной документации производителя или после проверки квалифицированным инженером. Для замены могут потребоваться специальное монтажное основание, подключение к шинам, комплект клемм или сертифицированная схема переоборудования. Взаимозаменяемость определяется инженерными требованиями, а не внешним сходством.
Проверяйте бывшие в употреблении автоматические выключатели перед установкой
Проверку следует выполнять только после изоляции и снятия напряжения с автоматического выключателя. Соблюдайте процедуру блокировки и маркировки оборудования, принятую на предприятии, а испытания и установку поручайте квалифицированному электротехническому персоналу. Вскрытие герметичного автоматического выключателя или выключателя в литом корпусе без соблюдения инструкций производителя может привести к повреждению, нарушить его сертифицированную конструкцию или создать опасность из-за механизмов с запасенной энергией.

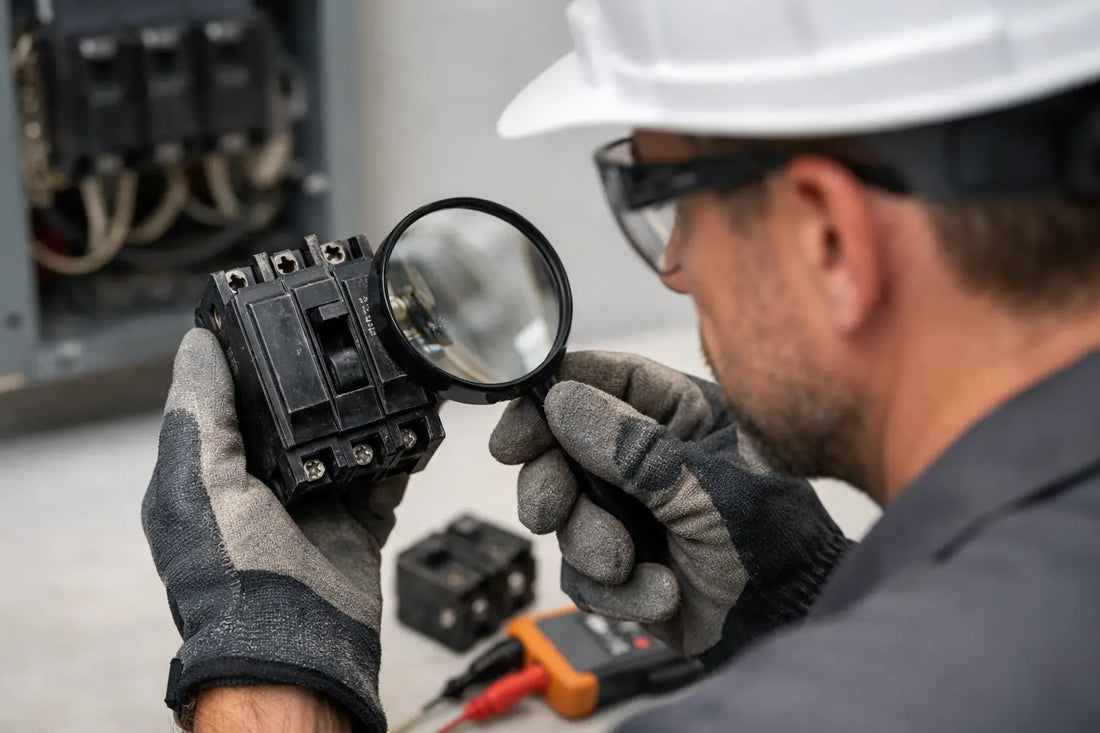

Начните с внешнего осмотра. На корпусе не должно быть трещин, вздутий, оплавленных участков, глубоких задиров, коррозии и следов перегрева. Внимательно осмотрите сетевые и нагрузочные клеммы, межполюсные перегородки, точки крепления и рабочую рукоятку. Изменение цвета, обгоревшая изоляция, деформированный пластик или резкий запах гари могут указывать на перегрев или дуговой разряд. Такие признаки являются основанием для отказа от устройства, а не косметическими дефектами, которыми можно пренебречь.
Затем осмотрите клеммы и соединительную арматуру. Резьба должна быть целой, наконечники не должны быть деформированы, а клеммные винты должны двигаться нормально, без заеданий. Убедитесь, что тип клемм соответствует типу и размеру проводника, предусмотренным установкой. Отсутствующие экраны со стороны сети или нагрузки, межфазные перегородки, крышки клемм или крепеж могут повлиять на безопасность установки; заменять их следует только надлежащими деталями, одобренными производителем.
Вручную переведите рукоятку через весь диапазон. Она должна четко перемещаться между положениями OFF и ON и, если предусмотрено, показывать отдельное положение TRIP. Люфт рукоятки, непоследовательное срабатывание или невозможность вернуть механизм в исходное положение являются очевидными основаниями для отказа. Ручное включение проверяет только базовое механическое перемещение. Оно не доказывает, что автоматический выключатель сработает при заданном токе или безопасно отключит ток короткого замыкания.
Для выкатных и силовых автоматических выключателей осмотрите механизм вкатывания, работу шторок, первичные разъединяющие контакты, вторичные контакты и интерфейс ячейки. Погнутые ножевые контакты, изношенные контактные пальцы, поврежденные шторки или затрудненное вкатывание могут привести к повышенному сопротивлению, нагреву или небезопасным условиям эксплуатации. Эти детали не менее важны, чем номинальные параметры автоматического выключателя, поскольку выключатель и его ячейка работают как единая система.
Проверьте принадлежности, расцепители и настройки
Многие промышленные автоматические выключатели поставляются с опциями, важными для схемы управления. Независимые расцепители, расцепители минимального напряжения, вспомогательные контакты, сигнальные контакты, механические блокировки, моторные приводы и модули связи могут менять работу автоматического выключателя в эксплуатации. Проверьте номера деталей принадлежностей и напряжения катушек, особенно если автоматический выключатель устанавливается в цепь безопасности станка или систему дистанционного отключения.
Расцепитель минимального напряжения с неправильным напряжением управления может препятствовать включению автоматического выключателя или вызывать ложные отключения. Отсутствующая катушка независимого расцепителя может вывести из строя функцию дистанционной аварийной остановки. Вспомогательный контакт, настроенный иначе, чем оригинальный, может передавать неверную информацию о состоянии в PLC, на сигнальную панель или в систему управления зданием.
Если установлен регулируемый термомагнитный или электронный расцепитель, перед установкой запишите все настройки. Уставки длительного и кратковременного расцепления, мгновенного расцепления, защиты от замыкания на землю и выдержки времени должны соответствовать утвержденному исследованию селективности и требованиям к защите проводников. Не копируйте настройки с другого фидера только потому, что автоматические выключатели выглядят одинаково.
Для электронных расцепителей также может потребоваться проверка дисплеев, связи, состояния батареи, номинальных вставок и соединений датчиков. Если номинальная вставка отсутствует, повреждена или не соответствует устройству, автоматический выключатель нельзя вводить в эксплуатацию до подтверждения правильной конфигурации.
Понимайте, чего нельзя подтвердить визуальным осмотром
Чистый корпус не позволяет определить износ контактов, уход калибровки, внутренние повреждения от нагрева или факт того, что автоматический выключатель ранее отключал значительный ток короткого замыкания. Поэтому уровень проверки должен соответствовать важности цепи и типу автоматического выключателя.
Для небольшого автоматического выключателя отходящей цепи, не имеющей критического значения, квалифицированный визуальный и механический осмотр может быть частью надлежащей процедуры приемки. Для вводного или фидерного автоматического выключателя, цепи управления двигателем или оборудования с высоким доступным током короткого замыкания организуйте профессиональные электрические испытания до подачи напряжения. В зависимости от устройства и требований объекта это может включать измерение сопротивления изоляции, измерение сопротивления контактов, испытания первичным или вторичным током, проверку времени срабатывания и функциональную проверку установленных принадлежностей.
Испытания должны проводиться с подходящим оборудованием, по документированным процедурам и персоналом, квалифицированным для работы с соответствующим классом автоматических выключателей. Полевое испытание не всегда возможно для каждого автоматического выключателя в литом корпусе, тогда как для силовых автоматических выключателей часто предусмотрены конкретные требования к техническому обслуживанию и испытаниям. Соблюдайте инструкции производителя, программу технического обслуживания объекта и применимые стандарты электробезопасности.
Проверьте условия эксплуатации
Срок службы одного и того же автоматического выключателя может существенно различаться в чистой панели с климат-контролем, в зоне мойки, литейном цехе, наружном шкафу или на машине с сильной вибрацией. Перед одобрением бывшего в употреблении устройства оцените не только электрические параметры, но и условия эксплуатации.
Убедитесь, что корпус, температура окружающей среды, высота над уровнем моря, уровень загрязнения и ориентация установки находятся в пределах номинальных характеристик автоматического выключателя. Проверьте признаки воздействия агрессивной среды в предыдущем месте эксплуатации: остатки химикатов, следы влаги, ржавчину на крепеже, токопроводящую пыль или загрязнение насекомыми. Они могут указывать на повреждения, которые не видны с лицевой стороны.
Также осмотрите подключенное оборудование. Поврежденные шины, ослабленные проводники, перегретые наконечники или неисправная нагрузка ниже по цепи могут немедленно вывести из строя замененный автоматический выключатель. Если оригинальный выключатель неоднократно срабатывал или вышел из строя, перед установкой другого устройства установите причину. Замена защитного устройства без устранения основной неисправности лишь откладывает следующий простой.
Ведите приемочную запись для каждого автоматического выключателя
Для ремонтных служб и отделов снабжения краткая приемочная запись снижает неопределенность в будущем. Зафиксируйте номер детали, серийный номер, если он имеется, источник поставки, состояние при получении, дату проверки и фамилию проверяющего. До помещения автоматического выключателя на склад сфотографируйте табличку, клеммы, принадлежности и все вызывающие вопросы особенности состояния.
Защищайте автоматический выключатель от пыли, влажности, ударов и несанкционированной регулировки. По возможности храните его с крышками клемм и монтажным крепежом и четко маркируйте устройство, указывая его полную конфигурацию. Это предотвращает распространенную проблему на складе: подходящий автоматический выключатель становится непригодным, потому что его номинальная вставка, комплект клемм или блок вспомогательных контактов хранятся отдельно.
При поиске снятых с производства электротехнических компонентов запросите четкие сведения о маркировке изделия и его состоянии до отправки детали. Гарантия повышает уверенность, но не заменяет проверку применимости, квалифицированный осмотр и правильную установку. Used Industrial Parts помогает срочно заменить компоненты благодаря доступу к запасам и продажам с гарантией, однако окончательное решение о пригодности зависит от конкретной электрической системы.
Бывший в употреблении автоматический выключатель может быть практичным и экономичным решением, если это именно то устройство, которое требуется для данной задачи, и оно прошло проверку соответствующего уровня. Рассматривайте каждый автоматический выключатель как защитный компонент с конкретной функцией, документируйте результаты проверки и обеспечивайте критически важным цепям необходимые испытания и инженерную оценку до восстановления электропитания.
