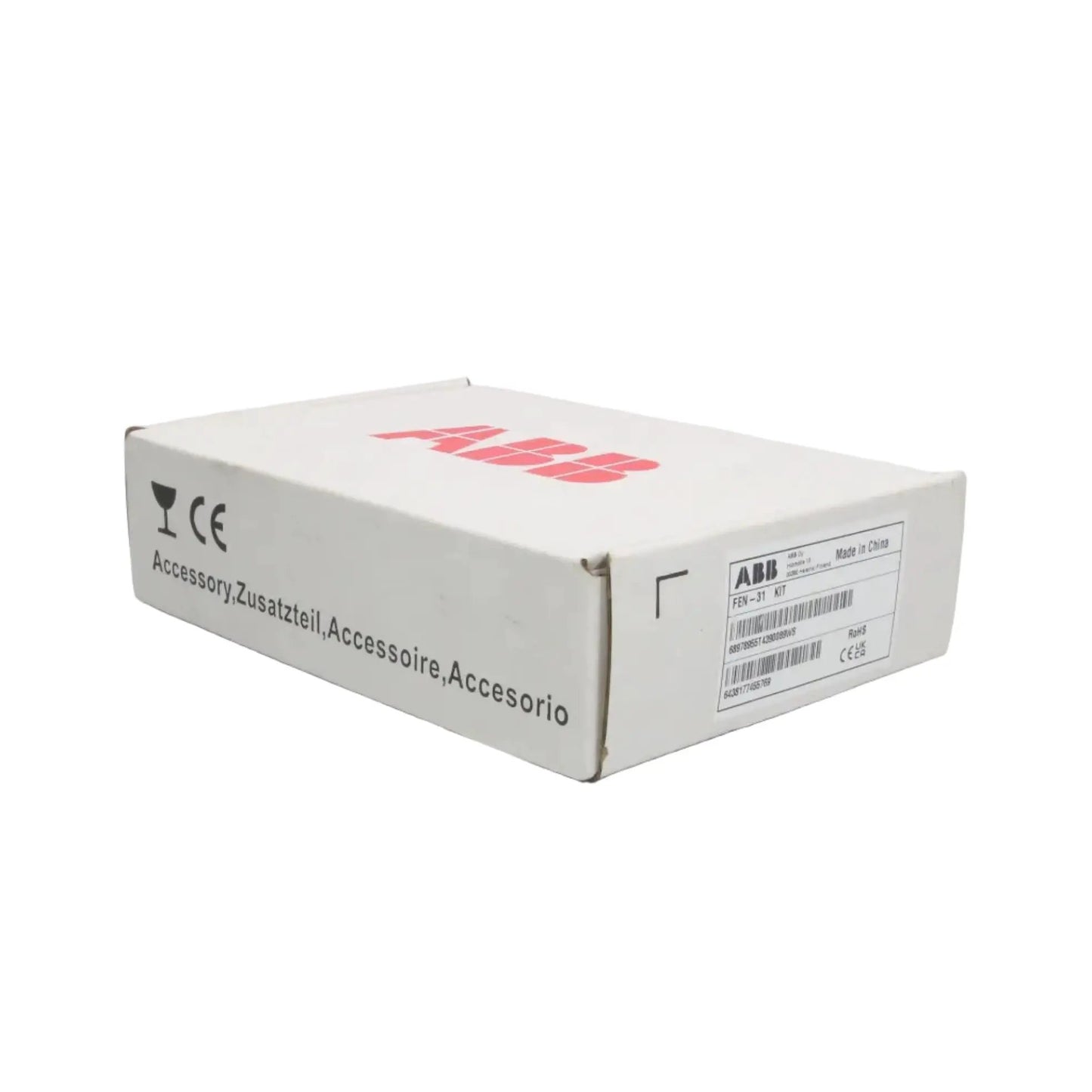

وحدة واجهة عداد النبضات ABB FEN-31 Encoder

- العلامة التجارية: ABB
- الطراز: FEN-31
- النوع: وحدة واجهة مشفر نبضي
- معرف المنتج: 3ABD68978955
  - الوظيفة: وحدة واجهة لتوصيل مشفرات النبض التزايدي (TTL/RS422) بمحركات ACS880 لتغذية مرتدة للسرعة/الموضع
  - أنواع المشفرات المدعومة: مشفرات تزايدية بإشارات تفاضلية (RS422) أو أحادية الطرف (TTL)
  - قنوات الإدخال: قناة مشفر واحدة
  - مستويات الإشارة: RS422 تفاضلي (5 فولت)، TTL أحادي الطرف (5 فولت)
  - أقصى تردد: 300 كيلوهرتز (معدل النبض)
  - الدقة: حتى 16384 نبضة/دورة
  - Power Supply للمشفر: 5 فولت تيار مستمر / بحد أقصى 200 مللي أمبير (مزود من الوحدة)
  - الاتصال: موصل أنثى D-sub بـ 15 دبوسًا
  - طول الكابل: حتى 100 متر (يوصى باستخدام زوج ملتف محمي)
  - العزل: عزل جلفاني بين المشفر وإلكترونيات المحرك
  - التشخيص: كشف أعطال المشفر (سلك مكسور، فقدان الإشارة)
  - التوافق: محركات ACS880 مع فتحات خيارات سلسلة F (FEN-31 يناسب الفتحة 1 أو 2)
  - التركيب: يركب مباشرة في فتحة خيار المحرك
  - تصنيف الحماية: IP20
  - درجة حرارة التشغيل: -15 درجة مئوية إلى +55 درجة مئوية
  - درجة حرارة التخزين: -40 درجة مئوية إلى +70 درجة مئوية
  - الشهادات: متوافق مع CE، UL، RoHS
  - الميزات: تركيب فوري، اكتشاف تلقائي للمشفر، يدعم إشارات A/B و A/B/Z
- الأبعاد: 100 مم × 70 مم × 25 مم
- الوزن: 220 جرام
- بلد المنشأ: الصين
- رمز النظام المنسق: 853890
