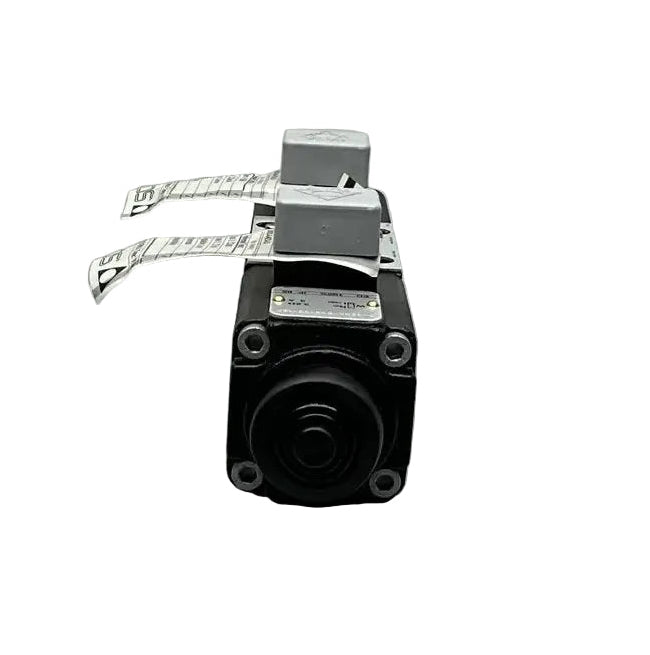

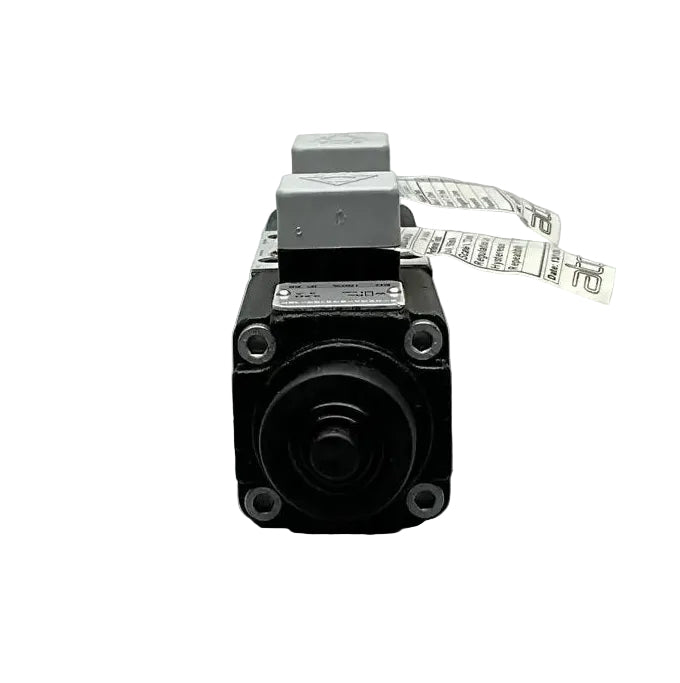

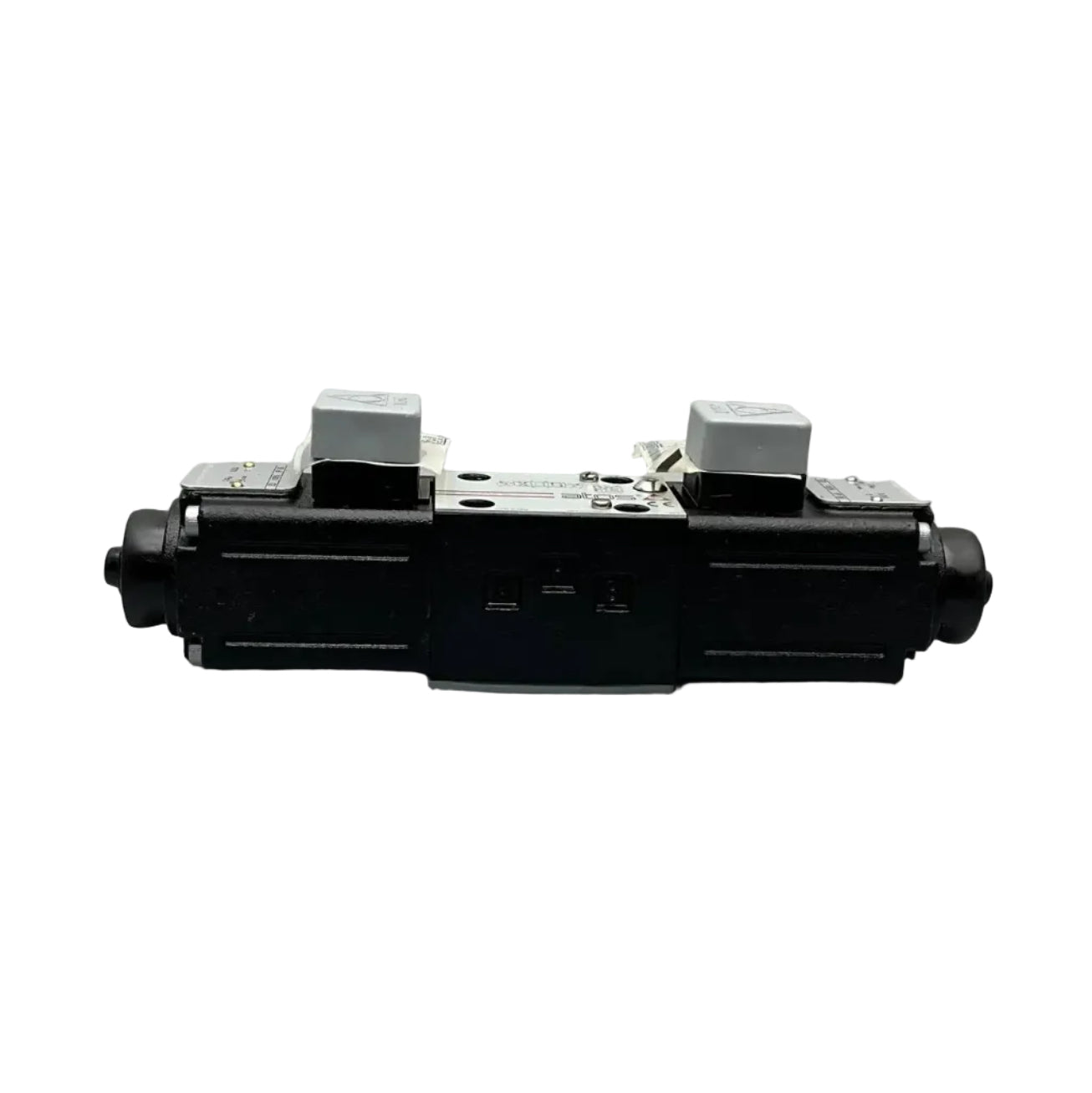

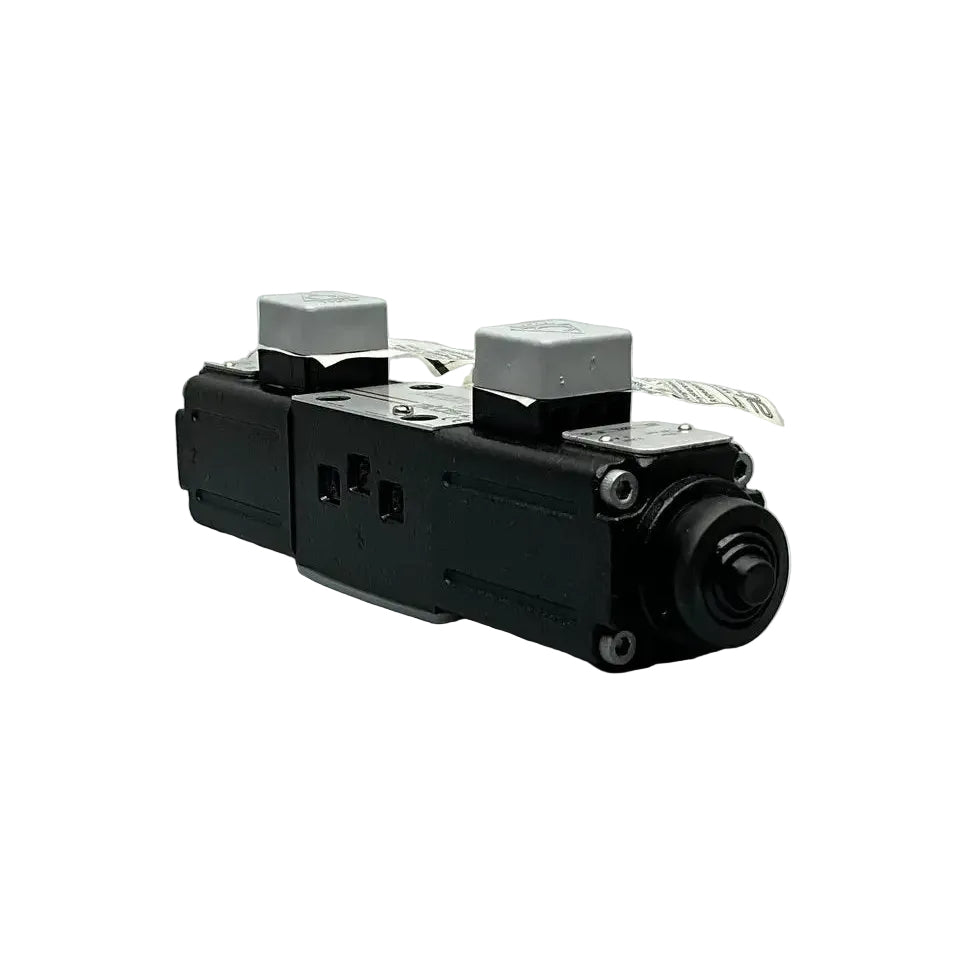

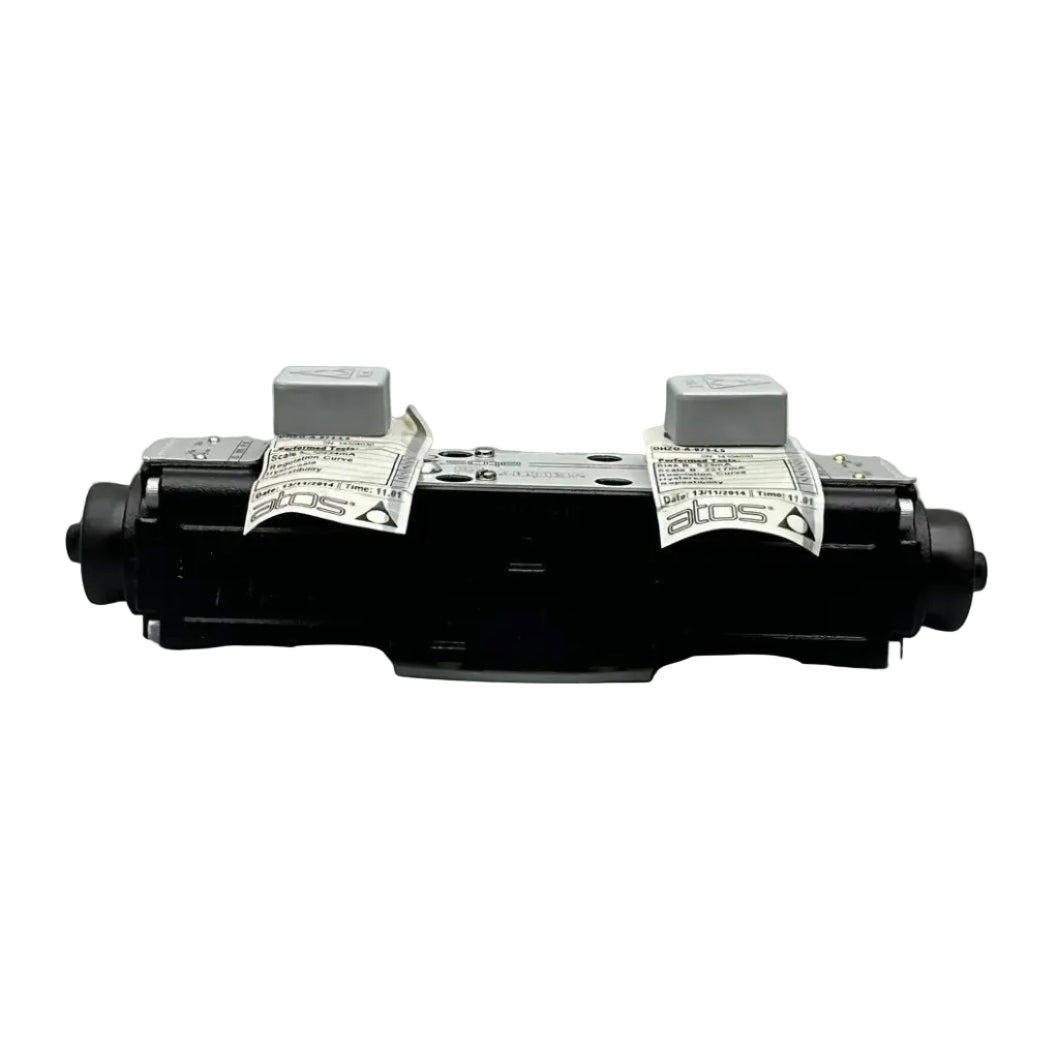

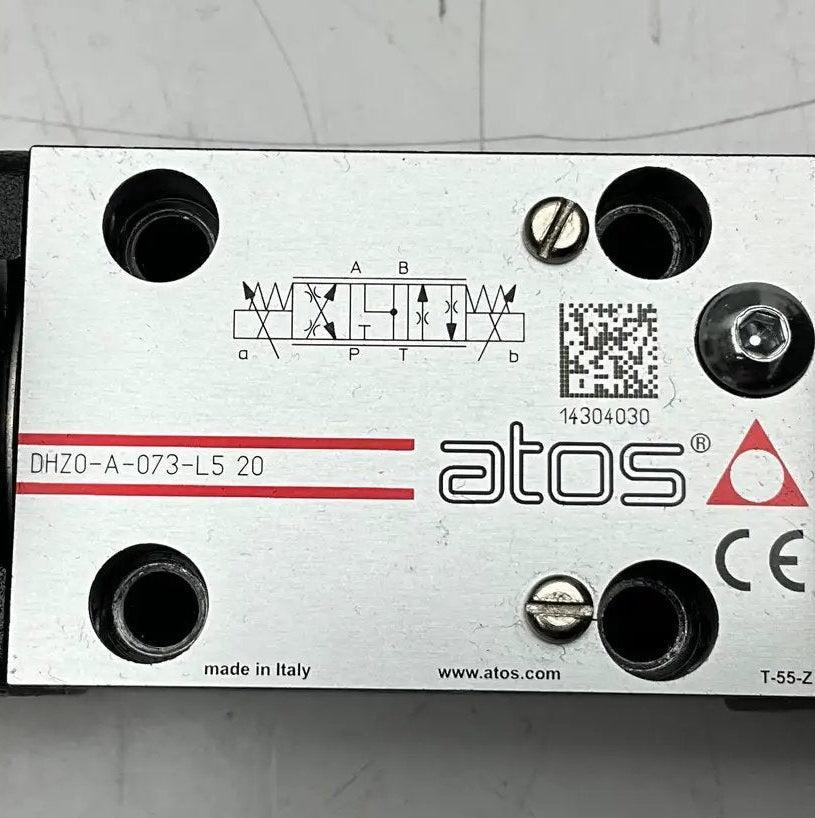

صمام اتجاهي تناسبي ثنائي الملف 20 من أتوس DHZO-A-073-L5

- العلامة التجارية: Atos
- الموديل: DHZO-A-073-L5 20
- النوع: صمام توجيهي تناسبي ذو ملفين لولبيين
- رقم القطعة: DHZO-A-073-L5 20
- المواصفات الفنية:
- السلسلة: DHZO-A
- نوع الصمام: صمام تحكم توجيهي تناسبي يعمل مباشرة
- الوظيفة: صمام توجيهي تناسبي 4/3 طرق يعمل مباشرة بدون جهاز استشعار الموضع
- معيار التركيب: ISO 4401-03 / CETOP 3 / NG6

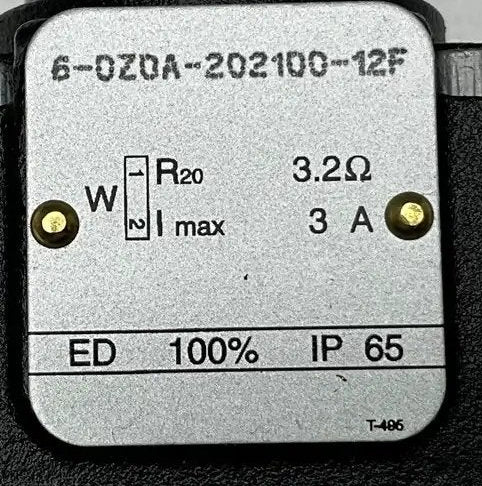

- التشغيل: ملفين لولبيين تناسبيين - 6-OZOA-202100-12F
- نوع التحكم: يتطلب مشغل إلكتروني خارجي
- نوع الملف: L5 (خصائص تدفق خطي)
- التدفق الاسمي: 70 L/min
- الحد الأقصى للتدفق: 80 L/min
- الحد الأقصى لضغط التشغيل:
  - المنافذ P، A، B: 350 بار
  - المنفذ T: 210 بار
- جهد الإمداد: 24 فولت تيار مستمر
- قدرة الملف: 30 واط لكل ملف
- دورة العمل: 100% ED
- تداخل إيجابي للملف
- بدون جهاز استشعار الموضع
- تجاوز يدوي على كلا الملفين
- الاتصال الكهربائي: DIN 43650 الشكل A
- مادة الختم: NBR
- توافق السائل الهيدروليكي:
  - زيوت معدنية HL، HLP، HVLP
  - سوائل HLPD
  - سوائل أخرى حسب نوع الختم
- اللزوجة الموصى بها: 15–100 مم²/ث
- نطاق اللزوجة: 2.8–500 مم²/ث
- درجة حرارة البيئة: -20°C إلى +70°C
- درجة حرارة السائل: -20°C إلى +60°C
- تصنيف الحماية: IP65 (مع تركيب الموصل)
- مناسب لـ:
  - وحدات الطاقة الهيدروليكية
  - المكابس
  - أدوات الماكينة
  - ماكينات الحقن
  - أنظمة الأتمتة الصناعية

الوزن: 2.7 كجم

الأبعاد: 245 × 50 × 75 مم

بلد المنشأ: إيطاليا

رمز النظام المنسق: 8481.20
