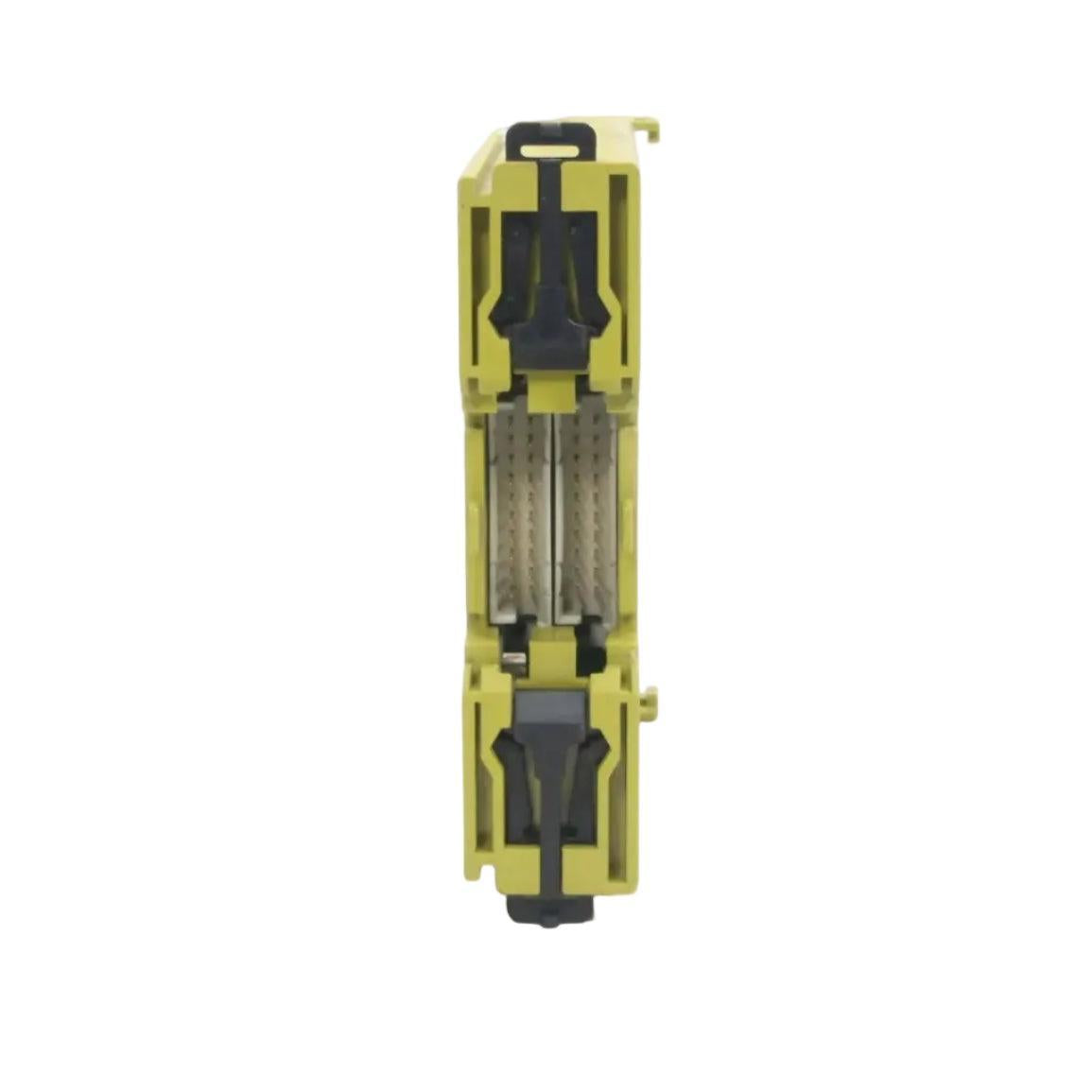

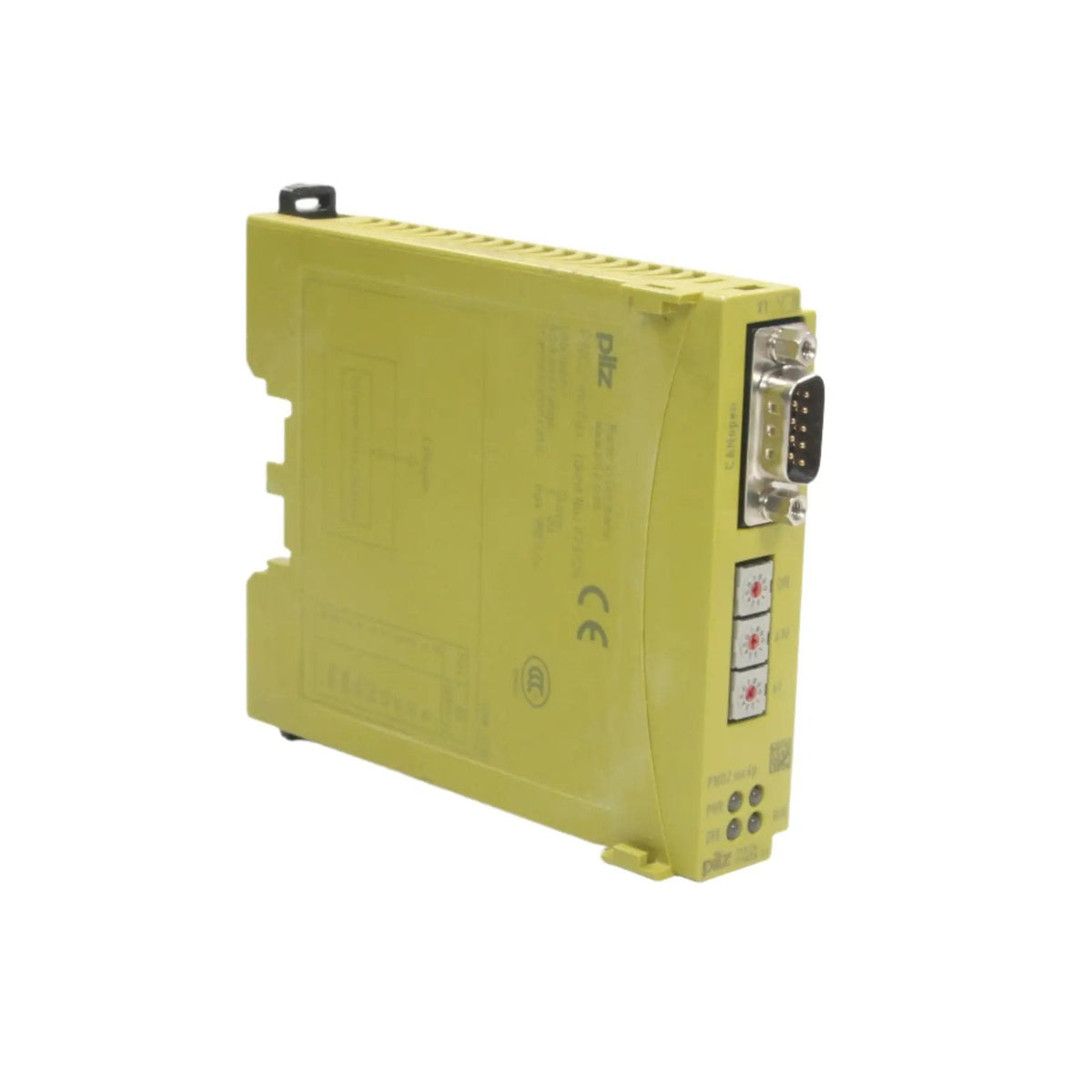

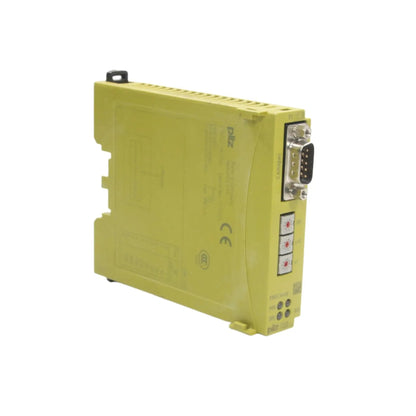

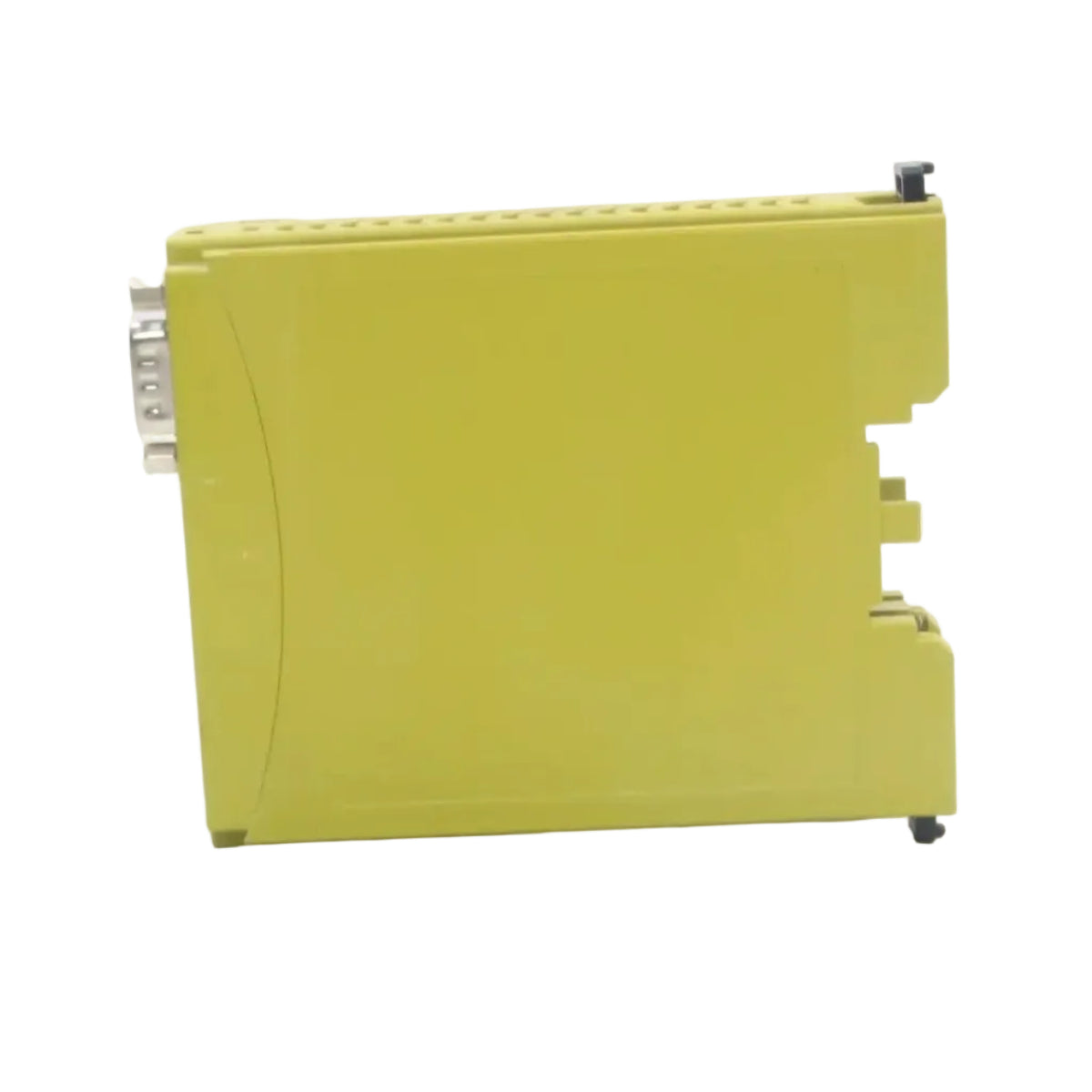

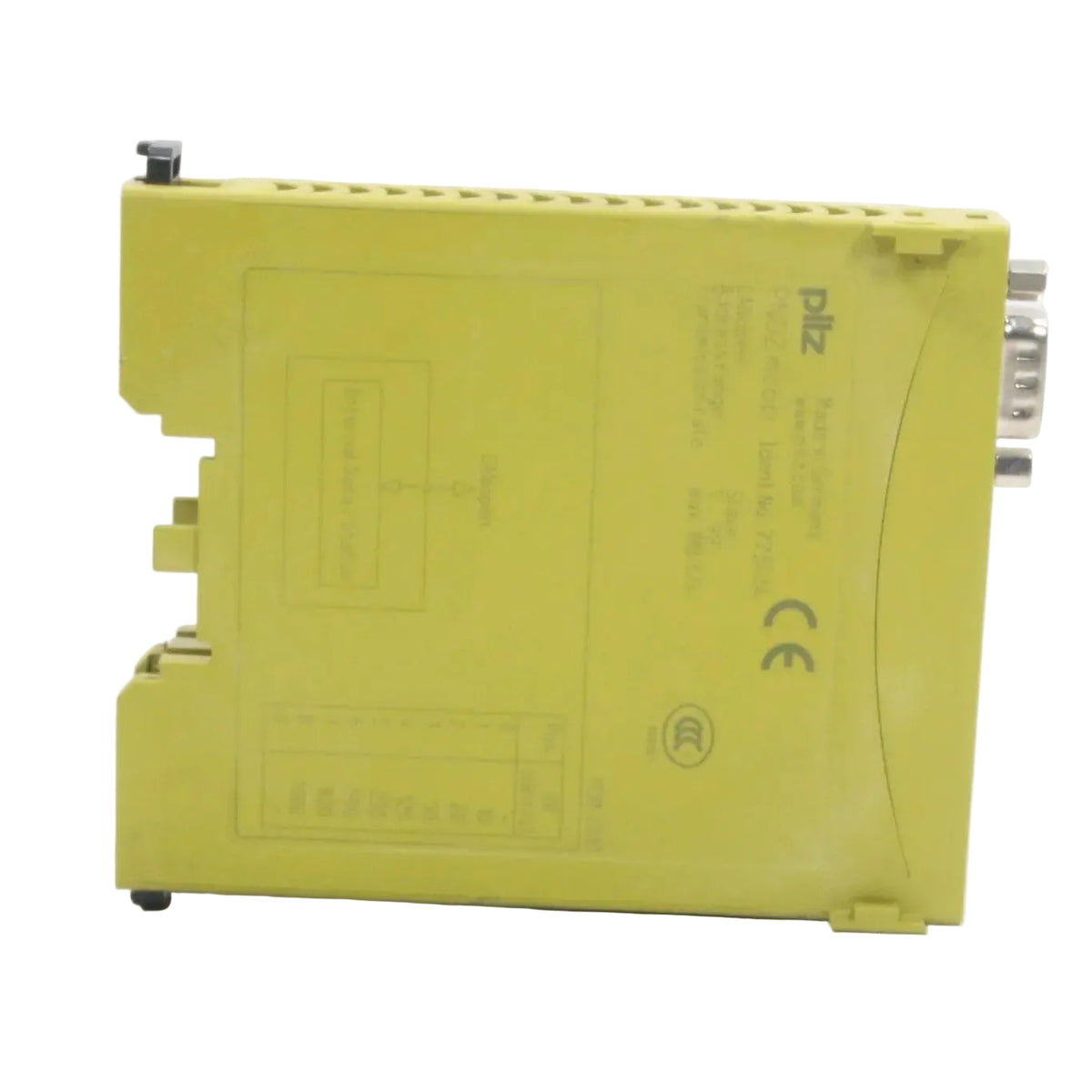

وحدة Fieldbus من Pilz PNOZ mc6p

مواصفات وحدة Pilz PNOZ mc6p Fieldbus:

• نوع المنتج: وحدة توسيع Fieldbus (واجهة اتصال CANopen)
• الشركة المصنعة: Pilz GmbH & Co. KG
• الطراز: PNOZ mc6p (الأنواع: 773712 قياسي، 773727 مطلي للبيئات القاسية، 773733 مع بروتوكول محدث)
• تطبيق الجهاز: الاتصال بين أنظمة التحكم القابلة للبرمجة PNOZmulti وشبكات Fieldbus CANopen (مثلاً لمراقبة أجهزة السلامة مثل أزرار الإيقاف الطارئ، البوابات، وحواجز الضوء)
• الشهادات: CE، cULus Listed، EAC (الأوراسية)، KCC، KOSHA، TÜV، CCC (لـ 773727 فقط)
• النسخة المطلية: متوفرة (773727) لمقاومة بيئية محسنة
• جهد التغذية: عبر الوحدة الأساسية، 5 فولت DC
• تحمل الجهد: -2% / +2%
• استهلاك الطاقة: 1 W (773712، 773733)؛ 2.5 W (773727)
• مؤشر الحالة: LED (PWR، BUS)
• واجهة Fieldbus: CANopen، نوع الجهاز: تابع
• البروتوكولات المدعومة: CiA DS-301 V3.0 (773712، 773727)؛ CiA DS-301 V4.02 (773733)

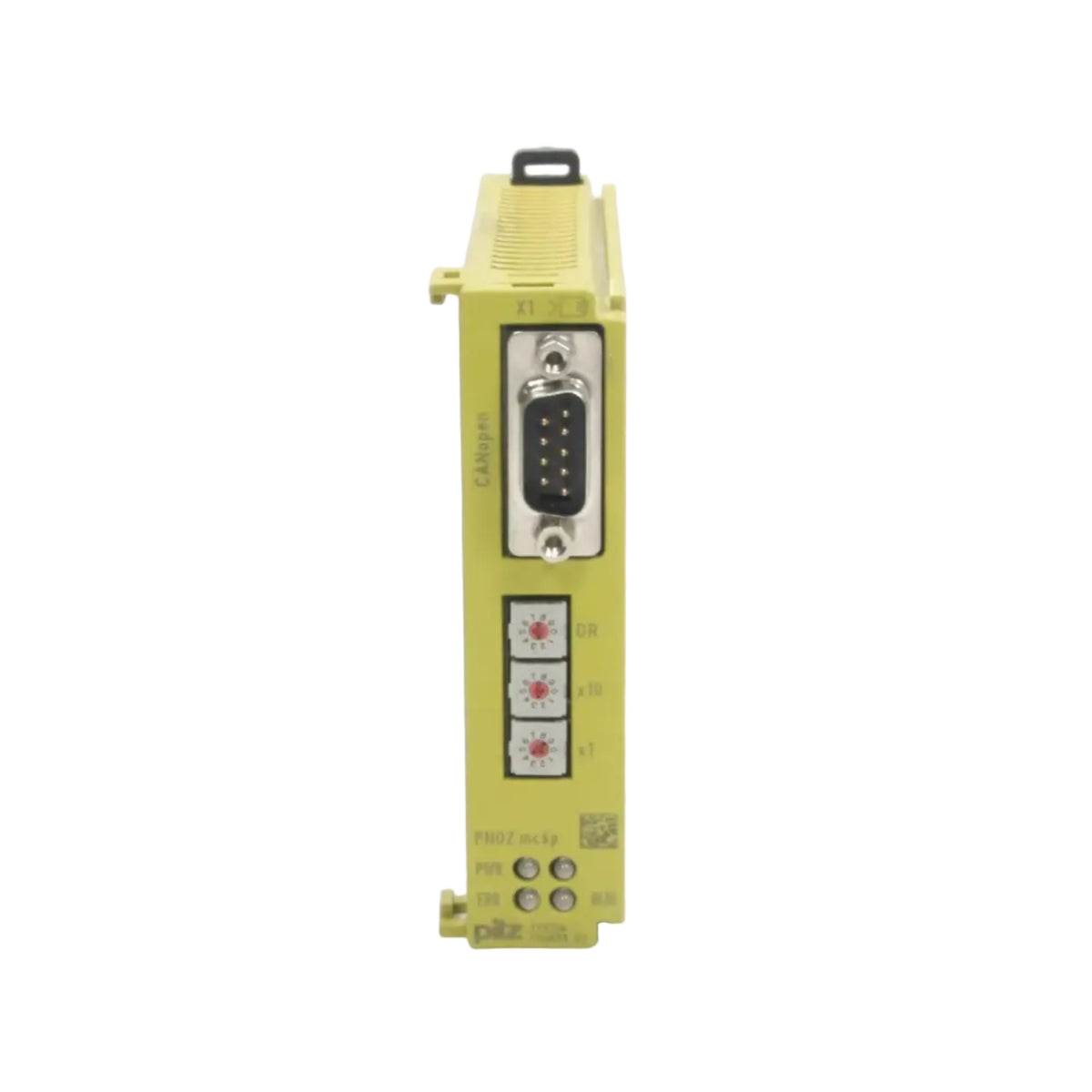

• عنوان المحطة: 0–99 (يتم اختياره عبر مفتاح دوار x1/x10)
• معدلات النقل: 10 kbit/s، 20 kbit/s، 50 kbit/s، 125 kbit/s، 250 kbit/s، 500 kbit/s، 800 kbit/s، 1 Mbit/s (يتم اختيارها عبر مفتاح دوار)
• الاتصال: موصل D-Sub ذكر 9 دبابيس
• العزل الجلفاني: نعم
• جهد الاختبار: 500 فولت AC
• انقطاع التغذية قبل إيقاف التشغيل: 20 مللي ثانية
• المداخل/المخارج الافتراضية: 24 (قابلة للتعريف في PNOZmulti Configurator للاتصال عبر Fieldbus)
• وضعية التركيب: أفقي على سكة التركيب
• DIN Rail: سكة قبعة علوية 35 × 7.5 EN 50022
• عرض الفتحة: 27 مم
• مادة الغلاف: الأسفل: PPO UL 94 V0؛ الأمام: ABS UL 94 V0
• المتانة الميكانيكية: عالية (مقاوم للاهتزاز والصدمات؛ الدورات الدقيقة غير محددة)
• درجة حرارة الهواء المحيط للتشغيل: 0–60 °م (773712، 773733)؛ 0–50 °م (773727) (EN 60068-2-14)
• درجة حرارة الهواء المحيط للتخزين: -25–70 °م (EN 60068-2-1/-2)
• الملاءمة المناخية: EN 60068-2-30، EN 60068-2-78
• الرطوبة: 93% رطوبة نسبية عند 40 °م
• التكثف أثناء التشغيل: غير مسموح (غير مسموح لفترات قصيرة)
• التوافق الكهرومغناطيسي (EMC): EN 61131-2
• مقاومة الاهتزاز: تردد 10–150 هرتز، تسارع 1g (EN 60068-2-6)
• اختبار الغازات المسببة للتآكل: SO2: 10 جزء في المليون، 10 أيام (DIN V 40046-36)؛ H2S: 1 جزء في المليون، 10 أيام (DIN V 40046-37) (لـ 773712 فقط)
• مقاومة الصدمات: تسارع 15g، مدة 11 مللي ثانية (EN 60068-2-27)
• أقصى ارتفاع تشغيلي فوق مستوى سطح البحر: 2000 م
• تسرب الفجوة الهوائية: EN 61131-2
• فئة الجهد الزائد: III
• درجة التلوث: 2
• جهد العزل المقنن: 30 فولت
• درجة الحماية IP: الغلاف: IP20؛ الأطراف: IP20؛ منطقة التركيب (مثل خزانة التحكم): IP54 (EN 60529)
• الامتثال للمعايير: EN 60068-2-14، EN 60068-2-1/-2، EN 60068-2-30، EN 60068-2-78، EN 61131-2، EN 60068-2-6، EN 60068-2-27، EN 60529، DIN V 40046-36، DIN V 40046-37 (لـ 773712 فقط)
• الميزات الخاصة:
  • توسيع بنظام التوصيل والتشغيل للوحدات الأساسية PNOZmulti
  • مفاتيح دوارة لتكوين العنوان ومعدل البود
  • تشخيص LED لحالة الطاقة والحافلة
  • عزل جلفاني لاتصال موثوق
  • نسخة مطلية (773727) للحماية المحسنة ضد البيئات المسببة للتآكل
• الأبعاد:
  • الارتفاع: 94 مم
  • العرض: 22.5 مم
  • العمق: 119 مم
• الوزن: 140 جم
• رمز النظام المنسق (HS Code): 8537.10.91
• بلد المنشأ: ألمانيا
