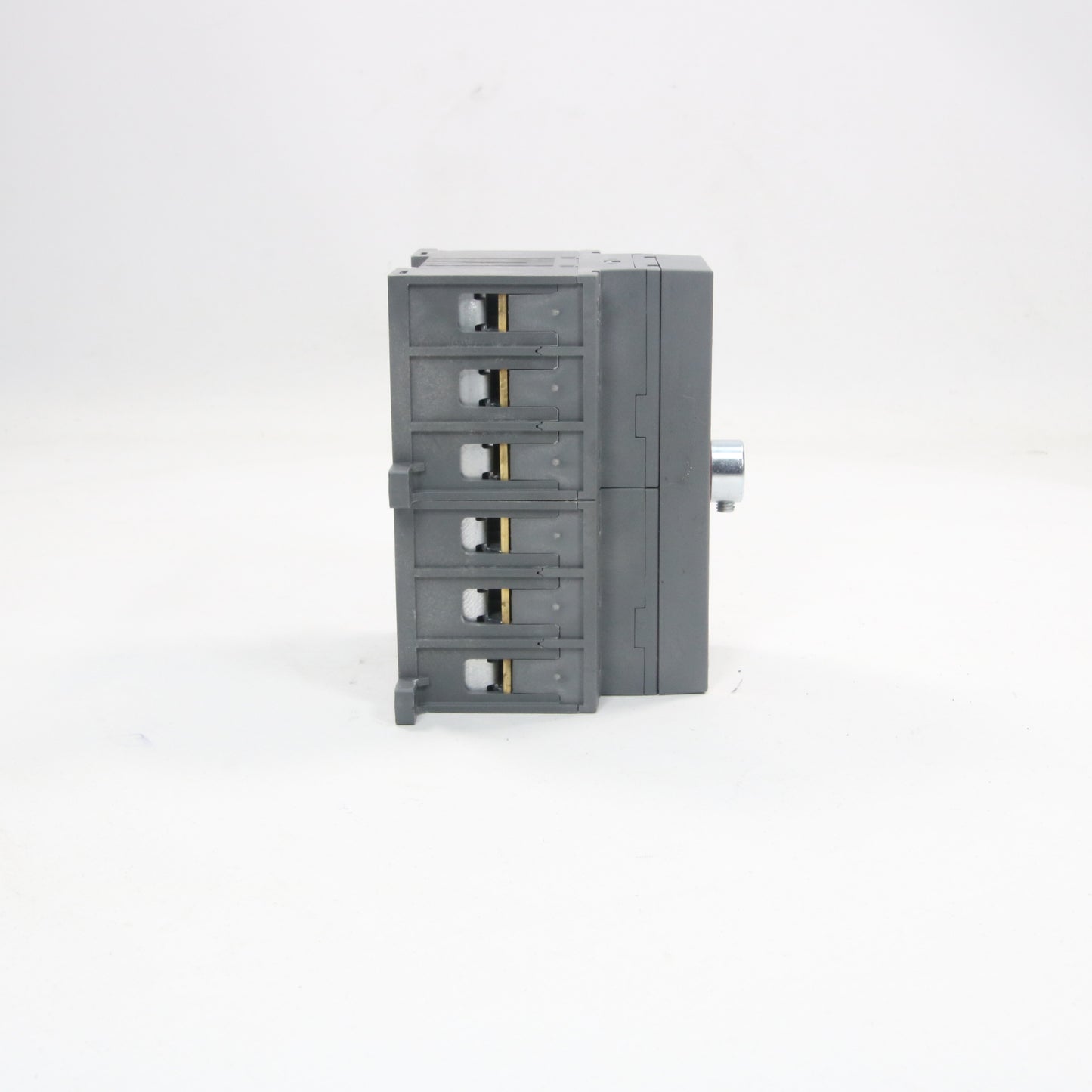

ABB OT63F6 прекъсвач-разединител

Технически характеристики на ABB OT63F6 превключвател-разединител:

• Тип продукт: Превключвател-разединител (непредпазителен прекъсвач)
• Производител: ABB
• Модел: OT63F6 (Идентификатор на продукта: 1SCA105379R1001)
• Приложение на устройството: Изолация, ръчно превключване и разединяване в нисковолтови вериги (напр. разпределение на електроенергия, центрове за управление на двигатели)
• Описание на полюсите: 6P (6 полюса)
• Номинален работен ток AC-21A (Ie):
  • 63 A при 380–415 V
  • 63 A при 500 V
  • 63 A при 690 V
• Номинален работен ток AC-22A (Ie):
  • 63 A при 380–415 V
  • 63 A при 500 V
  • 63 A при 690 V
• Номинален работен ток AC-23A (Ie):
  • 63 A при 380–415 V
  • 45 A при 500 V
  • 20 A при 690 V
• Номинална работна мощност AC-23A (Pe):
  • 11 kW при 220–240 V
  • 22 kW при 400–415 V
  • 22 kW при 500 V
  • 15 kW при 690 V
• Конвенционален свободно-въздушен топлинен ток (Ith): 63 A при 40 °C
• Конвенционален топлинен ток (Ithe): 63 A (напълно затворен)
• Номинално работно напрежение: 750 V AC (основна верига)
• Максимално работно напрежение UL/CSA: 600 V AC
• Номинално изолационно напрежение (Ui): 750 V (IEC/EN 60664-1)
• Номинално импулсно напрежение (Uimp): 8 kV
• Номинален условен ток на късо съединение (Inc):
  • 50 kA с предпазител 100 A при ≤415 V
  • 100 kA с предпазител 100 A при 500 V
  • 50 kA с предпазител 80 A при 690 V
• Номинален ток на включване при късо съединение (Icm): 1.4 kA при 690 V
• Номинален ток на краткотрайно издържане (Icw): 1.5 kA за 1 секунда
• Загуба на мощност: 2.8 W на полюс при номинални работни условия
• Режим на работа: Управление отпред
• Тип дръжка: Дръжка с копче (дръжката и вала не са включени)
• Тип монтаж: Монтаж на основа, монтаж на DIN шина
• Положение на входните клеми: Отгоре вход – отдолу изход или отдолу вход – отгоре изход
• Тип връзка: Винтови клеми с защитена скоба
• Сечение на кабела:
  • Гъвкав с накрайник: 1 x 1.5–4 mm²
  • Твърд: 1 x 1.5–6 mm²
  • Гъвкав: 1 x 1.5–35 mm²
  • Многожилен: 1 x 1.5–35 mm²
• Дължина на оголване на проводника: 10–12 mm
• Затягащ въртящ момент: 2 N·m (IEC 60947-1); 18 in·lb (UL/CSA)
• Препоръчителна отвертка: Pozidriv 2
• Степен на защита: Отпред IP20 (IEC 60529)
• Степен на замърсяване: 3
• Механична издръжливост: 20 000 цикъла
• Номинален ток UL/CSA: 60 A
• Мощност UL/CSA:
  • Еднофазен:
    • 2 Hp при 110–120 V AC
    • 7.5 Hp при 240 V AC
    • 15 Hp при 440–480 V AC
    • 15 Hp при 550–600 V AC
  • Трифазен:
    • 15 Hp при 220–240 V AC
    • 30 Hp при 440–480 V AC
    • 30 Hp при 550–600 V AC
• Съответствие със стандарти:
  • IEC 60947-3
  • UL 508
  • CSA C22.2 No. 14
• Сертификати на продукта: CE, cULus, RoHS (Директива на ЕС 2011/65/EU и изменение 2015/863), REACH, TSCA
• Специални характеристики:
  • Компактен дизайн за икономия на пространство при инсталация
  • Видими контакти за безопасност (за 100 A и нагоре, приложимо за серията)
  • Модулен дизайн за по-бърз монтаж и съвместимост с аксесоари
  • Решение с ножов контакт за ниски загуби на мощност и топлина
• Размери:
  • Ширина: 105 mm
  • Височина: 91.5 mm
  • Дълбочина/Дължина: 84.5 mm
• Тегло: 0.6 kg
• Код по ХС: 8536.50.80
• Държава на произход: Финландия
