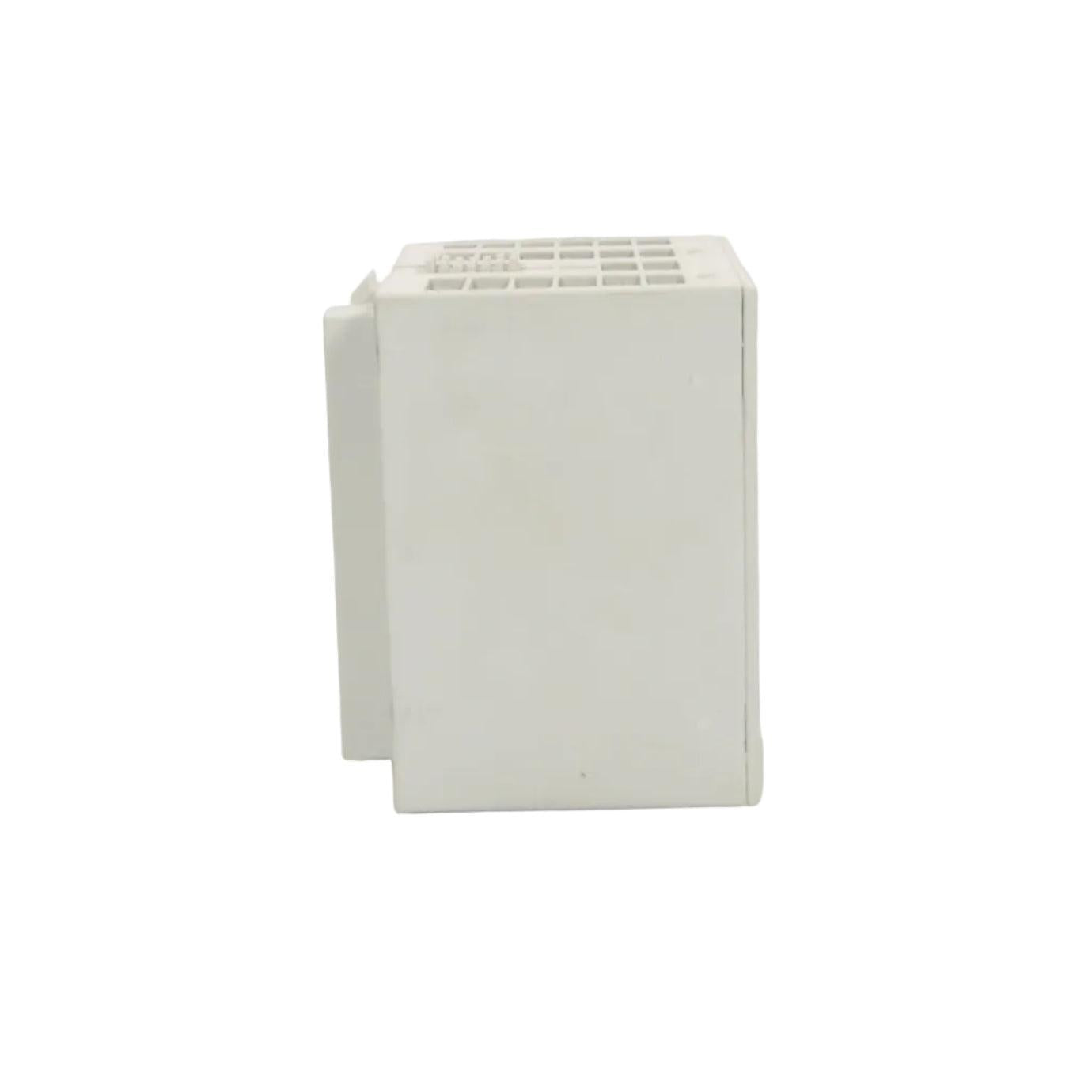

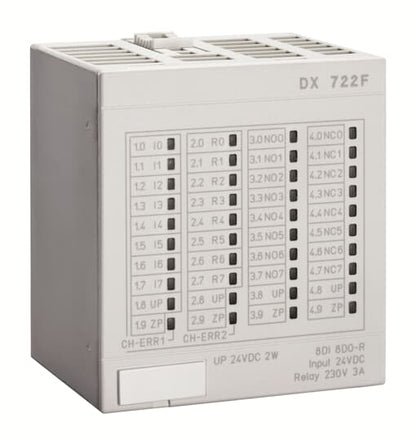

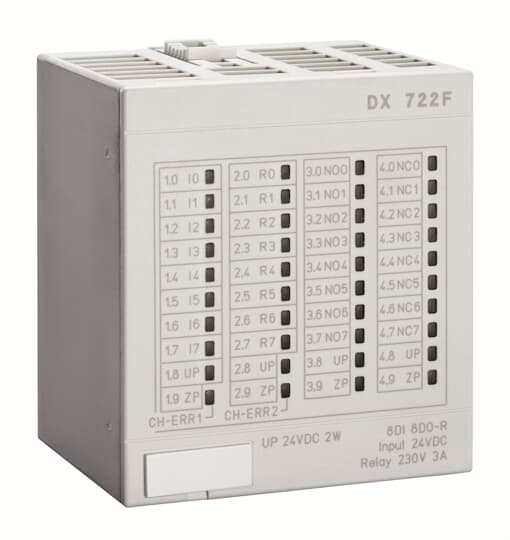

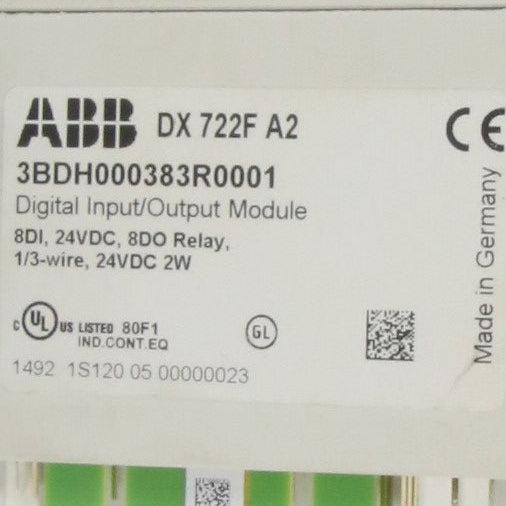

ABB DX 722F A2 Digitální vstupně-výstupní modul

- Značka: ABB

- Model: DX 722F A2

- Číslo dílu: 3BDH000383R0001

- Typ: Digitální vstupně/výstupní modul (S700 I/O série pro Freelance AC 700F / AC 900F DCS

- Všechny technické specifikace
- Celkový počet kanálů: 16 kanálů
- Digitální vstupy: 8 kanálů, 24 V DC
- Digitální výstupy: 8 kanálů, tranzistorové výstupy 24 V DC / 0,5 A (zdroj proudu)
- Rozsah vstupního napětí (logická "0"): -30 V až +5 V
- Rozsah vstupního napětí (logická "1"): +13 V až +30 V
- Vstupní proud: Typicky 6 mA při 24 V DC
- Typ výstupu: Tranzistor, zkratově odolný, chráněný proti přetížení
- Maximální výstupní proud: 0,5 A na kanál (kontinuálně), 1 A krátkodobě
- Připojení: 1-vodičové až 3-vodičové (přes kompatibilní ukončovací jednotky)
- Napájení: 24 V DC - napájeno přes TU
- Spotřeba energie: 2W
- Izolace: Galvanická izolace vstupů a výstupů vůči sběrnici
- Kompatibilní ukončovací jednotky: TU715F, TU716F
- Komunikace po sběrnici: Přímé I/O pro řídicí jednotky AC 700F / AC 900F Freelance nebo PROFIBUS DP-V0 slave jako vzdálené I/O
- Vlastnosti: Vysoká hustota zaplnění, kombinace DI/DO v kompaktním modulu, vhodné pro binární procesní signály v automatizačních systémech
- Třída ochrany: IP20
- Provozní teplota: 0 až +60 °C
- Certifikace: cULus, splňuje Class I Div 2
- Součást rodiny ABB S700 I/O: Modulární, flexibilní I/O pro Freelance DCS a PROFIBUS mastery

Rozměry: 85 x 70 x 75 mm

Hmotnost: 190 g

Země původu: Německo

HS kód: 853890
