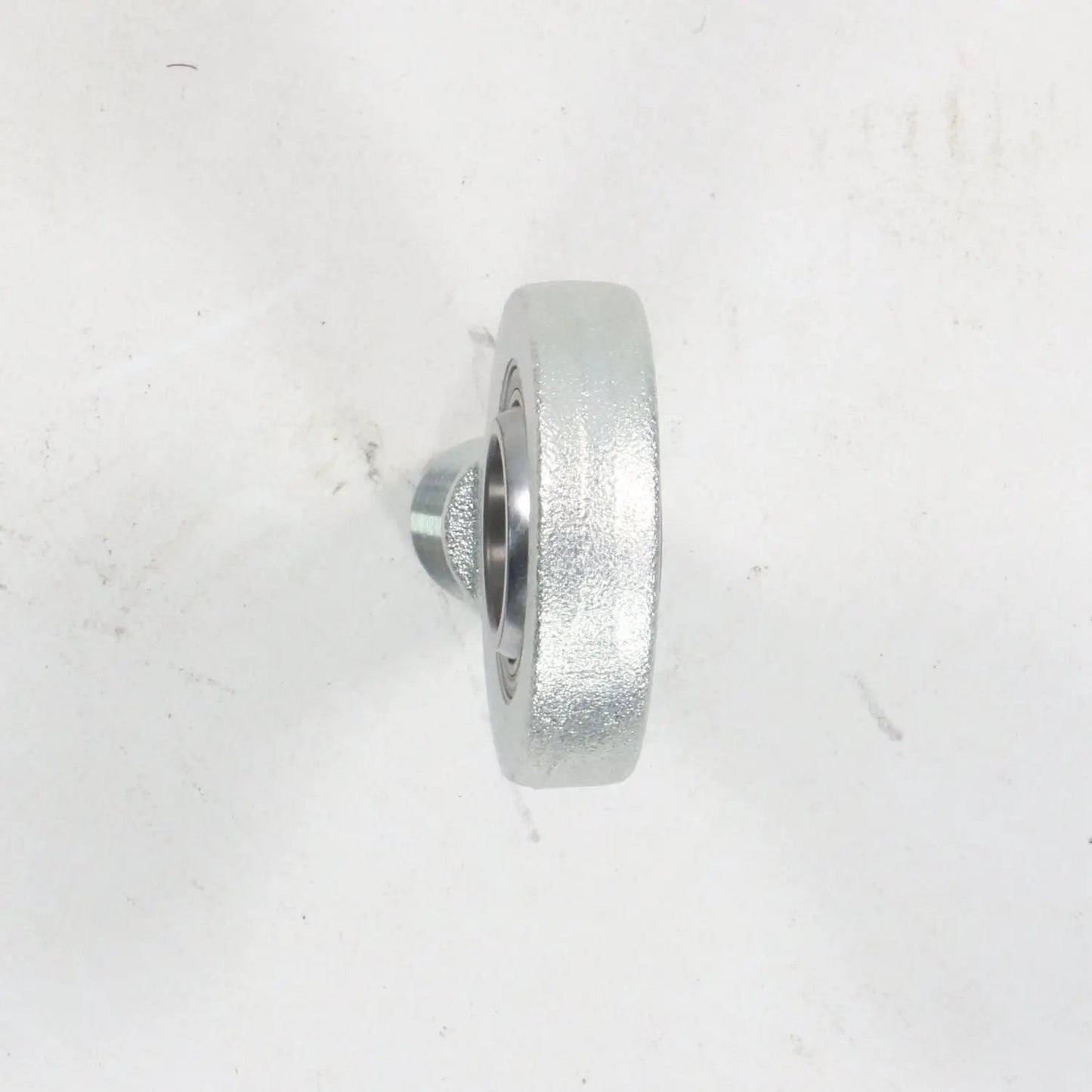

Elges GAR20-UK kloubové ložisko konce tyče

- Značka: Elges

- Model: GAR20-UK

- Typ: Kloubové ložisko / Kulové kluzné ložisko

- Číslo dílu: GAR20-UK

- Technické údaje:
- Průměr otvoru ložiska (d): 20 mm
- Vnější průměr ložiska (D): 35 mm
- Šířka vnitřního kroužku (B): 16 mm (tolerance 0 / -0,12 mm)
- Celková délka (l): 104,5 mm
- Rozměr závitu (d3): M20 x 1,5 (pravý vnější závit)
- Délka vnějšího závitu (l1): 43 mm
- Průměr hlavy / vnější průměr oka (d2): 53 mm
- Průměr kuličky / průměr kruhu hlavy (dk): 29 mm
- Šířka oka pouzdra (C1): 13 mm
- Základní dynamická únosnost radiální (Cr): 57 000–60 000 N
- Základní statická únosnost radiální (C0r): 75 600 N
- Radiální vnitřní vůle: 0–0,04 mm
- Kontaktní plocha: Ocel
- Mazání: Bezúdržbové
- Těsnění: Otevřené
- Materiál pouzdra: Pozinkovaná ocel
- Materiál vnitřního kroužku: Kalitá ocel
- Další vlastnosti: Vhodné pro osová i radiální zatížení; vysoká schopnost vychýlení; odolné proti korozi; pro nízkorychlostní kývavé nebo vyrovnávací použití
- Normy: DIN ISO 12240-1 / DIN ISO 12240-4

Hmotnost: 350 g

Rozměry: Průměr otvoru 20 mm; Vnější průměr ložiska 35 mm; Celková délka 104,5 mm; Průměr hlavy 53 mm; Závit M20x1,5 pravý

Země původu: Německo

HS kód: 8483.30
