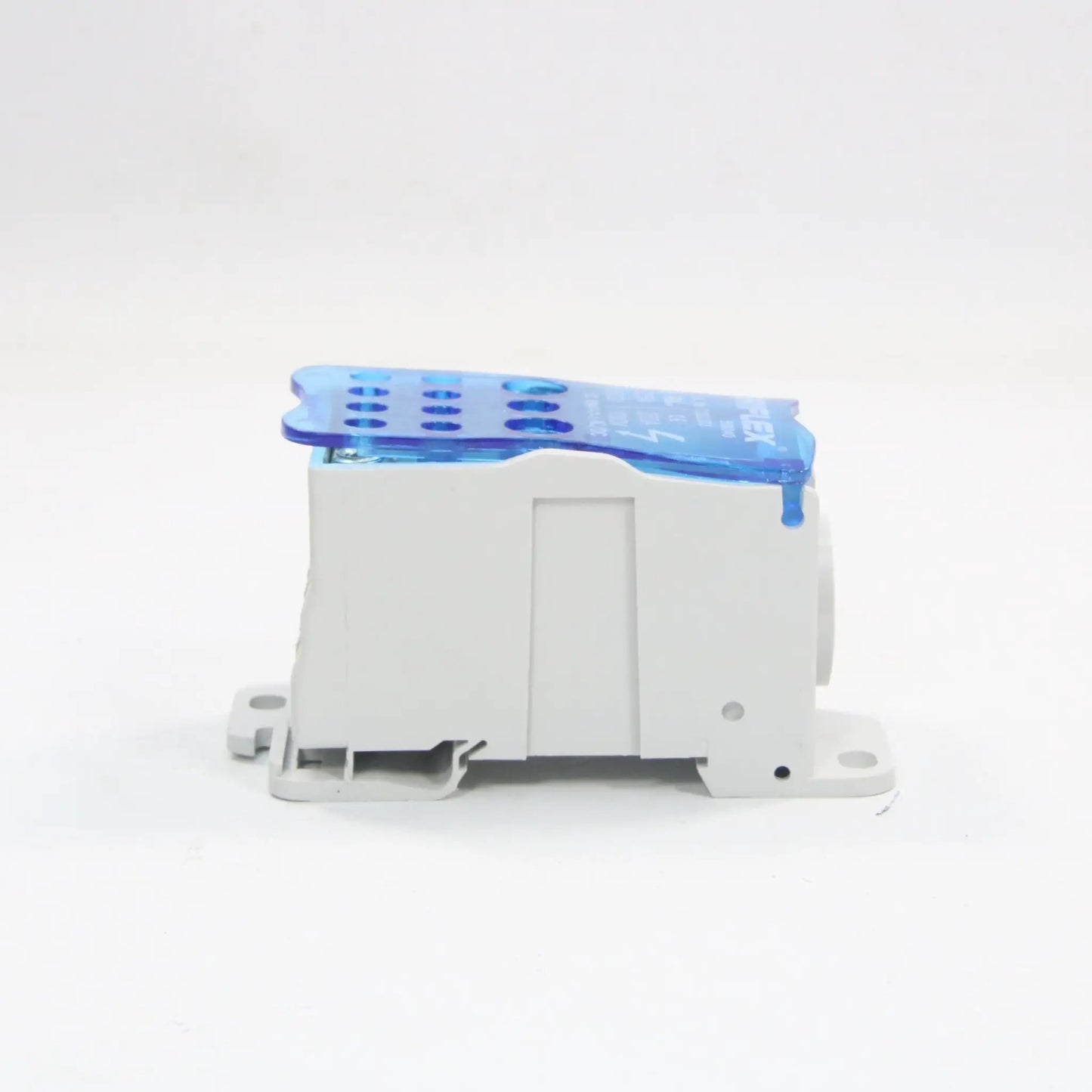

nVent ERIFLEX 569040 Jednopólový distribuční blok UD-250A

nVent ERIFLEX 569040 Jednopólový rozvodný blok UD-250A
Číslo dílu:                         569040
Alternativní číslo dílu:        UD-250A
UPC:                                       782856594208
Typ:                                      Jednopólový rozvodný blok
Maximální proudové zatížení (IEC):    250 A
Maximální proudové zatížení (UL):    255 A
Maximální pracovní napětí (UL):  600 VAC/1000 VDC
Maximální pracovní napětí (IEC): 1000 VAC/1500 VDC
Krátkodobý proud zkratu:           51 kA
Připojení na vstupní straně:         1 kabel
Velikost vodiče na vstupní straně:          35 až 120 mm² kompaktní měděný nebo hliníkový vodič, 6 AWG až 250 kcmil
Připojení na výstupní straně:       11 kabelů
Velikost vodiče na výstupní straně:       (2) 6 až 35 mm², (4) 2,5 až 10 mm², (5) 2,5 až 16 mm² kompaktní měděný vodič; (2) 6 až 25 mm², (4) 2,5 až 10 mm², (5) 2,5 až 16 mm² vodič s dutinkou; (2) 10 až 1 AWG, (4) 14 až 6 AWG, (5) 14 až 4 AWG
Materiál vodiče:             Měď nebo hliník (cínovaný měděný blok)
Materiál pouzdra:                 Termoplast, bez halogenů
Stupeň ochrany:                  IP20 (ochrana proti dotyku)
Rozměry:                         96 x 49 x 50 mm (3,79 x 1,93 x 1,99 palce)
Hmotnost:                                 Přibližně 450 gramů
Montáž:                             Na DIN lištu nebo na panel pomocí šroubů
Certifikace:                      CE, UL (CSA C22.2 č. 158), IEC 60947-7-1, EN 45545 HL3/R23, RoHS kompatibilní
Použití:              Distribuce energie v průmyslové automatizaci, solární aplikace, HVAC, řídicí panely
Vlastnosti:                  Okénko pro vizuální kontrolu vodiče a připojení, připojuje nVent ERIFLEX Flexibar na vstupní straně pomocí ploché svorky FLG-250, cínovaný měděný blok pro odolnost proti korozi, modulární bloky s rychlým spojováním pro vícepólové konfigurace, 95% zaplnění
