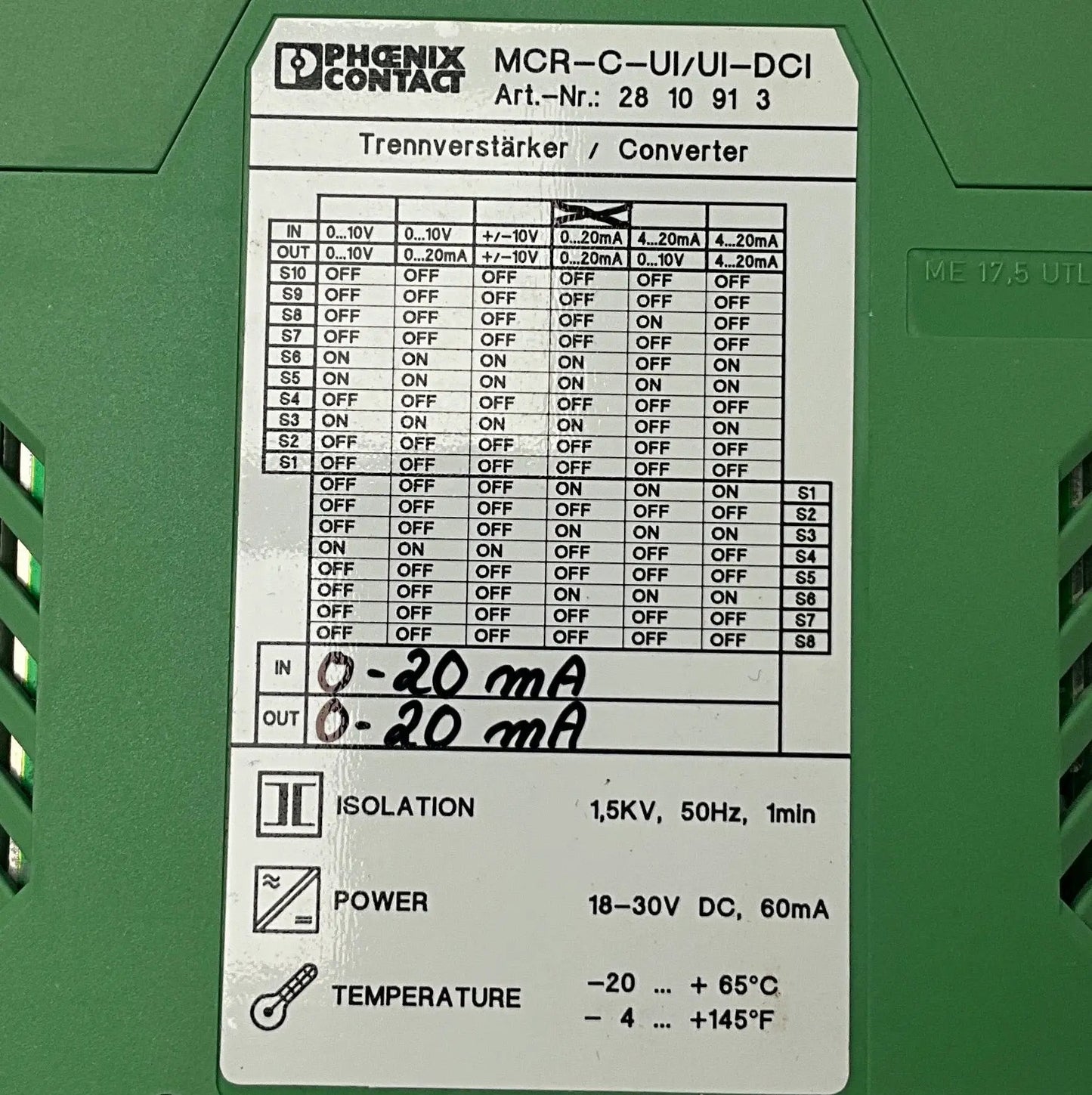

Phoenix Contact MCR-C-UI/UI-DCI Signální kondicionér

Značka: Phoenix Contact
Model: MCR-C-UI/UI-DCI
Typ: Signálový kondicionér/Izolační zesilovač (3-cestný)
Číslo dílu: 2810913

Technické specifikace:
- Typ produktu: 3-cestný signálový kondicionér (izolační zesilovač)
- Kanály: 1 vstup, 1 výstup
- Vstupní signál (konfigurovatelný, přednastavený):
  - Napětí: 0 V až 10 V (max. 30 V, vstupní odpor 1 MΩ)
  - Proud: 0 mA až 20 mA (max. 50 mA, vstupní odpor 50 Ω)
- Výstupní signál (konfigurovatelný, přednastavený):
  - Napětí: 0 V až 10 V (max. 15 V, zátěž ≥ 10 kΩ)
  - Proud: 0 mA až 20 mA (max. 30 mA, zátěž ≤ 500 Ω)
- Napájecí napětí: 18 V DC až 30 V DC (typicky 24 V DC)
- Maximální odběr proudu: < 30 mA (bez zátěže)
- Maximální výkonová ztráta: 900 mW (jmenovitý stav)
- Elektrická izolace: 3-cestná galvanická izolace (vstup/výstup/Power Supply) pomocí integrovaných DC/DC měničů
- Zkušební napětí:
  - Vstup/Výstup: 1,5 kV AC (50 Hz, 60 s)
  - Power Supply/Signál: 1 kV AC (50 Hz, 60 s)
- Přenosová chyba: ≤ 0,1 % konečné hodnoty
- Přesnost nulového bodu/rozsahu: ±2 %
- Teplotní koeficient: 0,0075 %/K
- Časová odezva (10-90 %): ~11 ms
- Mezní frekvence (3 dB): 30 Hz
- Způsob připojení: Odnímatelný šroubový konektor (COMBICON)
- Rozsah průřezu vodiče: 24 AWG až 12 AWG
- Provozní teplotní rozsah: -20 °C až +65 °C
- Materiál pouzdra: Polyamid (PA)
- Další vlastnosti:
  - Konfigurovatelný vstup/výstup pomocí DIP přepínačů (přednastaveno 4-20 mA vstup/výstup)
  - Zelená LED indikující pomocnou energii
  - Bezpečné oddělení snímače a vyhodnocovacích obvodů
  - Náhradní díl: 2811284 MACX MCR-UI-UI
- Certifikace: UL uznáno, Class I Div 2, Zone 2 IIC, CE, EMC shoda (EN 61000-6-2/6-4)

Rozměry: 120 x 105 x 30 mm

Hmotnost: 220 g

Země původu: Německo

HS kód: 8543.70
