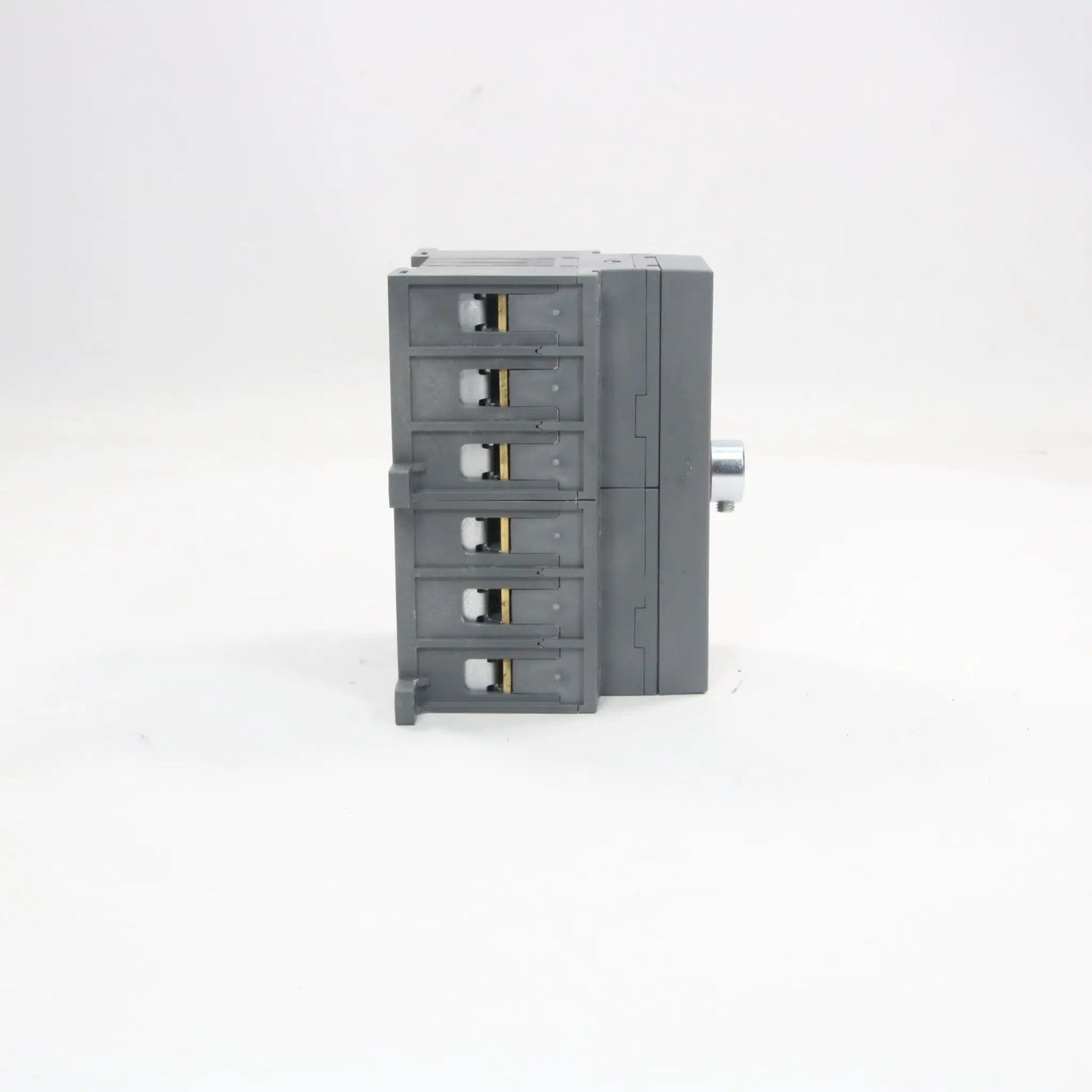

ABB OT63F6 Schalter-Trenner

ABB OT63F6 Lasttrennschalter Spezifikationen:

• Produkttyp: Lasttrennschalter (nicht schmelzsicherer Trennschalter)
• Hersteller: ABB
• Modell: OT63F6 (Produkt-ID: 1SCA105379R1001)
• Geräteanwendung: Isolierung, manuelles Schalten und Trennen in Niederspannungskreisen (z. B. Energieverteilung, Motorsteuerzentren)
• Polzahl: 6P (6 Pole)
• Bemessener Betriebsstrom AC-21A (Ie):
  • 63 A bei 380–415 V
  • 63 A bei 500 V
  • 63 A bei 690 V
• Bemessener Betriebsstrom AC-22A (Ie):
  • 63 A bei 380–415 V
  • 63 A bei 500 V
  • 63 A bei 690 V
• Bemessener Betriebsstrom AC-23A (Ie):
  • 63 A bei 380–415 V
  • 45 A bei 500 V
  • 20 A bei 690 V
• Bemessene Betriebsleistung AC-23A (Pe):
  • 11 kW bei 220–240 V
  • 22 kW bei 400–415 V
  • 22 kW bei 500 V
  • 15 kW bei 690 V
• Konventioneller Freiluft-Thermostrom (Ith): 63 A bei 40 °C
• Konventioneller Thermostrom (Ithe): 63 A (vollumhüllt)
• Bemessene Betriebsspannung: 750 V AC (Hauptstromkreis)
• Maximale Betriebsspannung UL/CSA: 600 V AC
• Bemessene Isolationsspannung (Ui): 750 V (IEC/EN 60664-1)
• Bemessene Impulsfestigkeit (Uimp): 8 kV
• Bemessener bedingter Kurzschlussstrom (Inc):
  • 50 kA mit 100 A Sicherung bei ≤415 V
  • 100 kA mit 100 A Sicherung bei 500 V
  • 50 kA mit 80 A Sicherung bei 690 V
• Bemessene Kurzschluss-Schaltleistung (Icm): 1,4 kA bei 690 V
• Bemessener Kurzzeit-Kurzschlussstrom (Icw): 1,5 kA für 1 s
• Leistungsverlust: 2,8 W pro Pol bei Nennbetriebsbedingungen
• Betriebsart: Frontbedienung
• Griffart: Knopfgriff (Griff und Welle nicht enthalten)
• Montageart: Grundmontage, DIN-Schienenmontage
• Position der Anschlussklemmen: Oben Ein – Unten Aus oder Unten Ein – Oben Aus
• Anschlussart: Schraubklemmen mit geschützter Klemmvorrichtung
• Kabelquerschnitt:
  • Flexibel mit Aderendhülse: 1 x 1,5–4 mm²
  • Massivleiter: 1 x 1,5–6 mm²
  • Flexibel: 1 x 1,5–35 mm²
  • Mehrdrähtig: 1 x 1,5–35 mm²
• Abisolierlänge: 10–12 mm
• Anziehmoment: 2 N·m (IEC 60947-1); 18 in·lb (UL/CSA)
• Empfohlener Schraubendreher: Pozidriv 2
• Schutzart: Front IP20 (IEC 60529)
• Verschmutzungsgrad: 3
• Mechanische Lebensdauer: 20.000 Zyklen
• Nennstrom UL/CSA: 60 A
• Leistungsbewertung UL/CSA:
  • Einphasen:
    • 2 PS bei 110–120 V AC
    • 7,5 PS bei 240 V AC
    • 15 PS bei 440–480 V AC
    • 15 PS bei 550–600 V AC
  • Dreiphasen:
    • 15 PS bei 220–240 V AC
    • 30 PS bei 440–480 V AC
    • 30 PS bei 550–600 V AC
• Normenkonformität:
  • IEC 60947-3
  • UL 508
  • CSA C22.2 Nr. 14
• Produktzertifikate: CE, cULus, RoHS (EU-Richtlinie 2011/65/EU und Änderung 2015/863), REACH, TSCA
• Besondere Merkmale:
  • Kompaktes Design für platzsparende Installation
  • Sichtbare Kontakte für Sicherheit (für 100 A und höher, anwendbar auf Serie)
  • Modulares Design für schnellere Installation und Zubehörkompatibilität
  • Messer-Kontaktlösung für geringe Leistungsverluste und Wärmeentwicklung
• Abmessungen:
  • Breite: 105 mm
  • Höhe: 91,5 mm
  • Tiefe/Länge: 84,5 mm
• Gewicht: 0,6 kg
• HS-Code: 8536.50.80
• Herkunftsland: Finnland
