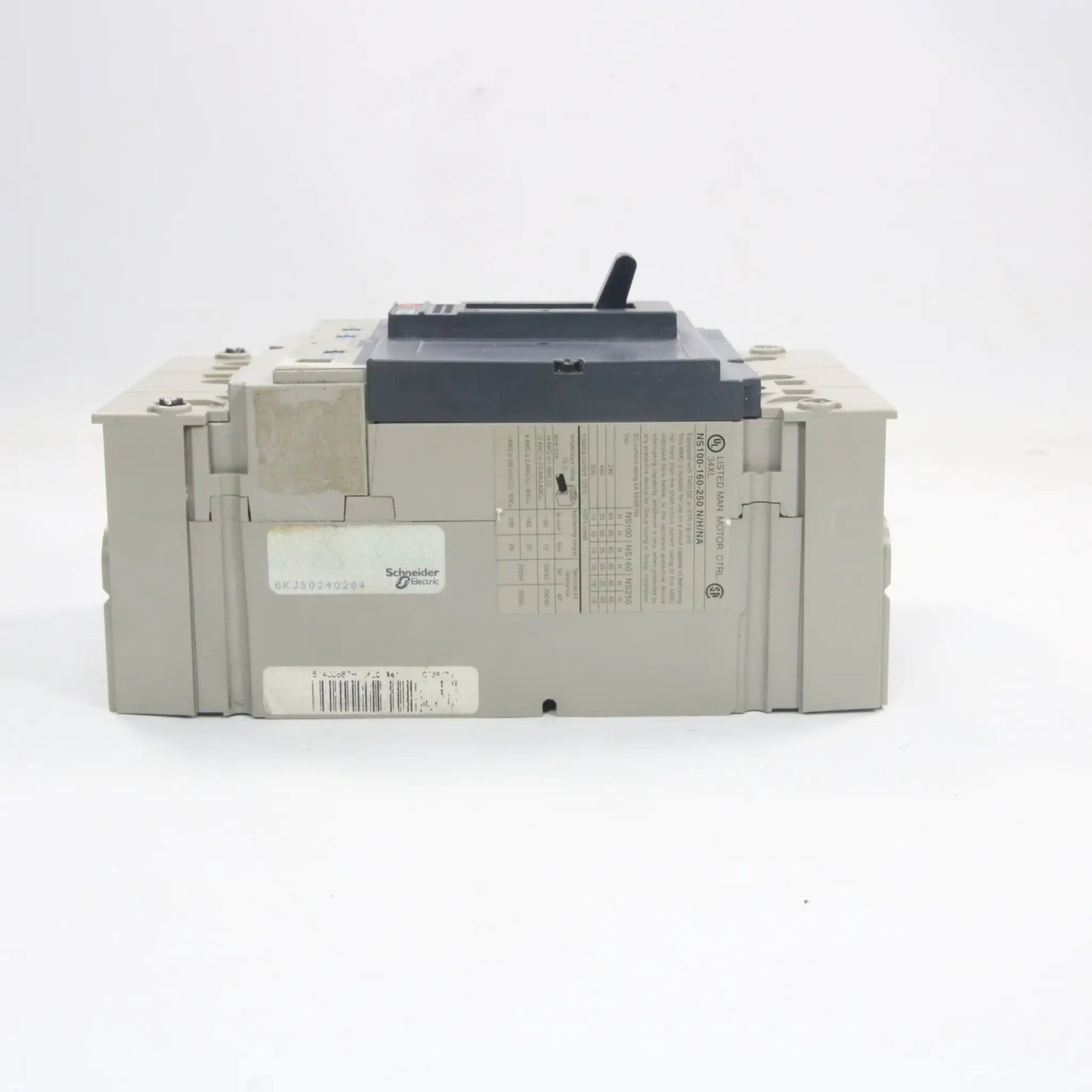

Merlin Gerin NS 160 N STR 22 SE

Technische Daten des Leitungsschutzschalters Merlin Gerin NS160N STR22SE

• Produkttyp: Leistungsschalter im Gehäuse
• Hersteller: Schneider Electric (Merlin Gerin)
• Modell: NS160N STR22SE
• Geräteanwendung: Verteilung
• Polbeschreibung: 3P3T (3 Pole, 3 geschützt)
• Nennstrom (In):
  • 150 A bei 65 °C
  • 160 A bei 40 °C
• Auslöseeinheit Name: STR22SE
• Auslöseeinheit Technologie: Elektronisch
• Auslöseeinheit Nennwert:
  • 36 A bei 70 °C
  • 38 A bei 60 °C
  • 40 A bei 20 °C
• Schutzart:
  • Überlastschutz (Langzeit)
  • Kurzzeit-Kurzschlussschutz
  • Momentan-Kurzschlussschutz
• Nennisolationsspannung (Ui): 750 V AC 50/60 Hz (IEC 60947-2)
• Nennstoßspannungsfestigkeit (Uimp): 8 kV (IEC 60947-2)
• Nennbetriebs-Spannung (Ue):
  • 690 V AC 50/60 Hz (IEC 60947-2)
  • 750 V DC (IEC 60947-2)
• Netzart: AC, DC
• Netzfrequenz: 50/60 Hz
• Schaltvermögenscode: N
• Schaltvermögen (Icu):
  • 85 kA bei 220/240 V AC 50/60 Hz
  • 36 kA bei 380/415 V AC 50/60 Hz
  • 35 kA bei 440 V AC 50/60 Hz
  • 30 kA bei 500 V AC 50/60 Hz
  • 22 kA bei 525 V AC 50/60 Hz
  • 8 kA bei 660/690 V AC 50/60 Hz
  • 10 kA bei 600 V AC 50/60 Hz (UL 508)
  • 35 kA bei 480 V AC 50/60 Hz (UL 508)
  • 85 kA bei 240 V AC 50/60 Hz (UL 508)
• Nennbetriebs-Schaltvermögen (Ics):
  • 85 kA bei 220/240 V AC 50/60 Hz
  • 36 kA bei 380/415 V AC 50/60 Hz
  • 35 kA bei 440 V AC 50/60 Hz
  • 30 kA bei 500 V AC 50/60 Hz
  • 22 kA bei 525 V AC 50/60 Hz
  • 8 kA bei 660/690 V AC 50/60 Hz
• Eignung für Trennung: Ja (IEC 60947-2)
• Nutzungskategorie: Kategorie A
• Steuerungsart: Kippschalter
• Montageart: Fest
• Montageunterlage: Rückplatte
• Anschlussart: Frontanschluss (oben und unten)
• Anschlussabstand: 35 mm
• Langzeit-Auslösestrom-Einstellart (Ir): Einstellbar, 48 Stufen
• Langzeit-Auslösestrom-Einstellbereich: 0,4 bis 1 x In
• Langzeit-Auslöseverzögerung Einstellart: Fest
• Langzeit-Auslöseverzögerung Einstellbereich:
  • 90–180 s bei 1,5 x Ir
  • 3,2–5 s bei 7,2 x Ir
  • 5–7,5 s bei 6 x Ir
• Kurzzeit-Auslösestrom-Einstellart (Isd): Einstellbar, 8 Stufen
• Kurzzeit-Auslösestrom-Einstellbereich: 2 bis 10 x Ir
• Kurzzeit-Auslöseverzögerung Einstellart: Fest
• Kurzzeit-Auslöseverzögerung Einstellbereich: 0,04–0,06 s
• Momentan-Auslösestrom-Einstellart (Ii): Fest
• Momentan-Auslösestrom-Einstellbereich: ≥ 11 x In
• Anzeigetyp: LED
• Mechanische Lebensdauer: 40.000 Zyklen
• Elektrische Lebensdauer:
  • 20.000 Zyklen bei 440 V AC 50/60 Hz (In)
  • 40.000 Zyklen bei 440 V AC 50/60 Hz (In/2)
• Verschmutzungsgrad: 3 (IEC 60947)
• Schutzart (IP): IP40 (IEC 60529)
• Schutzart (IK): IK07 (EN 50102)
• Umgebungstemperatur Betrieb: -25 bis 70 °C
• Umgebungstemperatur Lagerung: -50 bis 85 °C
• Normenkonformität: IEC 60947-2
• Produktzertifikate: ASTA, LCIE, KEMA, ASEFA
• Garantie: 12 Monate BY UIP
• Abmessungen:
  • Höhe: 161 mm
  • Breite: 105 mm
  • Tiefe: 86 mm
• Gewicht: 2 kg
• HS-Code: 8536.20.90
• Herkunftsland:  Frankreich
