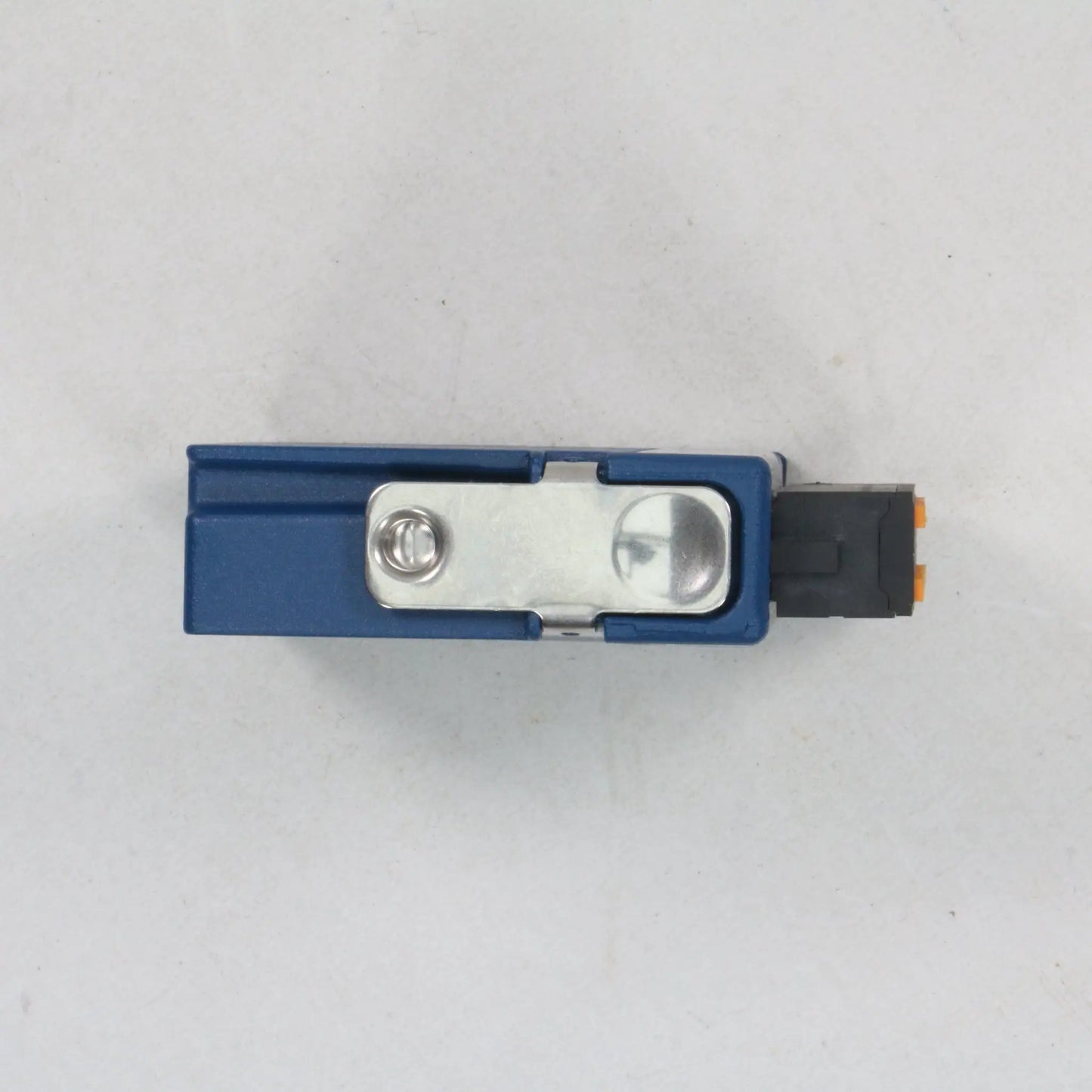

National Instruments NI 9375 Digitalmodul der C-Serie

National Instruments NI 9375 digitales C-Series-Modul

16-Kanal-24-V-DI, 16-Kanal-24-V-DO

30 VDC Vsup-zu-COM, Kanal-zu-COM

60 VDC DI-zu-DO-Isolierung

60 VDC CAT I, Kanal-zu-Erde-Isolierung

-40...+70C

Das NI-9375 ist ein digitales C-Series-Modul mit einer Kombination aus digitalen Eingängen und digitalen Ausgängen, das mit den Hardwareplattformen NI CompactDAQ oder CompactRIO funktioniert.

Es verfügt über 16 digitale Eingangsund 16 digitale Ausgangskanäle. Alle 16 Kanäle sind mit 24-V-Logikpegeln kompatibel. Die meisten der 16 dedizierten digitalen Ausgangsleitungen sind bei Verwendung einer externen Stromversorgung für Signale von 6 V bis 30 V geeignet. Obwohl die digitalen Eingangs- und Ausgangsleitungen eine ähnliche Schaltung nutzen, ist zu beachten, dass die digitale Ausgangsleitung eine maximale Schaltverzögerung von 500 μs hat. Das NI 9375 bietet eine Isolierung von 60 V zwischen den Eingangs- und Ausgangsgruppen und eine Spannungsfestigkeit von 1.000 Vrms zwischen Kanal und Erdung. Es ist mit modernen Logikpegeln und Signalen kompatibel und lässt sich direkt mit einer Vielzahl von Industrieschaltern, Messwertgebern und anderen Geräten verbinden.
