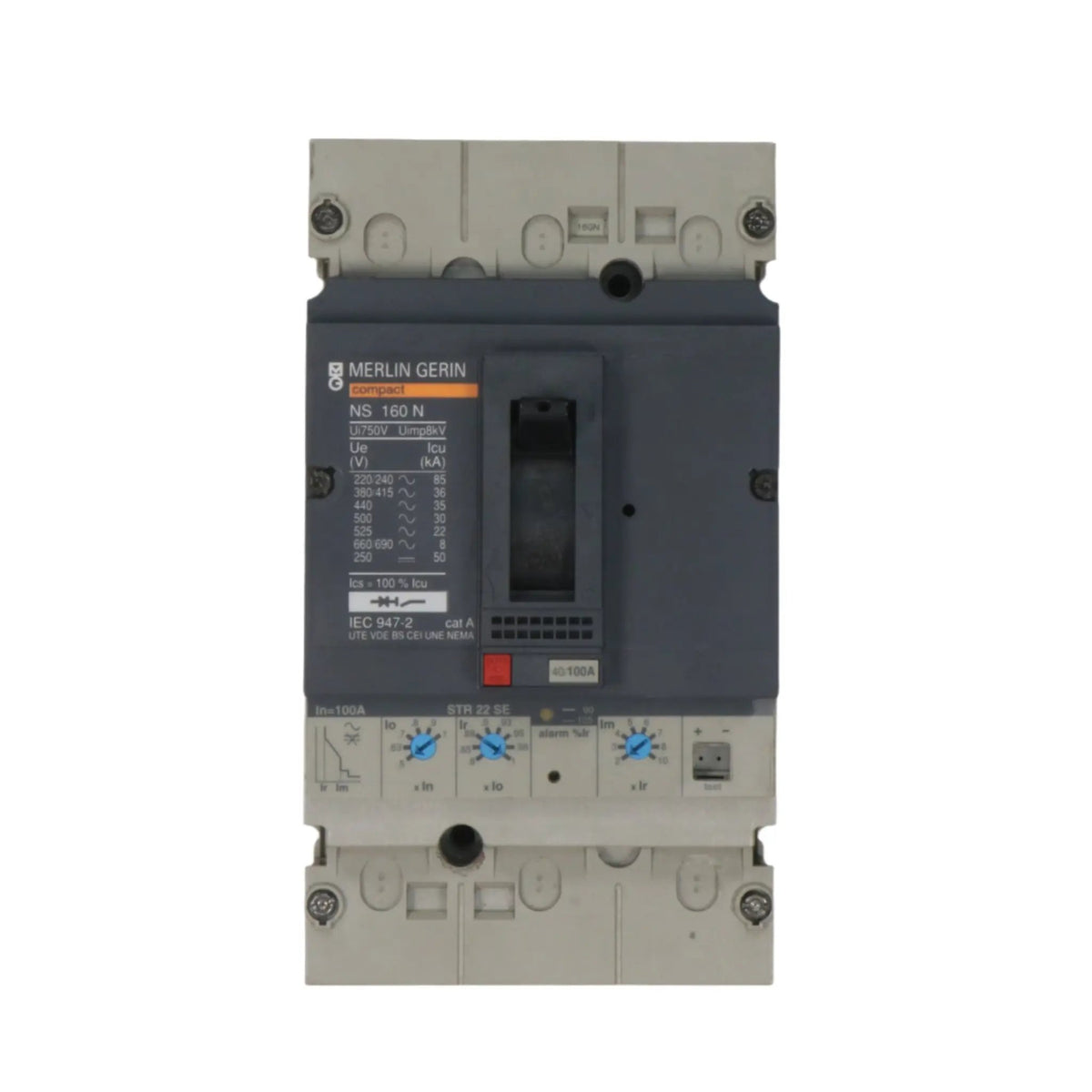

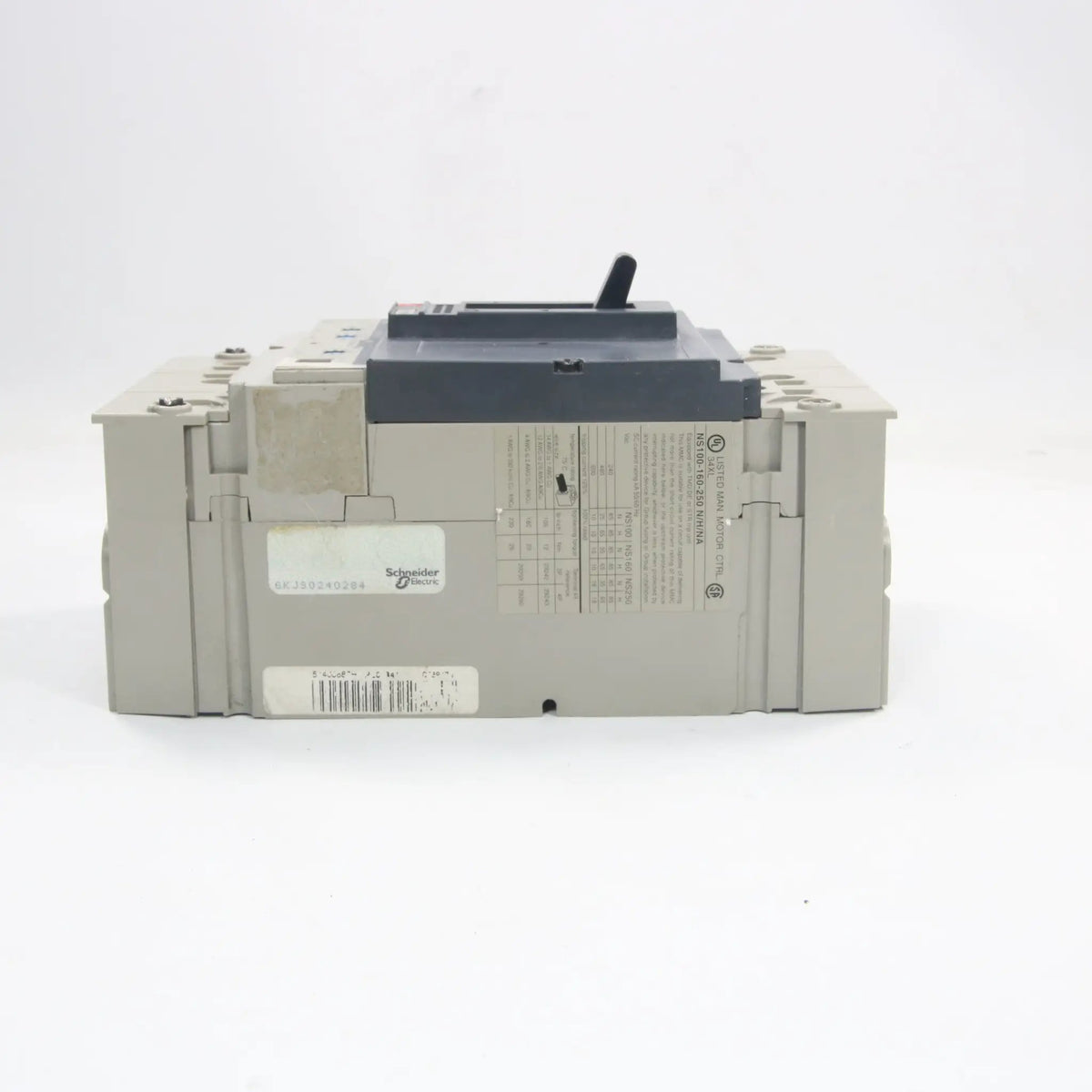

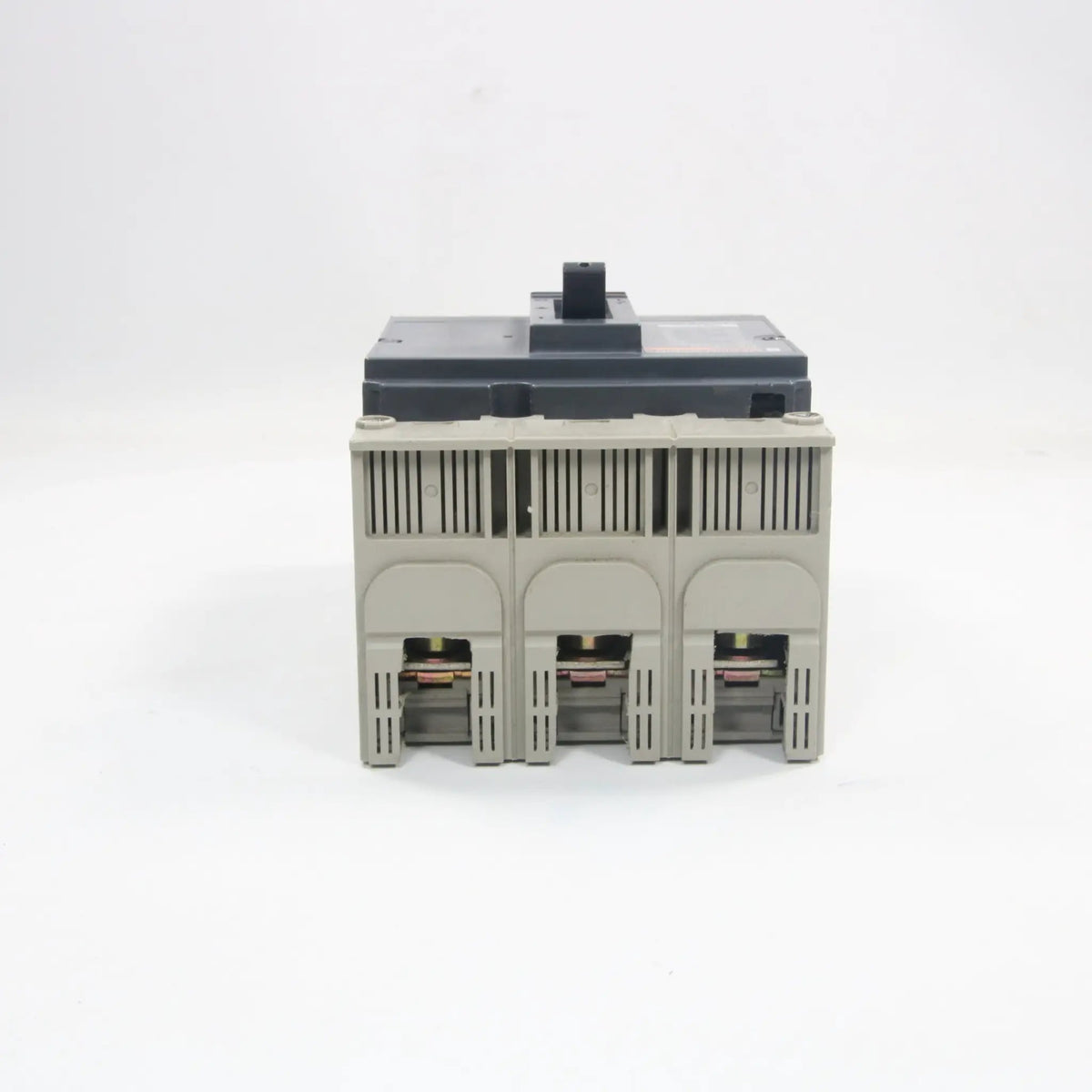

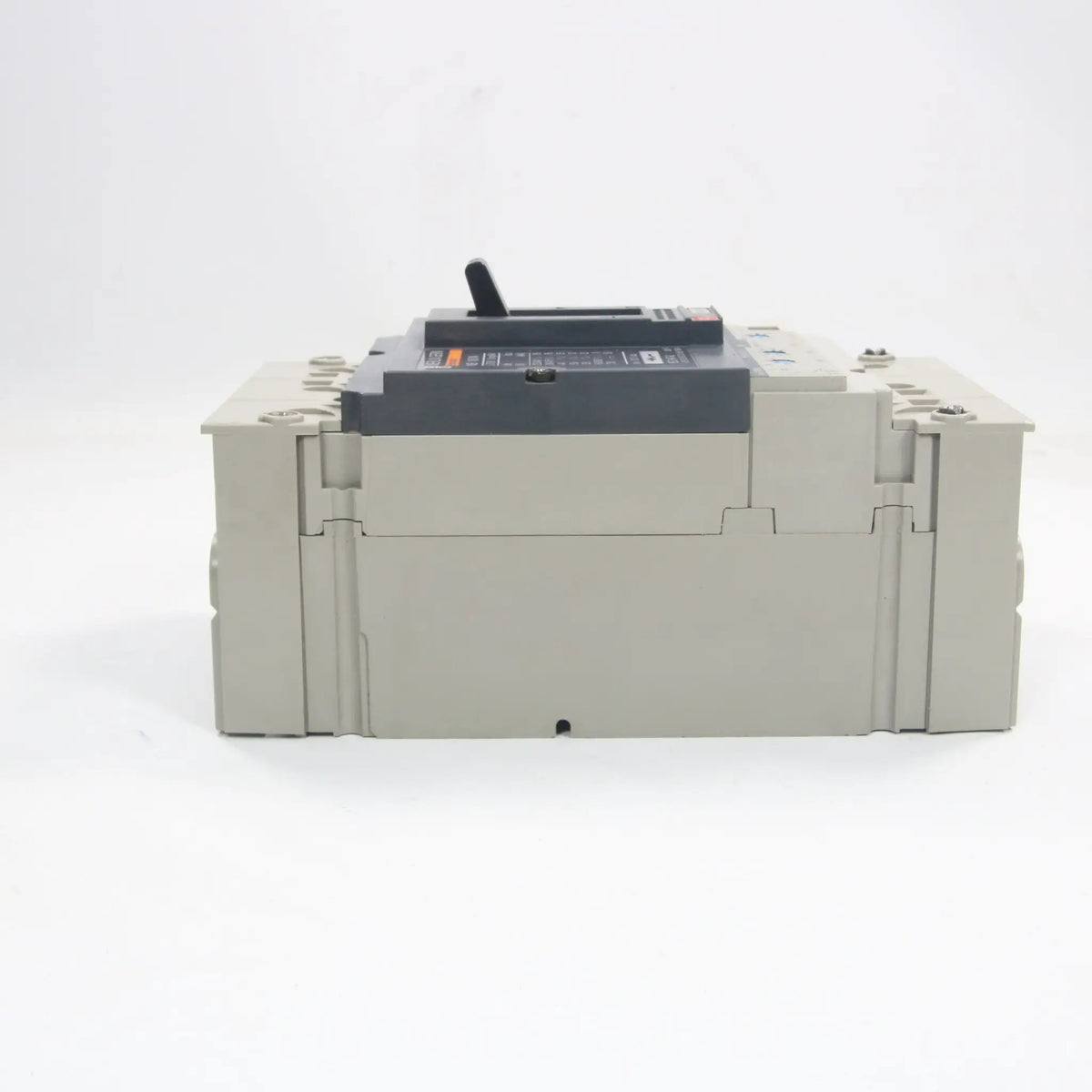

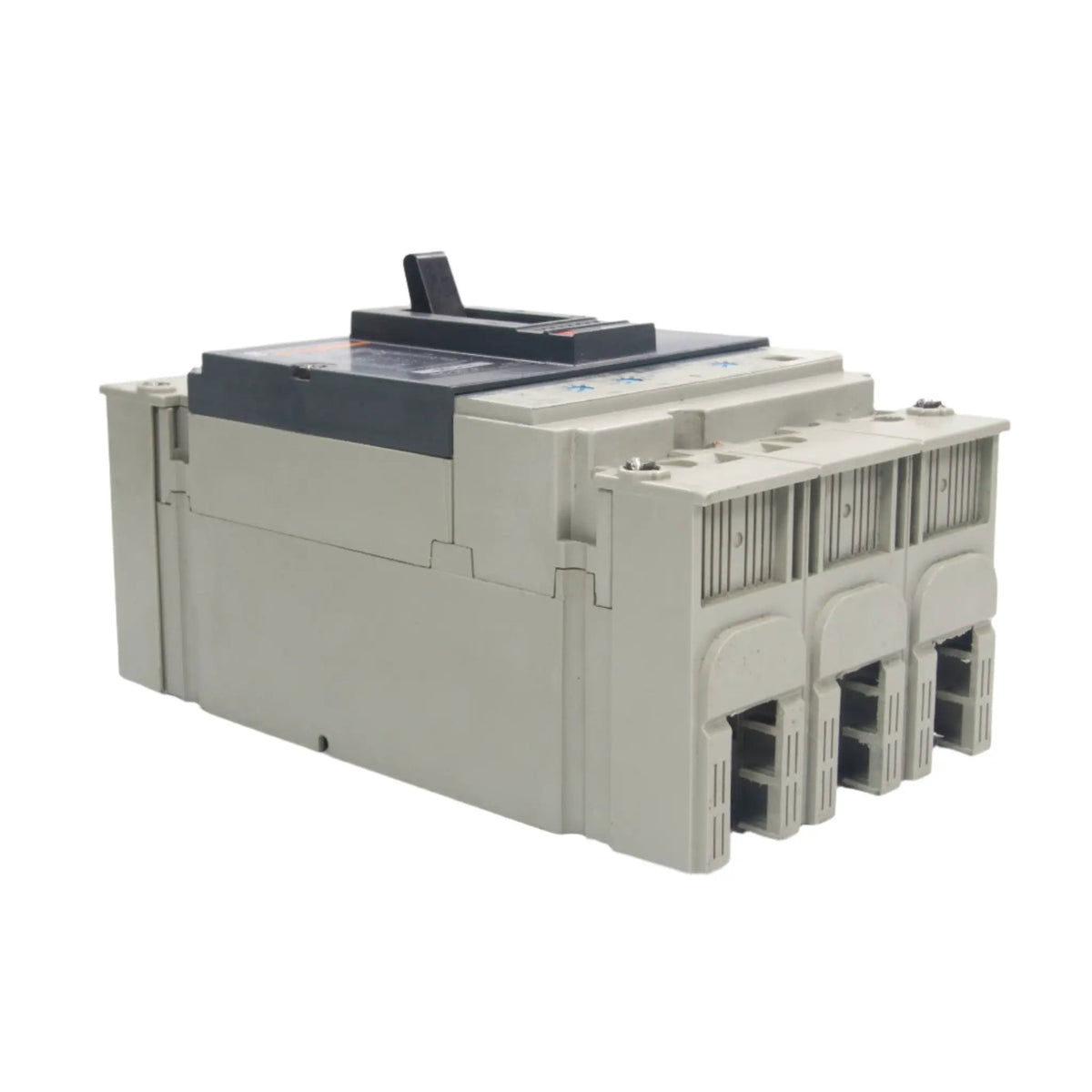

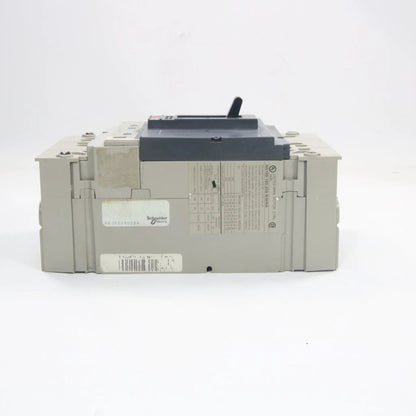

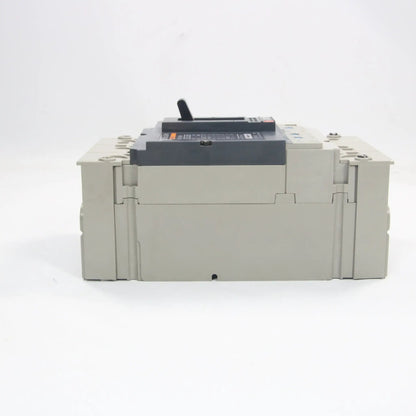

Merlin Gerin NS 160 N STR 22 SE

Προδιαγραφές διακόπτη ισχύος Merlin Gerin NS160N STR22SE

150 A στους 65 °C

160 A στους 40 °C

36 A στους 70 °C

38 A στους 60 °C

40 A στους 20 °C

Προστασία από υπερφόρτωση (μακρού χρόνου)

Προστασία από βραχυκύκλωμα βραχέος χρόνου

Στιγμιαία προστασία από βραχυκύκλωμα

Ονομαστική τάση αντοχής σε κρουστική τάση (Uimp): 8 kV (IEC 60947-2)

690 V AC 50/60 Hz (IEC 60947-2)

750 V DC (IEC 60947-2)

85 kA στα 220/240 V AC 50/60 Hz

36 kA στα 380/415 V AC 50/60 Hz

35 kA στα 440 V AC 50/60 Hz

30 kA στα 500 V AC 50/60 Hz

22 kA στα 525 V AC 50/60 Hz

8 kA στα 660/690 V AC 50/60 Hz

10 kA στα 600 V AC 50/60 Hz (UL 508)

35 kA στα 480 V AC 50/60 Hz (UL 508)

85 kA στα 240 V AC 50/60 Hz (UL 508)

85 kA στα 220/240 V AC 50/60 Hz

36 kA στα 380/415 V AC 50/60 Hz

35 kA στα 440 V AC 50/60 Hz

30 kA στα 500 V AC 50/60 Hz

22 kA στα 525 V AC 50/60 Hz

8 kA στα 660/690 V AC 50/60 Hz

Τύπος ρύθμισης διέγερσης μακρού χρόνου (Ir): Ρυθμιζόμενο, 48 ρυθμίσεις

Εύρος ρύθμισης διέγερσης μακρού χρόνου: 0.4 έως 1 x In

Τύπος ρύθμισης καθυστέρησης μακρού χρόνου: Σταθερό

90–180 s στο 1.5 x Ir

3.2–5 s στο 7.2 x Ir

5–7.5 s στο 6 x Ir

Τύπος ρύθμισης διέγερσης βραχέος χρόνου (Isd): Ρυθμιζόμενο, 8 ρυθμίσεις

Εύρος ρύθμισης διέγερσης βραχέος χρόνου: 2 έως 10 x Ir

Τύπος ρύθμισης καθυστέρησης βραχέος χρόνου: Σταθερό

Εύρος ρύθμισης καθυστέρησης βραχέος χρόνου: 0.04–0.06 s

Τύπος ρύθμισης στιγμιαίας διέγερσης (Ii): Σταθερό

Εύρος ρύθμισης στιγμιαίας διέγερσης: ≥ 11 x In

20.000 κύκλοι στα 440 V AC 50/60 Hz (In)

40.000 κύκλοι στα 440 V AC 50/60 Hz (In/2)

Θερμοκρασία περιβάλλοντος αέρα για λειτουργία: -25 έως 70 °C

Θερμοκρασία περιβάλλοντος αέρα για αποθήκευση: -50 έως 85 °C
