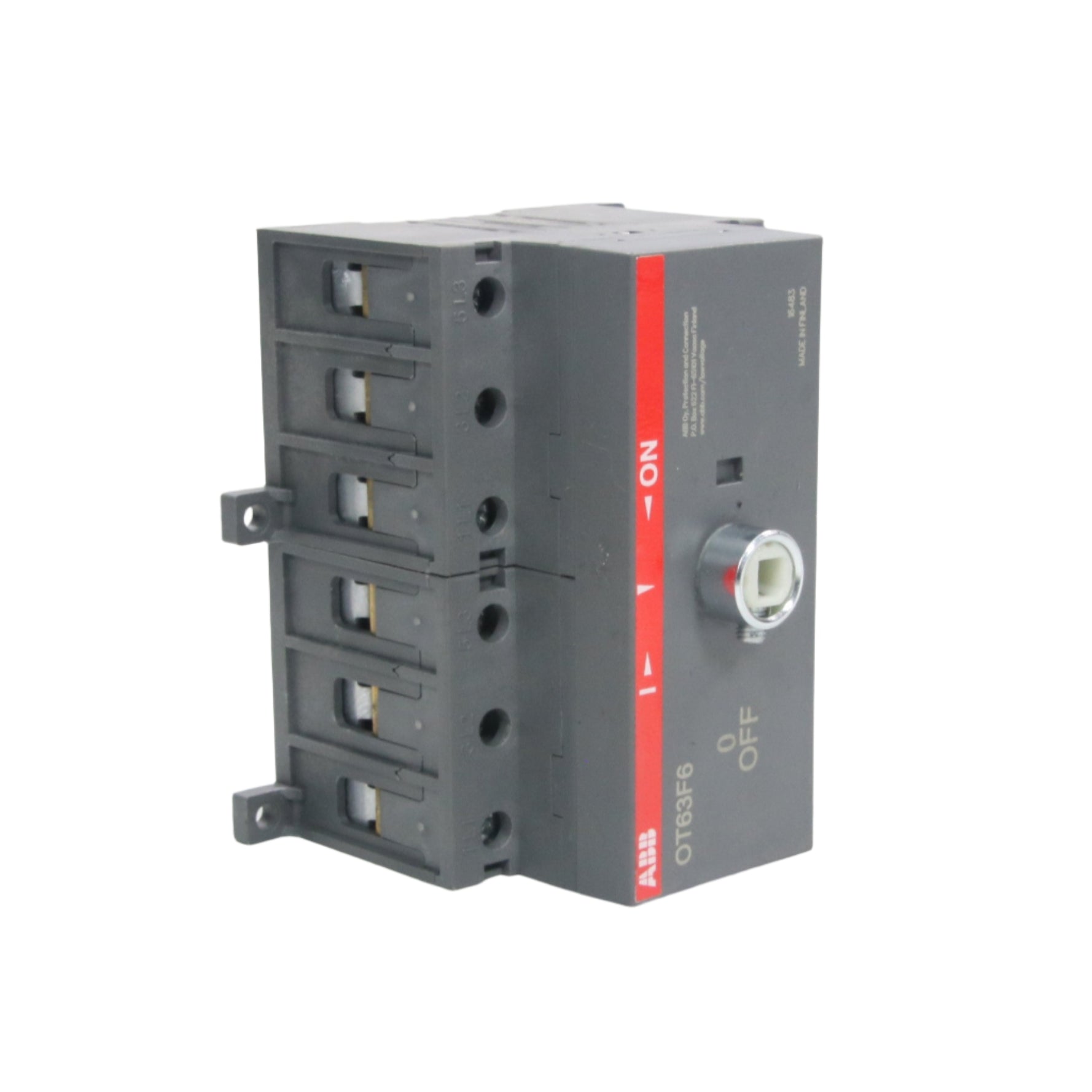

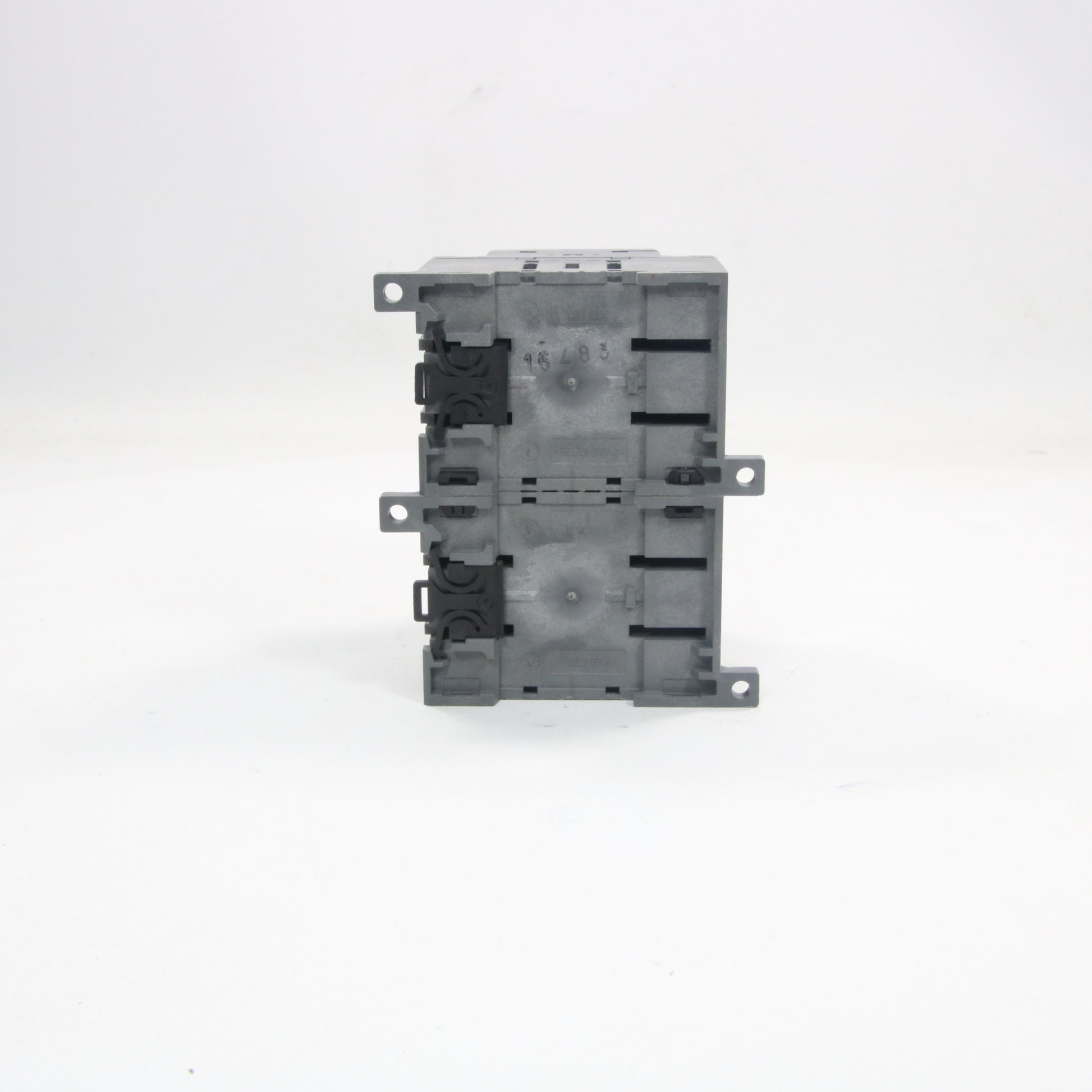

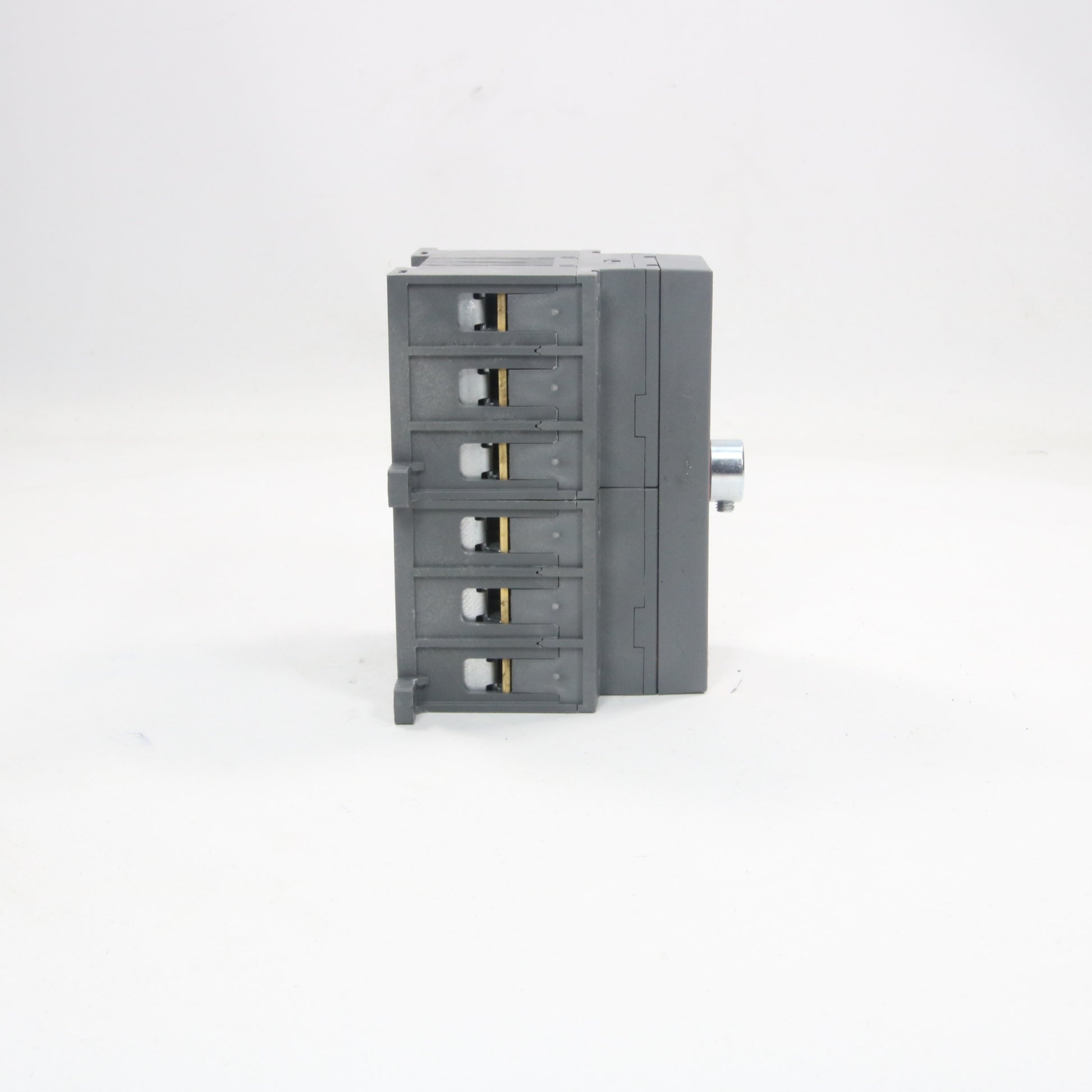

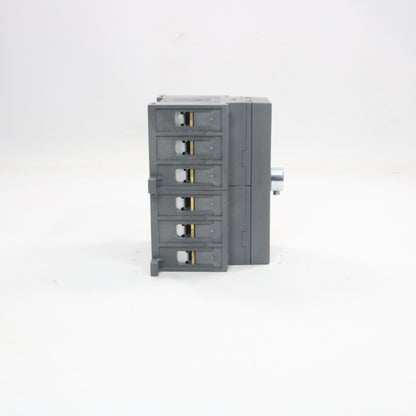

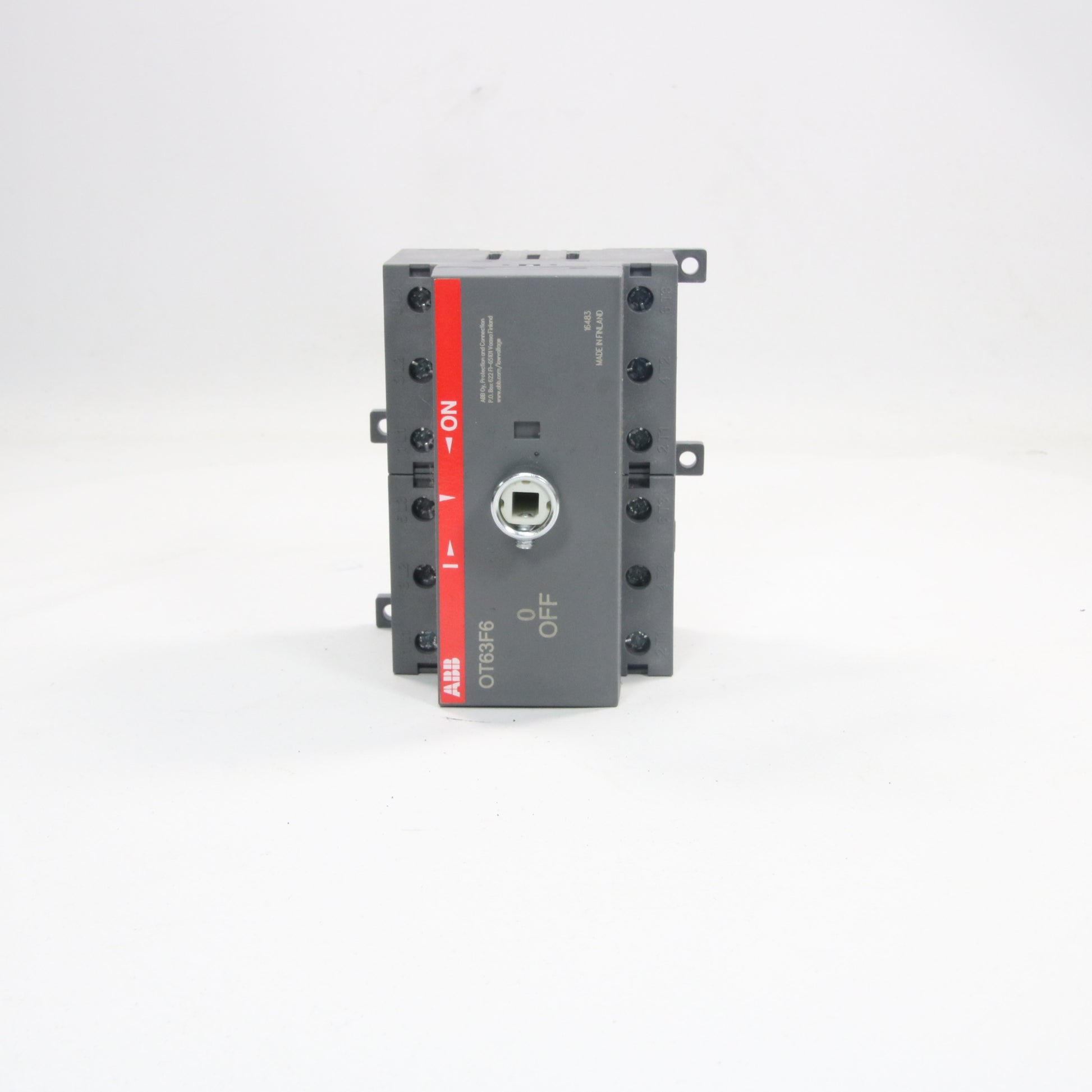

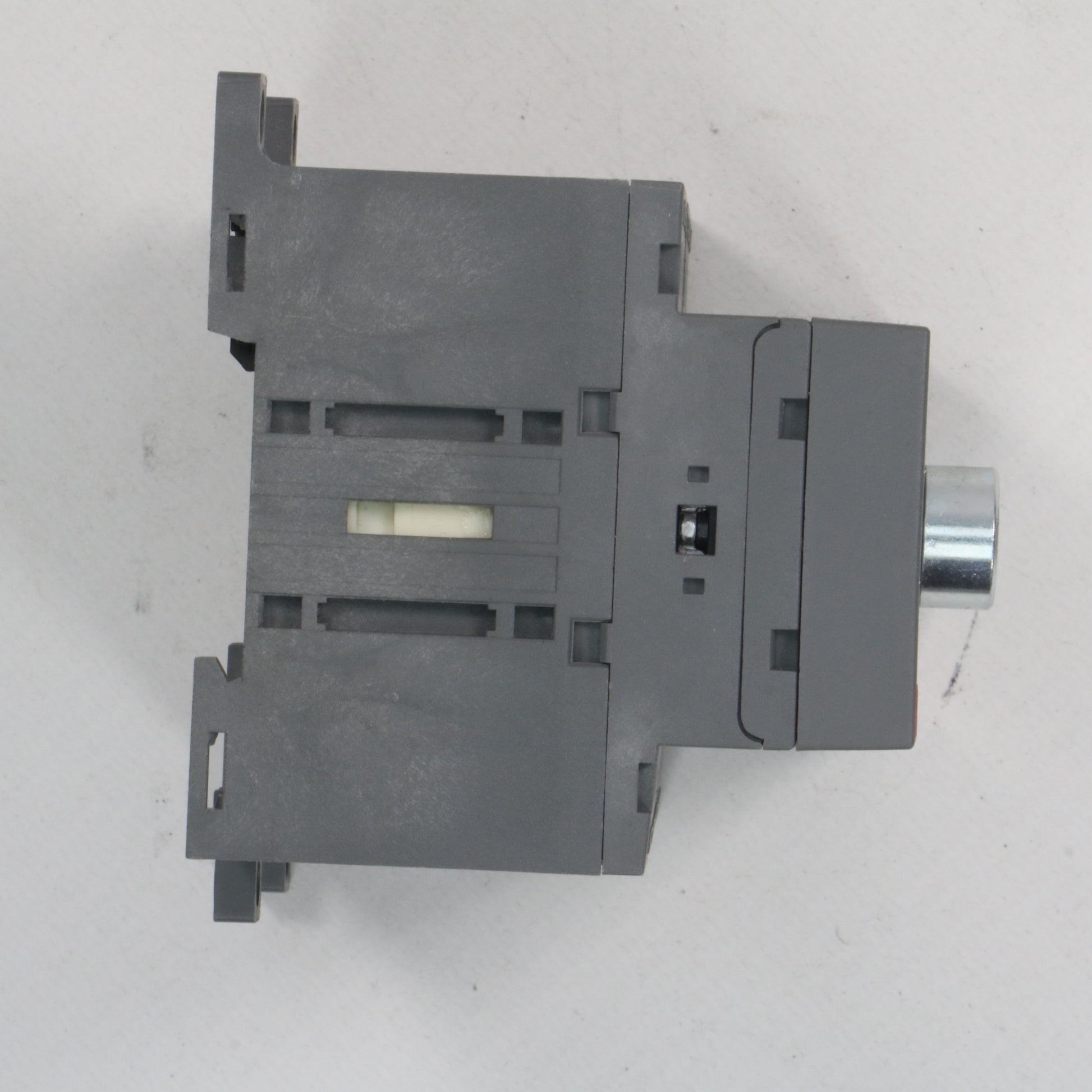

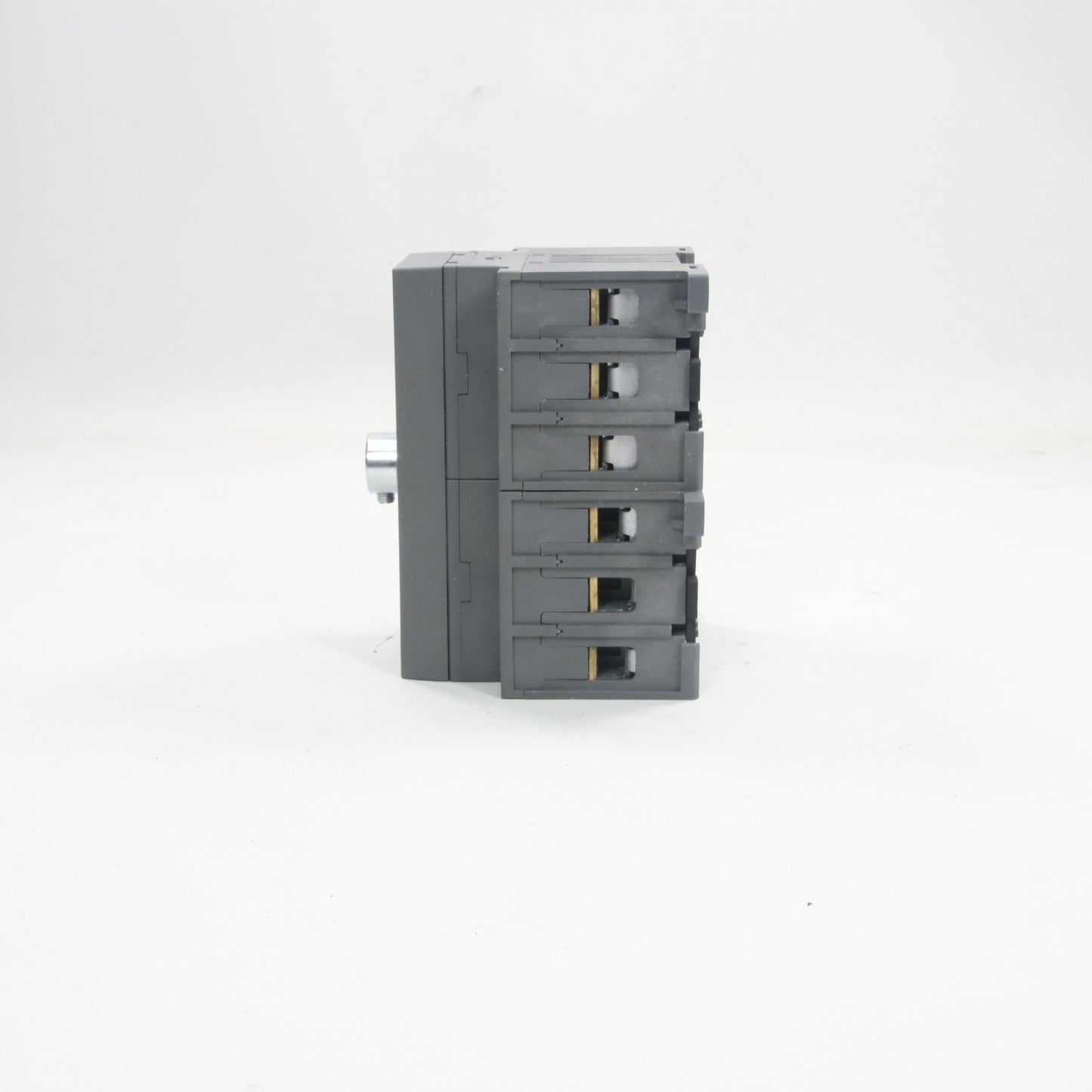

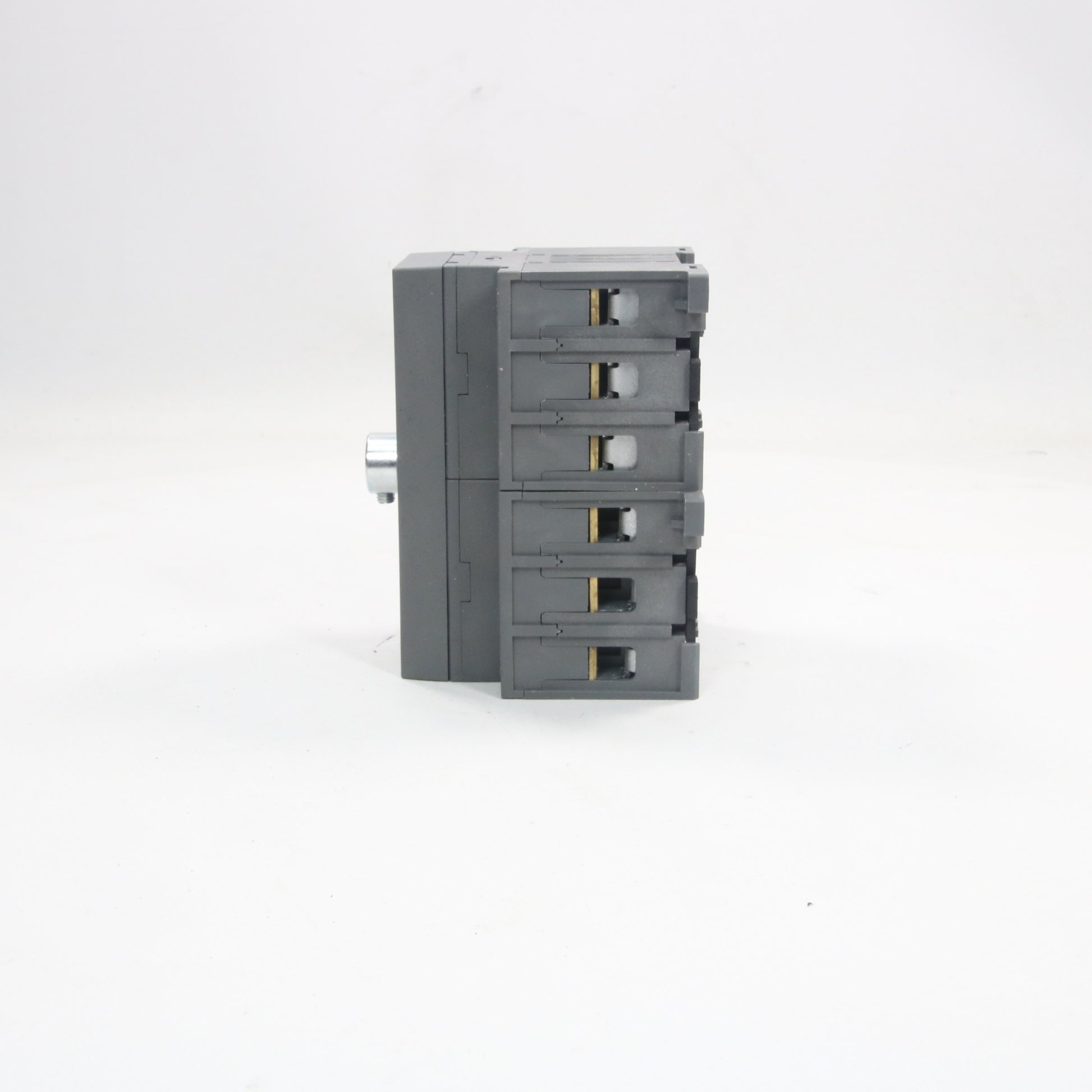

قطع‌کننده-کلید ABB OT63F6

مشخصات کلید قطع‌کننده ABB OT63F6:

• نوع محصول: کلید قطع‌کننده (کلید قطع غیر فیوزی)
• سازنده: ABB
• مدل: OT63F6 (شناسه محصول: 1SCA105379R1001)
• کاربرد دستگاه: ایزولاسیون، کلیدزنی دستی و قطع در مدارهای ولتاژ پایین (مثلاً توزیع برق، مراکز کنترل موتور)
• توضیح قطب‌ها: 6P (6 قطب)
• جریان نامی عملکردی AC-21A (Ie):
  • 63 A در 380–415 V
  • 63 A در 500 V
  • 63 A در 690 V
• جریان نامی عملکردی AC-22A (Ie):
  • 63 A در 380–415 V
  • 63 A در 500 V
  • 63 A در 690 V
• جریان نامی عملکردی AC-23A (Ie):
  • 63 A در 380–415 V
  • 45 A در 500 V
  • 20 A در 690 V
• توان نامی عملکردی AC-23A (Pe):
  • 11 کیلووات در 220–240 V
  • 22 کیلووات در 400–415 V
  • 22 کیلووات در 500 V
  • 15 کیلووات در 690 V
• جریان حرارتی معمول در هوای آزاد (Ith): 63 A در 40 درجه سانتی‌گراد
• جریان حرارتی معمول (Ithe): 63 A (کاملاً محصور)
• ولتاژ نامی عملکردی: 750 V AC (مدار اصلی)
• حداکثر ولتاژ عملکرد UL/CSA: 600 V AC
• ولتاژ عایقی نامی (Ui): 750 V (استاندارد IEC/EN 60664-1)
• ولتاژ ضربه‌ای نامی (Uimp): 8 کیلوولت
• جریان اتصال کوتاه شرطی نامی (Inc):
  • 50 کیلوآمپر با فیوز 100 A در ≤415 V
  • 100 کیلوآمپر با فیوز 100 A در 500 V
  • 50 کیلوآمپر با فیوز 80 A در 690 V
• ظرفیت قطع اتصال کوتاه نامی (Icm): 1.4 کیلوآمپر در 690 V
• جریان تحمل اتصال کوتاه کوتاه‌مدت نامی (Icw): 1.5 کیلوآمپر به مدت 1 ثانیه
• تلفات توان: 2.8 W به ازای هر قطب در شرایط عملکرد نامی
• حالت عملکرد: عملکرد از جلو
• نوع دسته: دسته گردان (دسته و محور شامل نمی‌شود)
• نوع نصب: نصب روی پایه، قابل نصب روی ریل DIN
• موقعیت ترمینال‌های خط: ورودی بالا – خروجی پایین یا ورودی پایین – خروجی بالا
• نوع اتصال: ترمینال‌های پیچ‌خور با گیره محافظت‌شده
• سطح مقطع کابل:
  • انعطاف‌پذیر با سرسیم: 1 × 1.5–4 میلی‌متر مربع
  • سیم جامد: 1 × 1.5–6 میلی‌متر مربع
  • انعطاف‌پذیر: 1 × 1.5–35 میلی‌متر مربع
  • سیم چند رشته‌ای: 1 × 1.5–35 میلی‌متر مربع
• طول لخت کردن سیم: 10–12 میلی‌متر
• گشتاور سفت کردن: 2 نیوتن‌متر (استاندارد IEC 60947-1)؛ 18 اینچ-پوند (UL/CSA)
• پیچ‌گوشتی پیشنهادی: Pozidriv 2
• درجه حفاظت: جلو IP20 (استاندارد IEC 60529)
• درجه آلودگی: 3
• دوام مکانیکی: 20,000 سیکل
• جریان نامی آمپر UL/CSA: 60 A
• توان اسب بخار UL/CSA:
  • تک فاز:
    • 2 اسب بخار در 110–120 V AC
    • 7.5 اسب بخار در 240 V AC
    • 15 اسب بخار در 440–480 V AC
    • 15 اسب بخار در 550–600 V AC
  • سه فاز:
    • 15 اسب بخار در 220–240 V AC
    • 30 اسب بخار در 440–480 V AC
    • 30 اسب بخار در 550–600 V AC
• استانداردهای تطابق:
  • IEC 60947-3
  • UL 508
  • CSA C22.2 شماره 14
• گواهی‌های محصول: CE، cULus، RoHS (دستورالعمل اتحادیه اروپا 2011/65/EU و اصلاحیه 2015/863)، REACH، TSCA
• ویژگی‌های ویژه:
  • طراحی جمع‌وجور برای نصب صرفه‌جویی در فضا
  • تماس‌های قابل مشاهده برای ایمنی (برای 100 A و بالاتر، قابل اعمال به سری)
  • طراحی مدولار برای نصب سریع‌تر و سازگاری با لوازم جانبی
  • راه‌حل تماس چاقویی برای کاهش تلفات توان و حرارت
• ابعاد:
  • عرض: 105 میلی‌متر
  • ارتفاع: 91.5 میلی‌متر
  • عمق/طول: 84.5 میلی‌متر
• وزن: 0.6 کیلوگرم
• کد تعرفه گمرکی: 8536.50.80
• کشور سازنده: فنلاند
