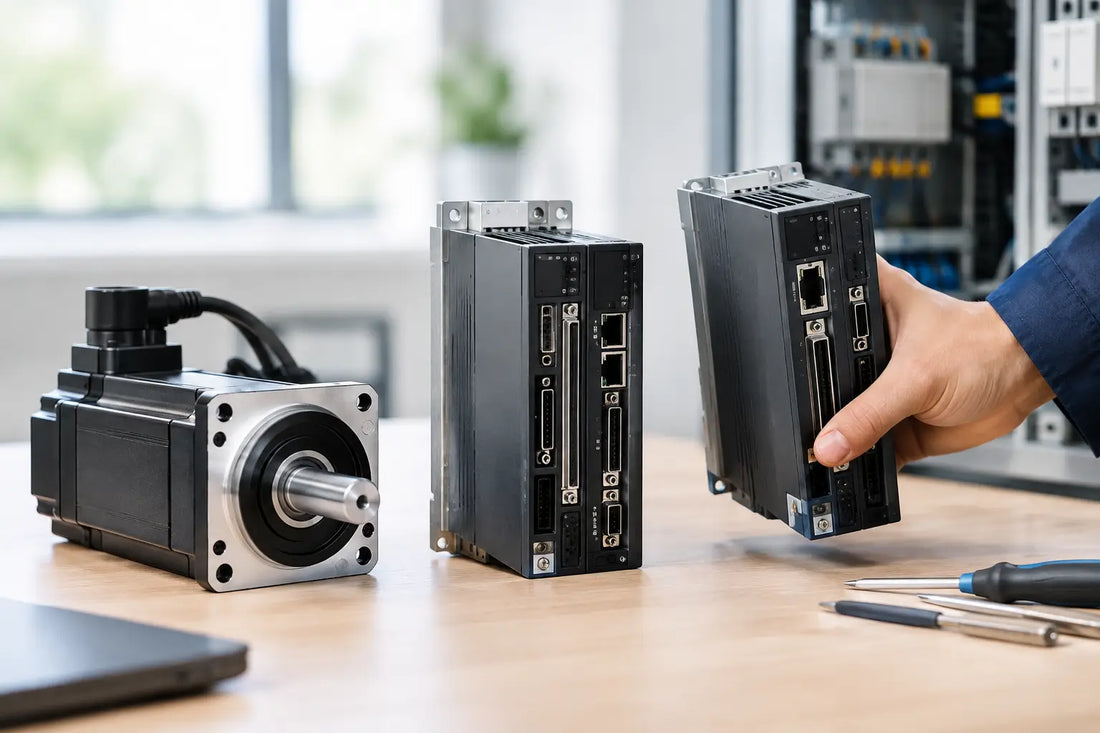

Servokäytöt: valinnan ja vaihtamisen perusteet
Servokäytön vikaantuminen voi pysäyttää paljon muutakin kuin yhden moottorin. Pakkauslinjassa, CNC-koneessa, robottisolussa tai kuljetinjärjestelmässä käyttölaite muuntaa liikeohjauksen komennot hallituksi vääntömomentiksi, nopeudeksi ja asemoinniksi. Kun servokäyttö vikaantuu, kunnossapitotiimi tarvitsee muutakin kuin ulkoisesti samannäköisen osan. Tarvitaan teknisesti yhteensopiva laite, jolla kone voidaan palauttaa käyttöön aiheuttamatta uusia käyttöönotto-ongelmia.
Kun tuotantolaitoksissa käytetään nykyisiä automaatiojärjestelmiä vanhojen laitteiden rinnalla, korvaavan laitteen hankintaan liittyy usein käytännön valinta: korjataanko asennettu käyttölaite, etsitäänkö täsmälleen sama osanumero vai selvitetäänkö yhteensopivan version käyttömahdollisuus. Sopiva ratkaisu riippuu viasta, sovelluksesta, saatavilla olevista dokumenteista ja siitä, kuinka pitkän käyttökatkon tuotanto kestää.
Servokäyttöjen tehtävä liikejärjestelmässä
Servokäyttö vastaanottaa käskyn liikeohjaimelta, PLC-ohjaimelta, CNC-ohjaimelta tai robotin ohjaimelta ja syöttää servomoottoriin säädeltyä sähkötehoa. Se vertaa jatkuvasti käskettyä liikettä anturilta, resolverilta tai muulta takaisinkytkentälaitteelta saamaansa palautteeseen. Suljetun säätöpiirin ansiosta järjestelmä voi pitää asemansa, kiihdyttää ennakoitavasti, hallita vääntömomenttia ja korjata kuormituksen muutoksia.
Käyttölaite ei ole pelkkä moottorinkäynnistin. Tavallinen moottorinkäynnistin käynnistää ja pysäyttää moottorin, kun taas servokäyttö ohjaa liikettä yksityiskohtaisesti. Koneen rakenteesta riippuen se voi toimia asema-, nopeus- tai vääntömomenttitilassa. Se valvoo myös esimerkiksi ylivirtaa, ylijännitettä, ylikuumenemista, takaisinkytkennän katoamista, seuraamisvirhettä ja tiedonsiirtovikoja.
Tämän vuoksi käyttölaite on tiiviisti yhteydessä liikejärjestelmän muihin osiin. Moottori, takaisinkytkentäkaapeli, virtakaapeli, ohjain, ohjelmointiparametrit, jarruvastus, verkkojännite ja verkkoliitäntä voivat kaikki vaikuttaa siihen, toimiiko korvaava laite odotetusti.
Yleiset sovellukset
Servokäyttöjä käytetään sovelluksissa, joissa liikkeen tarkka hallinta on tärkeää. Tyypillisiä esimerkkejä ovat poiminta- ja asettelulaitteet, teollisuusrobotit, jatkojalostuskoneet, etiketöintijärjestelmät, painokoneet, automaattiset kokoonpanolaitteet, työstökoneet, lavankäärintäkoneet ja nopeat materiaalinkäsittelyjärjestelmät.
Näissä sovelluksissa liikkeen suorituskyky vaikuttaa yleensä suoraan tuotannon laatuun. Taajuusmuuttaja, joka toimii mutta ei saavuta vaadittua kiihtyvyyttä tai asemointitarkkuutta eikä pysty synkronoitumaan, voi silti aiheuttaa hylkyjä, jumiutumisia tai turvallisuuteen liittyviä vikoja. Siksi oikean laitteen tarkka tunnistaminen on tärkeää ennen korvaavan tuotteen tilaamista.
Näin tunnistat oikean servokäytön
Aloita servokäytön arvokilvessä olevasta täydellisestä valmistajan osanumerosta, myös jälkiliitteistä ja revisiotunnisteista. Perusluettelonumero voi kertoa tuoteperheen, mutta loppumerkit voivat ilmaista jänniteluokan, vahvistimen kapasiteetin, laiteohjelmiston sukupolven, verkkovaihtoehdon, turvatoiminnon, pinnoitteen tai alueversion. Nämä yksityiskohdat eivät ole pelkkiä kosmeettisia seikkoja.
Kirjaa myös liitetyn servomoottorin mallinumero. Monet valmistajat suunnittelevat servojärjestelmät yhteen sovitetuiksi servokäytön ja moottorin tuoteperheiksi. Servokäyttö voi käynnistyä eri moottorilla, mutta käytössä voi ilmetä enkooderivikoja, puutteellista viritystä, virheellistä kommutointia tai ylivirtahälytyksiä. Suorassa korvaamisessa käytössä olevan moottorin malli on yksi hyödyllisimmistä yhteensopivuuden tarkistuksista.
Tarkista syöttöjännite ennen yksikön valintaa. Servokäytöt on yleensä suunniteltu 200-240 VAC:n, 380-480 VAC:n tai muille syöttöjännitealueille, ja ne voivat olla yksi- tai kolmivaiheisia. Vertaa servokäytön lähtövirtaa ja jatkuvaa tai huipputehoa asennettuun yksikköön. Suuremman nimellisarvon servokäyttö ei aina sovi suoraan tilalle, sillä runkokoko, parametrit, suojausasetukset, yhteensopivuus ohjaimen kanssa ja koneen hyväksyntävaatimukset voivat poiketa toisistaan.
Tarkista myös ohjausliitäntä. Vanhemmissa järjestelmissä voidaan käyttää analogisia nopeus- tai momenttiohjeita, pulssijonoja, valmistajakohtaisia valokuituliitäntöjä, erillisiä liikeväyliä tai vanhoja kenttäväyläverkkoja. Uudemmissa järjestelmissä voidaan käyttää EtherNet/IP-, EtherCAT-, PROFINET-, SERCOS-, MECHATROLINK- tai muita protokollia. Fyysisesti samankaltainen servokäyttö, jossa on väärä liitäntä, ei pysty viestimään ohjaimen kanssa.
Ennen hankintaa kerättävät tiedot
Selkeä kuva servokäytön arvokilvestä ja liitinjärjestelystä voi ehkäistä kalliita virheitä. Ilmoita asennetun yksikön täydellinen osanumero, moottorin osanumero, vikakoodi, syöttöjännite, ohjaimen tai CNC-järjestelmän malli sekä mahdolliset lisäkortit. Jos koneeseen on tehty muutoksia, merkitse nekin muistiin.
Jos servokäyttö on vikaantunut, tarkista ensin ulkoiset syyt äläkä oleta, että itse yksikkö on ainoa ongelman aiheuttaja. Vaurioituneet takaisinkytkentäkaapelit, löysät enkooderiliittimet, moottorin käämityksen viat, puutteellinen maadoitus, likaantuneet jäähdytyskanavat, vikaantuneet jarrutuskomponentit ja syöttövirran ongelmat voivat aiheuttaa käyttöhälytyksiä. Jos vaihdat servokäytön korjaamatta perimmäistä syytä, uusi yksikkö voi vikaantua pian käynnistyksen jälkeen.
Tarkan, yhteensopivan, käytetyn ja korjatun servokäytön valinta
Täsmälleen samanlainen korvaava laite on yleensä pienimmän riskin vaihtoehto, jos sellainen on saatavilla. Se säilyttää alkuperäisen moottoriparin, ohjainliitännän, johdotusjärjestelyn ja konfigurointitavan. Tämä on erityisen arvokasta, kun kone on valmistajakohtainen, dokumentaatio on puutteellinen tai seisokin vuoksi ei ole aikaa teknisiin muutoksiin.
Yhteensopiva korvaava laite voi olla järkevä ratkaisu, kun alkuperäisen osan valmistus on lopetettu, mutta se edellyttää perusteellisempaa tarkistusta. Valmistajat tuovat joskus markkinoille seuraajamalleja, jotka edellyttävät sovittimia, muunnosasetuksia tai tiettyä laiteohjelmistoversiota tai joissa on muutetut liitinjärjestelyt. Toisinaan taas saman tuoteperheen malli voi olla sähköisesti samankaltainen, mutta sitä ei ole hyväksytty käytettäväksi saman takaisinkytkentälaitteen tai verkon kanssa. Yhteensopivuus on varmistettava teknisistä tiedoista, eikä sitä pidä olettaa ulkonäön perusteella.
Käytetyt servokäyttölaitteet ovat usein käytännöllinen ratkaisu vanhoihin koneisiin. Niiden avulla voidaan hankkia malleja, joiden valmistus on lopetettu ja joita ei enää saa tavanomaisista jakelukanavista, usein täydellistä modernisointia pienemmillä hankintakustannuksilla. Haittapuolena on, että laitteen kunto, testausmenettely, takuun kattavuus ja saatavuus vaihtelevat toimittajan mukaan. Kiireelliseen vaihtoon takuulla varustettu, tarkasti tunnistettu ja nopeasti toimitettava laite voi olla hyödyllisempi kuin viikkojen odotus uuden ratkaisun suunnittelun valmistumiseen.
Korjaaminen voi olla järkevää, jos asennettua käyttölaitetta on vaikea korvata, siinä on erikoisominaisuuksia tai sen konekohtaisen kokoonpanon toisintaminen veisi paljon aikaa. Päätös riippuu vian tyypistä ja korjauksen läpimenoajasta. Korjaus ei ole yhtä houkutteleva vaihtoehto, jos käyttölaitteessa on toistuvia vikoja, laajoja lämpövaurioita tai sisäisiä komponentteja ei ole saatavilla tai jos sen vanhentunut rakenne on muodostunut jatkuvaksi huoltoriskiksi.
Kriittisten laitteiden varalle monilla tehtailla pidetään vahvistettu varakäyttölaite paikan päällä. Varakäyttölaite on säilytettävä oikein, merkittävä sen tukeman koneen ja moottorin mukaan ja tarkistettava säännöllisesti suhteessa asennettuun laitteistoon. Testaamaton varakäyttölaite, jonka osanumero on puutteellinen, ei juuri auta tuotantokatkon aikana.
Tarkistukset ennen virran kytkemistä
Ennen korvaavan käyttölaitteen asentamista vertaa vanhaa ja uutta laitetta vierekkäin. Varmista liitinnastojen merkinnät, liitintyypit, maadoituspisteet, sulakkeita tai piirinsuojausta koskevat vaatimukset, ohjausjännite, takaisinkytkentäliitännät ja moottorin tehonsyöttöjohdot. Älä koskaan luota pelkästään johtojen väreihin, varsinkaan vanhoissa koneissa, joiden johdotuksia on voitu muuttaa aiempien korjausten yhteydessä.
Ota toimivan käytön parametreista varmuuskopio aina kun mahdollista. Servojärjestelmissä voi olla moottoritietoja, elektroninen välitys, nopeus- ja vääntömomenttirajat, kotiasetukset, paikkasäätösilmukan vahvistuskertoimet, suodatinarvot, jarrutusasetukset ja tiedonsiirto-osoitteet. Virheellisten parametrien lataaminen voi aiheuttaa odottamatonta liikettä, epävakautta tai välittömän vikatilan.
Noudata valmistajan lukitus- ja merkintämenettelyjä sekä purkautumisaikoja koskevia vaatimuksia. Servokäyttöihin voi jäädä vaarallinen tasavälipiirin jännite tulovirran katkaisun jälkeen. Asennuksen jälkeen kytke laitteeseen ensimmäisen kerran virta koneen ollessa turvallisessa tilassa ja tarkista käytön tila ennen liikkeen sallimista. Tarkista takaisinkytkennän oikeellisuus, moottorin pyörimissuunta, vakaa joutokäynti ja normaali virrankulutus ennen laitteen palauttamista tuotantoon.
Jos parametreja ei ole saatavilla, vältä suuria viritysmuutoksia hätäkorjauksen aikana. Aloita vahvistetuista moottori- ja käyttötiedoista ja varmista sitten liikkeen toiminta alennetulla nopeudella, jos sovellus sen sallii. Tyhjäkäynnillä toimivalta vaikuttava kone voi käyttäytyä eri tavalla tuotantokuormalla, etenkin jos hitausmomentti on suuri, indeksointi nopeaa tai käytössä on pystyakseli.
Vanhenemisen hallinta ennen kuin siitä tulee käyttökatkos
Servokäytön vanheneminen huomataan harvoin sopivalla hetkellä. Kone voi toimia luotettavasti vuosia ja sitten vikaantua sen jälkeen, kun OEM on lopettanut vahvistimen, moottorin tai takaisinkytkentäkaapelin valmistuksen. Vian ilmaantumiseen asti odottaminen rajoittaa vaihtoehtoja ja voi muuttaa hallittavissa olevan korjauksen pitkäksi käyttökatkoksi.
Parempi toimintatapa on tunnistaa kriittisten koneiden liikkeenohjauskomponentit, kirjata täydet osanumerot ja merkitä yksiköt, joiden valmistus on lopetettu tai joiden hankkiminen on vaikeaa. Pidä tallessa tiedot yhteensopivista moottoreista, parametrien varmuuskopioista, käyttöohjeista ja hyväksi todetuista varaosista. Näin kunnossapito- ja hankintatiimeillä on hyödylliset tiedot käytettävissään jo ennen kuin kiireellinen pyyntö saapuu ostoon.
Used Industrial Parts auttaa kunnossapitotiimejä hankkimaan uusia, käytettyjä ja tuotannosta poistuneita teollisuusautomaation komponentteja silloin, kun täsmälleen sopivan korvaavan osan saatavuus on tärkeää. Vanhojen servolaitteiden kohdalla kaikkien tunnistetietojen valmiiksi kokoaminen nopeuttaa siirtymistä hausta varmistukseen.
Hyödyllisin varaosa ei ole vain ensimmäinen toimitukseen lähtevä servokäyttö. Se on yksikkö, joka vastaa riittävän tarkasti koneen sähkö-, ohjaus-, takaisinkytkentä- ja käyttövaatimuksia, jotta luotettava tuotanto voidaan palauttaa mahdollisimman vähällä lisätyöllä.
