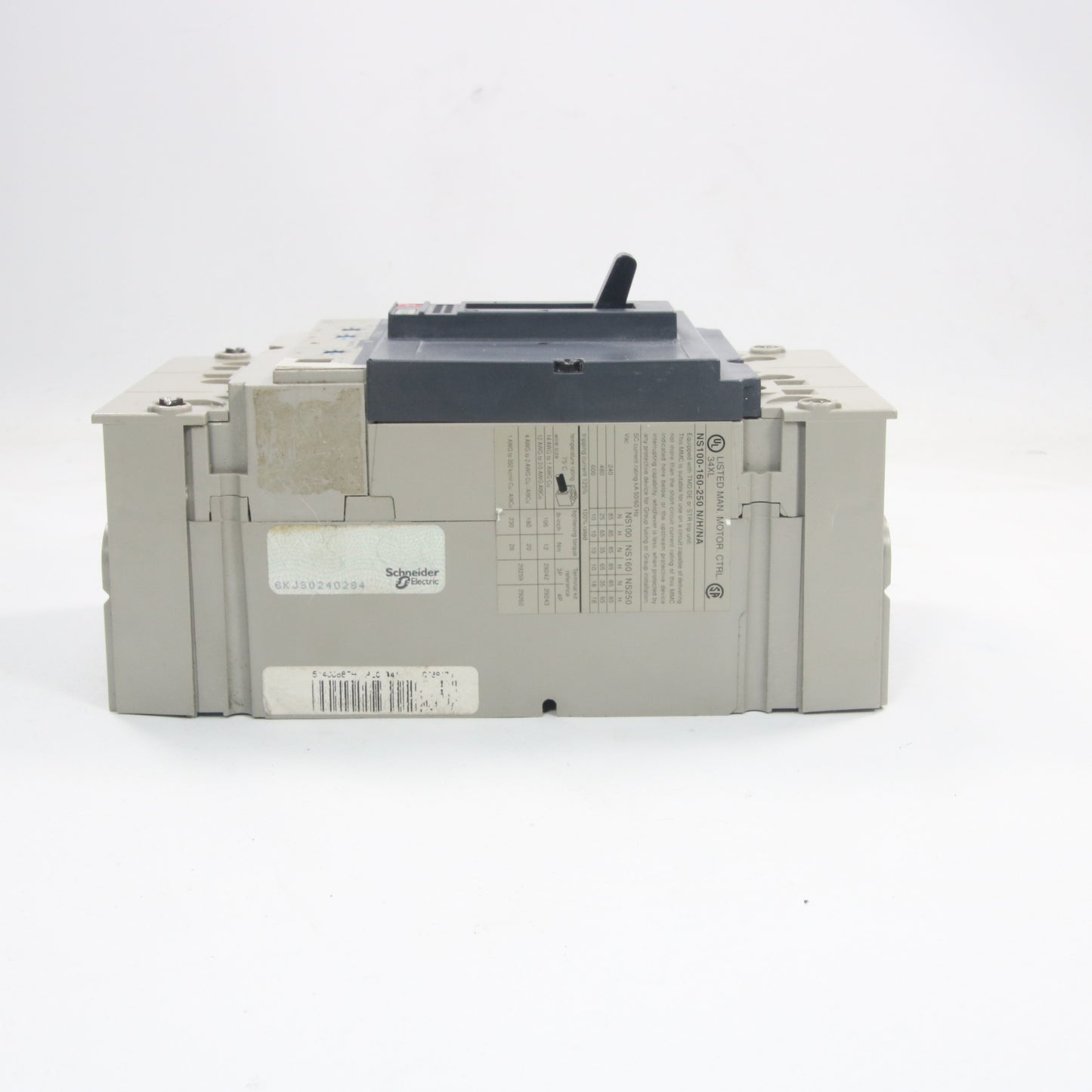

メルリン・ジェラン NS 160 N STR 22 SE

Merlin Gerin NS160N STR22SE サーキットブレーカースペック

• 製品タイプ: モールドケースサーキットブレーカー
• 製造元: シュナイダーエレクトリック (Merlin Gerin)
• モデル: NS160N STR22SE
• 用途: 配電
• 極数の説明: 3P3T (3極、3保護)
• 定格電流 (In):
  • 65 °Cで150 A
  • 40 °Cで160 A
• トリップユニット名: STR22SE
• トリップユニット技術: 電子式
• トリップユニット定格:
  • 70 °Cで36 A
  • 60 °Cで38 A
  • 20 °Cで40 A
• 保護タイプ:
  • 過負荷保護（長時間）
  • 短時間短絡保護
  • 瞬時短絡保護
• 定格絶縁電圧 (Ui): 750 V AC 50/60 Hz (IEC 60947-2)
• 定格インパルス耐電圧 (Uimp): 8 kV (IEC 60947-2)
• 定格動作電圧 (Ue):
  • 690 V AC 50/60 Hz (IEC 60947-2)
  • 750 V DC (IEC 60947-2)
• ネットワークタイプ: AC、DC
• ネットワーク周波数: 50/60 Hz
• 遮断容量コード: N
• 遮断容量 (Icu):
  • 220/240 V AC 50/60 Hzで85 kA
  • 380/415 V AC 50/60 Hzで36 kA
  • 440 V AC 50/60 Hzで35 kA
  • 500 V AC 50/60 Hzで30 kA
  • 525 V AC 50/60 Hzで22 kA
  • 660/690 V AC 50/60 Hzで8 kA
  • 600 V AC 50/60 Hzで10 kA (UL 508)
  • 480 V AC 50/60 Hzで35 kA (UL 508)
  • 240 V AC 50/60 Hzで85 kA (UL 508)
• 定格サービス遮断容量 (Ics):
  • 220/240 V AC 50/60 Hzで85 kA
  • 380/415 V AC 50/60 Hzで36 kA
  • 440 V AC 50/60 Hzで35 kA
  • 500 V AC 50/60 Hzで30 kA
  • 525 V AC 50/60 Hzで22 kA
  • 660/690 V AC 50/60 Hzで8 kA
• 絶縁適合性: はい (IEC 60947-2)
• 利用カテゴリ: カテゴリA
• 制御タイプ: トグル
• 取付方式: 固定
• 取付支持: バックプレート
• 接続タイプ: 前面接続（上下両方）
• 接続ピッチ: 35 mm
• 長時間投入調整タイプ (Ir): 調整可能、48段階
• 長時間投入調整範囲: 0.4～1 x In
• 長時間遅延調整タイプ: 固定
• 長時間遅延調整範囲:
  • 1.5 x Irで90～180秒
  • 7.2 x Irで3.2～5秒
  • 6 x Irで5～7.5秒
• 短時間投入調整タイプ (Isd): 調整可能、8段階
• 短時間投入調整範囲: 2～10 x Ir
• 短時間遅延調整タイプ: 固定
• 短時間遅延調整範囲: 0.04～0.06秒
• 瞬時投入調整タイプ (Ii): 固定
• 瞬時投入調整範囲: ≥ 11 x In
• 表示タイプ: LED
• 機械的耐久性: 40,000サイクル
• 電気的耐久性:
  • 440 V AC 50/60 Hzで20,000サイクル (In)
  • 440 V AC 50/60 Hzで40,000サイクル (In/2)
• 汚染度: 3 (IEC 60947)
• 保護等級 (IP): IP40 (IEC 60529)
• 耐衝撃等級 (IK): IK07 (EN 50102)
• 動作周囲温度: -25～70 °C
• 保管周囲温度: -50～85 °C
• 適合規格: IEC 60947-2
• 製品認証: ASTA、LCIE、KEMA、ASEFA
• 保証期間: UIPによる12ヶ月
• 寸法:
  • 高さ: 161 mm
  • 幅: 105 mm
  • 奥行き: 86 mm
• 重量: 2 kg
• HSコード: 8536.20.90
• 原産国:  フランス
