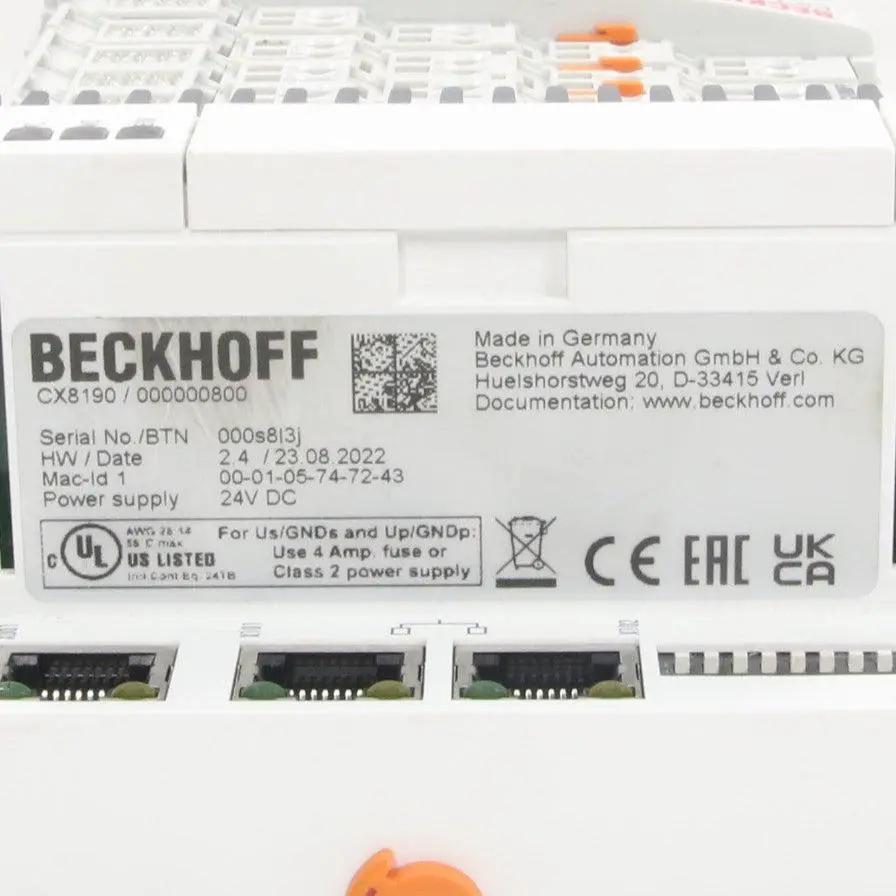

Beckhoff CX8190 Innebygd PC & I/O-moduler

Merke: Beckhoff
Modell: CX8190 Embedded PC inkl. 2 x EL1008-moduler, 2 x EL2008-moduler & EK1110-modul
Type: Industrielt Embedded PC-system med EtherCAT I/O-moduler
Tekniske spesifikasjoner:
  Embedded PC (CX8190):
    Prosessor: 800 MHz ARM Cortex-A9 (enkjerne, 32-bit RISC)
    Minne: 512 MB DDR3 RAM (ikke utvidbart)
    Lagring: microSD-kortspor
    Operativsystem: Microsoft Windows Embedded Compact 7
    Styringsprogramvare: TwinCAT 3 runtime
    Grensesnitt: 2 x RJ45 Ethernet (10/100 Mbit/s, en svitsjet), dedikert busgrensesnitt for E-bus/K-bus-terminaler (automatisk deteksjon)
    Power Supply: 24 V DC, 2 A (maks 4 W forbruk)
    Kjøling: Passiv kjøling
    Beskyttelsesgrad: IP20
    Driftstemperatur: -25°C til +60°C
    Lagringstemperatur: -40°C til +85°C
    EMC: Immunitet/utslipp i henhold til EN 61000-6-2 / EN 61000-6-4
    Egenskaper: Ultra-kompakt DIN-skinne-monterbar, støtter sanntidsethernet, EtherCAT Automation Protocol (EAP), ADS UDP/TCP, 1-sekunds UPS for vedvarende data, feltoppdaterbar
   Digitale inngangsmoduler (2 x EL1008):
    Kanaler: 8 per modul (16 totalt)
    Inngangstype: Digital, 24 V DC, 3 mA per kanal
    Filtertid: 3 ms
    Responstid: <1 ms (typisk)
    Isolasjon: Fotokoplerisolasjon
    Tilkobling: 1-tråds system
    Indikatorer: LED for hver kanal
    Power Supply: 24 V DC
    Beskyttelsesgrad: IP20
    Driftstemperatur: -25°C til +60°C
    Egenskaper: Tar imot binære 24 V-signaler, elektrisk isolert, egnet for sprettende signaler
    Digitale utgangsmoduler (2 x EL2008):
    Kanaler: 8 per modul (16 totalt)
    Utgangstype: Digital, 24 V DC, 0,5 A per kanal (kortslutningssikker)
    Responstid: 0,06-0,3 ms
    Isolasjon: Fotokoplerisolasjon
    Tilkobling: 1-tråds system
    Indikatorer: LED for hver kanal
    Power Supply: 24 V DC
    Beskyttelsesgrad: IP20
    Driftstemperatur: -25°C til +60°C
    Egenskaper: Knytter binære styresignaler til aktuatorer, beskyttelse mot omvendt polaritet
   EtherCAT-koblingsmodul (EK1110):
    Funksjon: EtherCAT-utvidelse for linjetopologi, konverterer E-bus til 100BASE-TX Ethernet
    Grensesnitt: 1 x RJ45 (EtherCAT ut)
    Avstand: Opptil 100 m mellom segmenter
    Protokoll: EtherCAT (100 Mbit/s)
    Power Supply: Fra E-bus (typisk 130 mA)
    Isolasjon: 500 V (forsyning/Ethernet)
    Beskyttelsesgrad: IP20
    Driftstemperatur: -25°C til +60°C
    Lagringstemperatur: -40°C til +85°C
    Egenskaper: Ingen konfigurasjon nødvendig, automatisk deteksjon, støtter opptil 255 slaver
   Totalt system:
    Bus System: EtherCAT med E-bus/K-bus-kompatibilitet
    Utvidbarhet: Opptil 65 535 bussterminaler (med utvidelser)
    Sertifiseringer: CE, UL
    Egenskaper: Modulær I/O-utvidelse, sanntidskontroll via TwinCAT 3, egnet for kompakte automasjonsoppsett
Dimensjoner: 160 x 100 x 80 mm
Vekt: 525 g
Opprinnelsesland: Tyskland
HS-kode: 84715000
