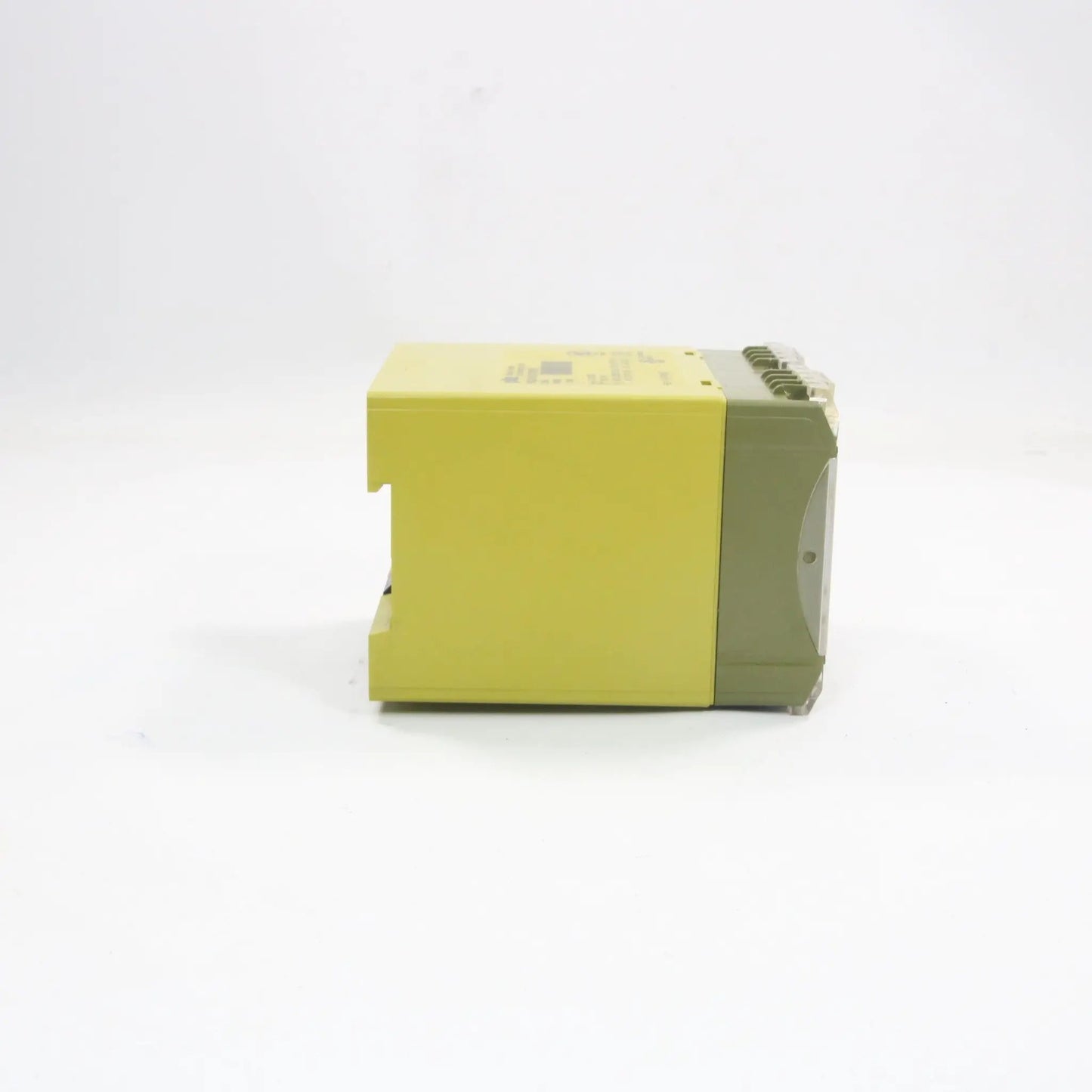

Pilz PNOZ s4 Sikkerhetsrelé

Spesifikasjoner for Pilz PNOZ s4 sikkerhetsrelé (24 V DC, 3 n/o 1 n/c):

• Produkttype: Sikkerhetsrelé (frittstående)
• Produsent: Pilz GmbH & Co. KG
• Modell: PNOZ s4 (750104; tidligere referanser: PNOZ 4 24VDC 3S1S10)
• Enhetsbruk: Overvåking av E-STOP trykknapper, sikkerhetsporter, lysbarrierer og lysgitter
• Forsyningsspenning: 24 V DC
• Spenningsavvik: -15 % / +10 %
• Strømforbruk: 2,5 W (DC)
• Restbølge: 20%
• Driftsforhold: 100%
• Maks. innstrømsstrømpuls: 0,5 A i 5 ms
• Innganger: 2 (1-/2-kanals kobling med/uten deteksjon av kortslutninger over kontakter)
• Inngangsspenning: 24 V DC
• Inngangsstrøm: 50 mA
• Maks. innstrømsstrøm ved innganger: 0,2 A (pulslengde 100 ms for inngangskrets), 0,2 A (15 ms for tilbakemeldingssløyfe og startkrets)
• Min. inngangsmotstand ved påslag: 110 Ohm
• Maks. total kabelmotstand (Rlmax):
  • Enkeltkanal ved UB DC: 30 Ohm
  • Dobbeltkanal uten deteksjon av kortslutninger over kontakter ved UB DC: 60 Ohm
  • Dobbeltkanal med deteksjon av kortslutninger over kontakter ved UB DC: 30 Ohm
• Startkrets: Automatisk eller manuell/overvåket start
• Tilbakemeldingssløyfe: Ja, for overvåking av eksterne kontaktorer
• Kryssledningsovervåking: Ja
• Reléutganger:
  • Sikkerhetskontakter: 3 N/O (normalt åpne), øyeblikkelig
  • Hjelpekontakt: 1 N/C (normalt lukket), øyeblikkelig
  • Maks. kortslutningsstrøm (IK): 1 kA
• Brukskategori (EN 60947-4-1 / EN 60947-5-1):
  • Sikkerhetskontakter AC1 ved 240 V: Min. strøm 0,003 A, maks. strøm 6 A, min. effekt 0,04 VA, maks. effekt 1500 VA
  • Sikkerhetskontakter DC1 ved 24 V: Min. strøm 0,003 A, maks. strøm 6 A, min. effekt 0,04 W, maks. effekt 150 W
  • Sikkerhetskontakter AC15 ved 230 V: Maks. strøm 5 A
  • Sikkerhetskontakter DC13 (6 sykluser/min) ved 24 V: Maks. strøm 5 A
  • Hjelpekontakter: Ligner på sikkerhetskontakter, med maks. strøm 5 A for AC15 og DC13
• Halvlederutganger: 1 (signalutgang Y32)
  • Spenning: 24 V
  • Strøm: 20 mA
  • Reststrøm ved "0"-signal: 0,1 mA
  • Maks. intern spenningsfall: 5 V
  • Betinget nominell kortslutningsstrøm: 100 A
  • Laveste driftstrøm: 0 mA
  • Brukskategori: DC-12 (EN 60947-1)
• Bryteevne: Maks. 12 A DC1 (totalt for alle kontakter)
• Ekstern sikringsbeskyttelse: 6 A treg eller 10 A rask
• Sikkerhetsnivå: PL e / Kat. 4 (EN ISO 13849-1), SIL CL 3 (EN IEC 62061)
• Testintervall: 20 år
• Mekanisk levetid: > 10 000 000 operasjoner
• Elektrisk levetid: > 100 000 operasjoner ved nominell belastning
• Utløsningstid: Maks. 18 ms
• Gjenopprettingstid: Maks. 100 ms
• Montering: DIN-skinne (35 mm)
• Tilkoblingstype: Skruklemmer (plug-in)
• Klemme tverrsnitt: 0,25–2,5 mm² (enleder), 0,25–1,5 mm² (fleksibel med krympetilkobling)
• Husmateriale: Plast (flammehemmende)
• IP-beskyttelsesgrad: IP20 (klemmer), IP40 (front), IP54 (hus)
• Omgivelsestemperatur for drift: -10 til 55 °C
• Omgivelsestemperatur for lagring: -40 til 85 °C
• Relativ fuktighet: 5–93 % (ikke-kondenserende)
• Driftshøyde: Opptil 2000 m
• Vibrasjonsbestandighet: 10–55 Hz, amplitude 0,35 mm (EN 60068-2-6)
• Støtbestandighet: 15 g / 11 ms (EN 60068-2-27)
• EMC: EN 60947-5-1, EN 61000-6-2, EN 61000-6-4
• Standardoverholdelse: EN IEC 62061, EN ISO 13849-1, EN 60204-1, EN 60947-5-1, VDE 0113-1
• Produktsertifiseringer: CE, cULus, EAC (eurasisk), CCC, TÜV, UKCA, KOSHA
• Spesielle egenskaper:
  • LED-indikatorer for kanal 1, kanal 2, strøm og feil
  • Positivt styrte reléutganger
  • Plug-in-klemmer for enkel installasjon
  • Egnet for applikasjoner opptil sikkerhetskategori 4
• Mål:
  • Bredde: 22,5 mm
  • Høyde: 120 mm
  • Dybde: 98 mm
• Vekt: 0,45 kg
• HS-kode: 8536.49.00
• Opprinnelsesland: Tyskland
