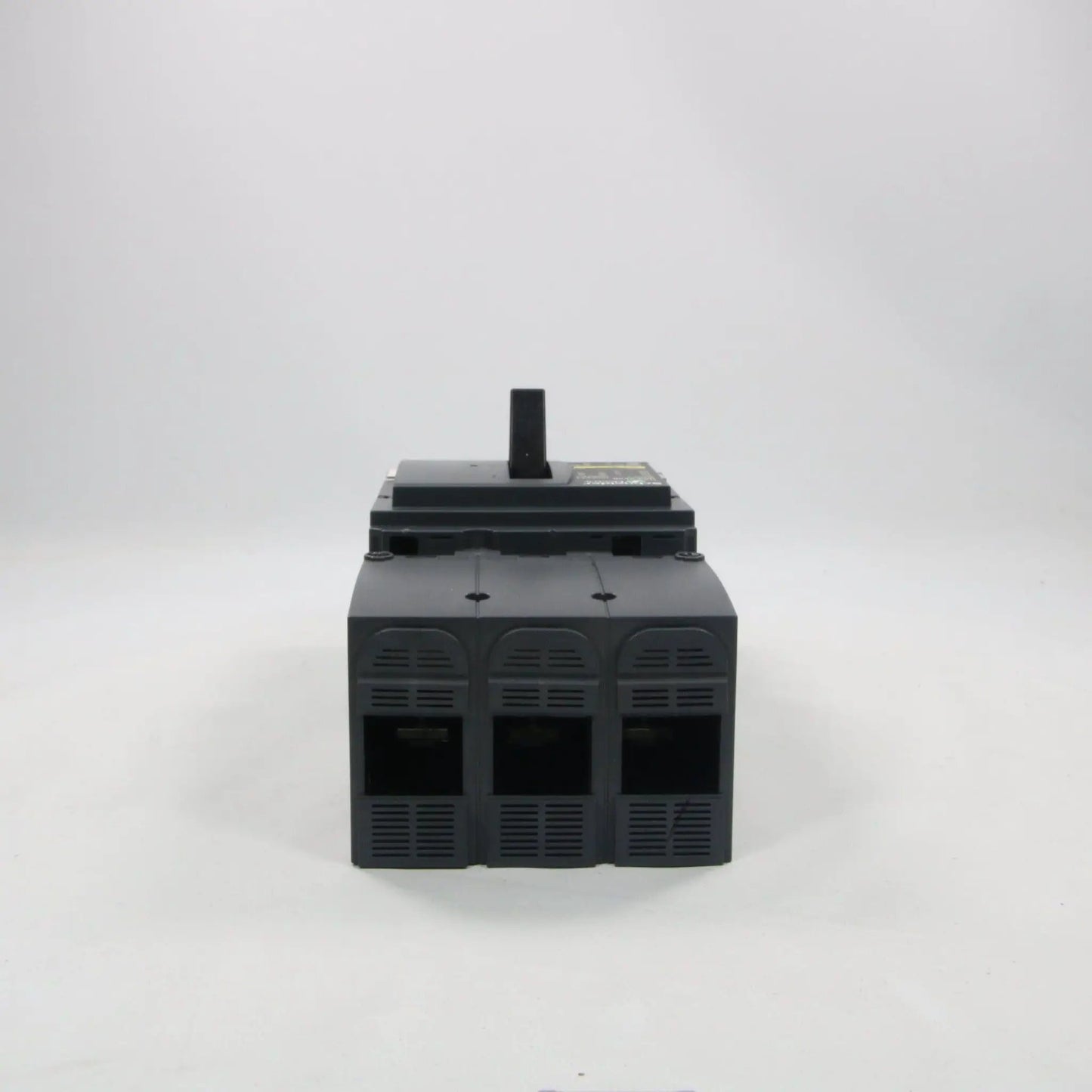

Schneider Electric Compact NSX 250B Strømbryter

Spesifikasjoner for Schneider Electric Compact NSX250B bryter med MicroLogic 5.2 kontrollenhet:

• Produkttype: Innstøpt kapslet bryter (MCCB)
• Produsent: Schneider Electric
• Modell: Compact NSX250B med MicroLogic 5.2
• Enhetsanvendelse: Distribusjonsvern
• Polbeskrivelse: 3P 3d
• Merkestrøm (In): 250 A ved 40 °C
• Utløserenhetsnavn: MicroLogic 5.2 E (Amperemeter eller energimåling)
• Utøserenhetsteknologi: Elektronisk
• Utløserenhet vurdering: 100–250 A (justerbar)
• Verntype:
  • L: Overbelastningsvern (lang tid)
  • S: Korttids kortslutningsvern (justerbar forsinkelse)
  • I: Øyeblikkelig kortslutningsvern
• Merkespenning for isolasjon (Ui): 800 V AC 50/60 Hz
• Merkespenning for impulsbestandighet (Uimp): 8 kV
• Merkespenning for drift (Ue): 690 V AC 50/60 Hz
• Nettetype: AC
• Nettfrekvens: 50/60 Hz
• Bryteevnekode: B (25 kA ved 415 V AC)
• Bryteevne (Icu):
  • 40 kA ved 220/240 V AC 50/60 Hz (IEC 60947-2)
  • 25 kA ved 380/415 V AC 50/60 Hz (IEC 60947-2)
  • 20 kA ved 440 V AC 50/60 Hz (IEC 60947-2)
  • 15 kA ved 500 V AC 50/60 Hz (IEC 60947-2)
• Merkestrøm bryteevne (Ics):
  • 40 kA ved 220/240 V AC 50/60 Hz (IEC 60947-2)
  • 25 kA ved 380/415 V AC 50/60 Hz (IEC 60947-2)
  • 20 kA ved 440 V AC 50/60 Hz (IEC 60947-2)
  • 15 kA ved 500 V AC 50/60 Hz (IEC 60947-2)
• Egnethet for isolasjon: Ja (EN/IEC 60947-2)
• Brukskategori: Kategori A
• Kontrolltype: Vipp
• Monteringsmodus: Fast
• Monteringsstøtte: Bakplate
• Monteringsposisjon: Horisontal, vertikal eller flat på baksiden
• Tilkoblingstype: Fronttilkobling (oppover og nedover)
• Tilkoblingsavstand: 35 mm
• Langtidsvern innkoblingsjusteringstype (Ir): Justerbar via ratt eller tastatur (9 innstillinger)
• Langtidsvern innkoblingsjusteringsområde: 100–250 A
• Langtidsvern forsinkelsesjusteringstype (tr): Justerbar
• Langtidsvern forsinkelsesjusteringsområde:
  • 400 s ved 1,5 x Ir
  • 16 s ved 6 x Ir
  • 11 s ved 7,2 x Ir
• Termisk minne: 20 minutter før og etter utløsing
• Justeringstype for korttidsinnstilling (Isd): Justerbar (9 innstillinger)
• Justering av korttidsinnstilling: 1,5–10 x Ir
• Justeringstype for korttidsbeskyttelsesforsinkelse (tsd): Justerbar
• Justering av korttidsbeskyttelsesforsinkelse: 0–0,4 s
• I²t PÅ/AV: Valgbart for korttidsbeskyttelseskurve
• Øyeblikkelig innstillingstype (Ii): Justerbar
• Displaytype: LCD (for innstillinger og målinger)
• Lokal signalering:
  • Blinkende LED (grønn): Klar til drift
  • LED 90 % Ir (oransje): Forvarsel om overbelastning
  • LED 105 % Ir (rød): Overbelastningsalarm
• Målefunksjoner (MicroLogic 5.2 E):
  • Øyeblikkelige og etterspørselsstrømmålinger
  • Energimåling
  • Kilowatt-time måling
  • Operasjonell assistanse (f.eks. toppbelastning, tilpassede alarmer, driftsmålere)
• Kommunikasjon: Konfigurerbar for kommunikasjon med andre enheter (f.eks. via EcoStruxure Power-arkitektur)
• Mekanisk holdbarhet: 20 000 sykluser
• Elektrisk holdbarhet:
  • 20 000 sykluser ved 440 V In/2
  • 10 000 sykluser ved 440 V In
  • 10 000 sykluser ved 690 V In/2
  • 5 000 sykluser ved 690 V In
• Effekttap per pol: 17,6 W
• Antall spor for elektriske hjelpere: 5 spor
• IP-beskyttelsesgrad: IP40 (IEC 60529)
• IK-beskyttelsesgrad: IK07 (IEC 62262)
• Elektrisk støtbeskyttelsesklasse: Klasse II (front)
• Forurensningsgrad: 3 (IEC 60664-1)
• Omgivelsestemperatur for drift: -25 til 70 °C
• Omgivelsestemperatur for lagring: -50 til 85 °C
• Relativ fuktighet: 0–95 %
• Driftshøyde: 0–2000 m uten nedjustering; 2000–5000 m med nedjustering
• Standardoverholdelse: EN/IEC 60947-2, CCC, EAC, marine spesifikasjoner
• Produktsertifiseringer: IEC, CCC, EAC
• Mål:
  • Bredde: 105 mm (3P), 140 mm (4P)
  • Høyde: 161 mm
  • Dybde: 86 mm
• Vekt: Omtrent 2,4 kg
• HS-kode: 8536.20.90
• Opprinnelsesland: Frankrike
