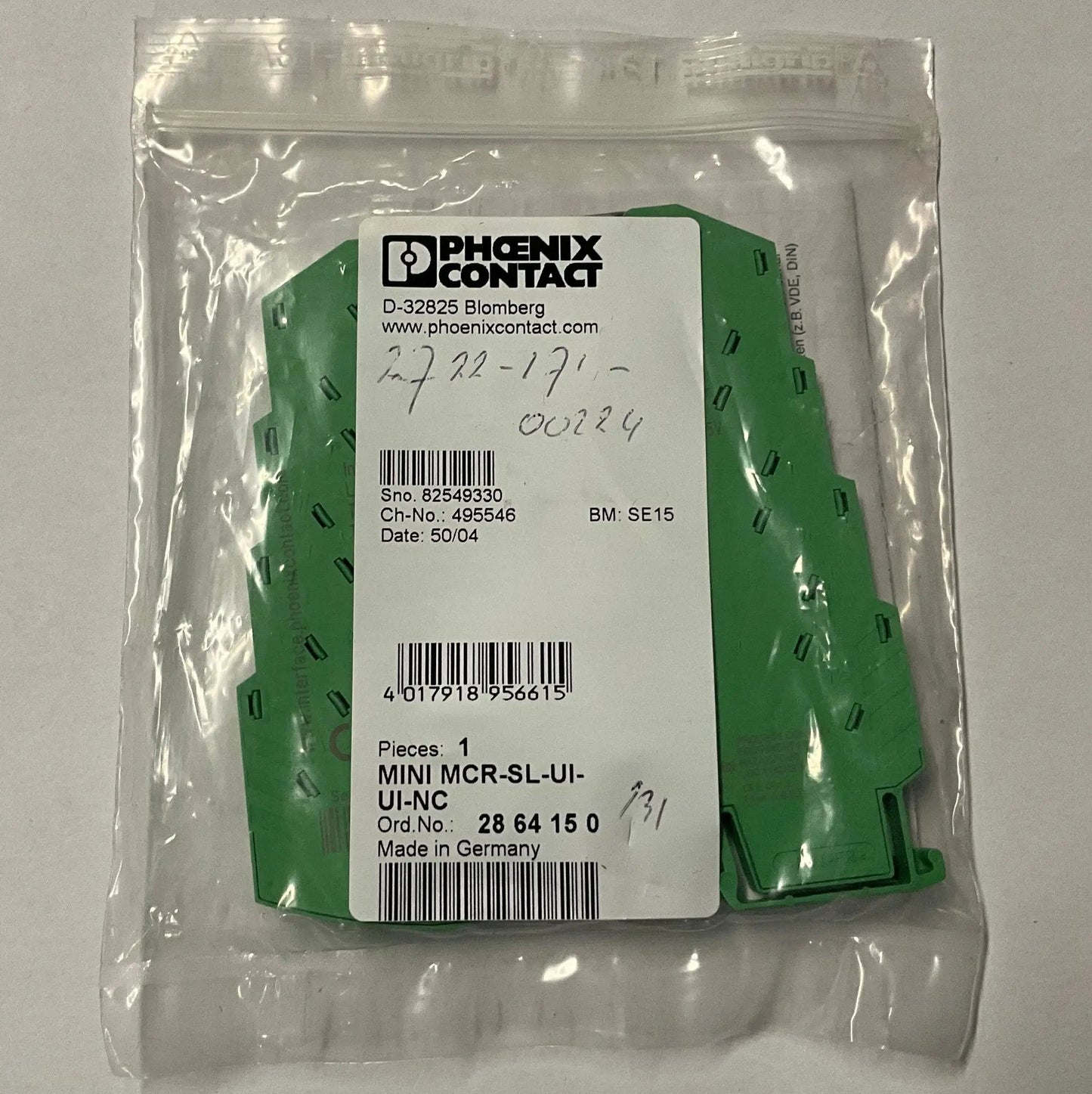

Phoenix Contact MINI MCR-SL-UI-UI-NC Signalkonditioneringsenhet

Märke: Phoenix Contact
Modell: MINI MCR-SL-UI-UI-NC
Typ: Signalkonditionering (3-vägs isolerande förstärkare)
Artikelnummer: 2864150

Tekniska specifikationer:
- Funktion: 3-vägs isolerande förstärkare för elektrisk isolering, omvandling, förstärkning och filtrering av standard analoga signaler
- Ingångssignaler: 0...20 mA, 4...20 mA, 0...10 V, 2...10 V, 0...5 V, 1...5 V
- Utgångssignaler: 0...20 mA, 4...20 mA, 0...10 V, 2...10 V, 0...5 V, 1...5 V
- Konfiguration: Via DIP-brytare (åtkomliga på sidan av höljet, upp till 36 signalkombinationer)
- Elektrisk isolering: 3-vägs isolering (ingång/utgång/Power Supply)
- Ingångsspänningsområde: 0...24 V, 0...30 V
- Maximal överföringsfel: ≤ 0,2 % av slutvärdet
- Temperaturkoefficient: ≤ 0,01 %/K
- Noll-/spänningsjustering: ±4 %
- Power Supply: 19,2 till 30 V DC
- Effektförbrukning: 450 mW
- Strömförbrukning: ≤ 25 mA (vid 24 V DC)
- Anslutningsteknik: Skruvanslutning
- Anslutningsterminalblock: 2,5 mm²
- Testspänning: 1,5 kV (50 Hz, 1 min)
- Omgivningstemperaturområde: -20°C till 65°C
- Höljesmaterial: Polyamid PA, ej förstärkt
- Skyddsklass: IP20
- Montering: DIN-skena (NS 35/7,5 eller NS 35/15 enligt EN 60715)
- Godkännanden: CE, cULus Listed (Godkännande-ID: E238705, E199827), ATEX, IECEx
- Ytterligare funktioner:
  - Mycket kompakt design (6,2 mm bredd)
  - Power Supply möjlig via fot-element (TBUS) eller terminalblock
  - Låg effektförbrukning
  - Lämplig för standard analog signalbehandling

Mått:
- Bredd: 6,2 mm (0,244 tum)
- Höjd: 93,1 mm (3,665 tum)
- Djup: 102,5 mm (4,035 tum)

Vikt: 70 g

Ursprungsland: Tyskland

HS-kod: 8543.70
