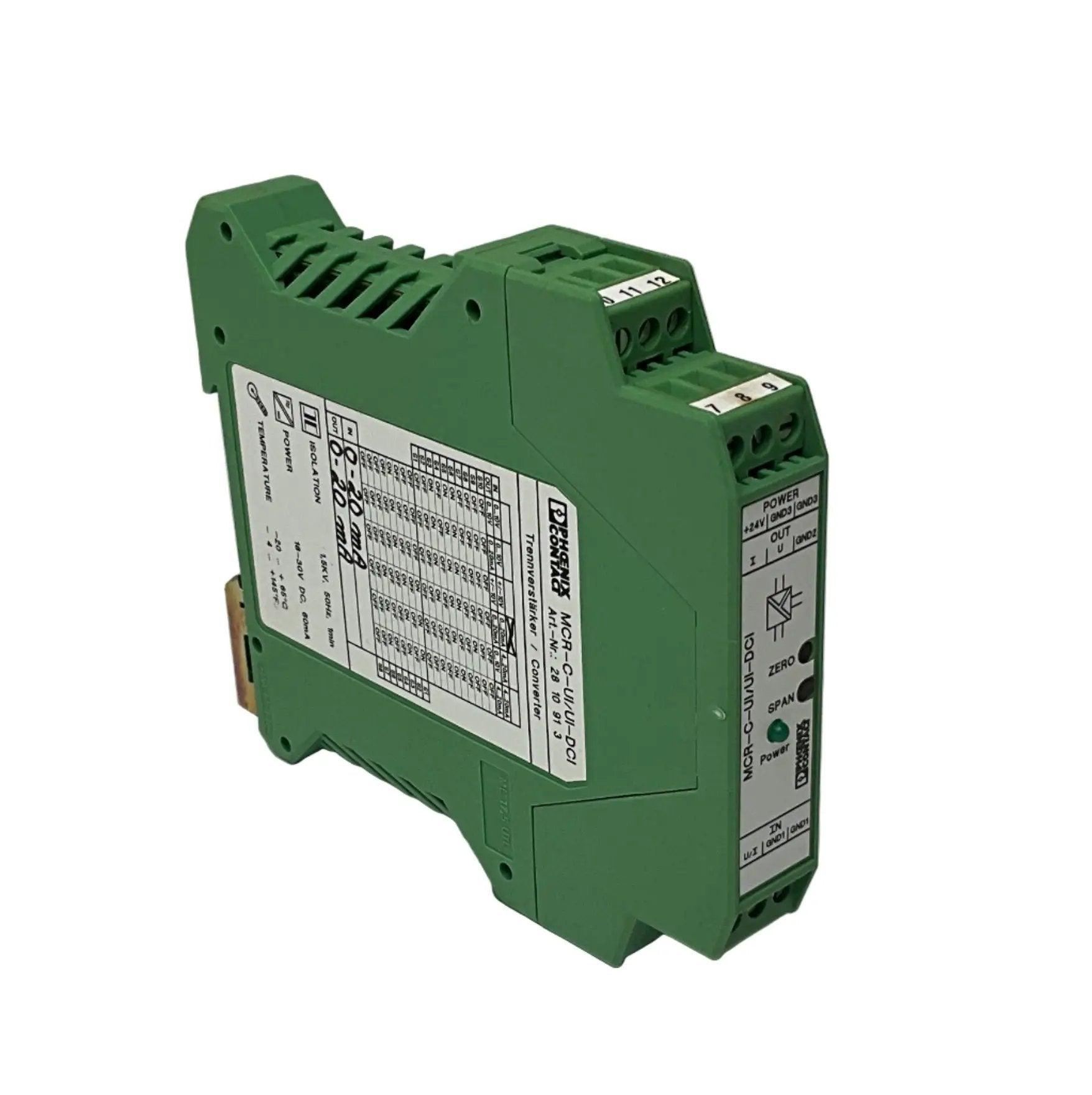

Phoenix Contact MCR-C-UI/UI-DCI Signaaliehdotin

Merkki: Phoenix Contact
Malli: MCR-C-UI/UI-DCI
Tyyppi: Signaalinmuunnin/erotusvahvistin (3-tie)
Osanumero: 2810913

Tekniset tiedot:
- Tuotetyyppi: 3-tie signaalinmuunnin (erotusvahvistin)
- Kanavat: 1 tulo, 1 lähtö
- Tulosignaali (konfiguroitavissa, esikonfiguroitu):
  - Jännite: 0 V - 10 V (max 30 V, tulovastus 1 MΩ)
  - Virta: 0 mA - 20 mA (max 50 mA, tulovastus 50 Ω)
- Lähtösignaali (konfiguroitavissa, esikonfiguroitu):
  - Jännite: 0 V - 10 V (max 15 V, kuorma ≥ 10 kΩ)
  - Virta: 0 mA - 20 mA (max 30 mA, kuorma ≤ 500 Ω)
- Käyttöjännite: 18 V DC - 30 V DC (tyypillisesti 24 V DC)
- Maksimivirrankulutus: < 30 mA (ilman kuormaa)
- Maksimitehonkulutus: 900 mW (nimellisolosuhteissa)
- Sähköinen eristys: 3-tie galvaaninen eristys (tulo/lähtö/Power Supply) integroitujen DC/DC-muuntimien kautta
- Koestusjännite:
  - Tulo/Lähtö: 1,5 kV AC (50 Hz, 60 s)
  - Power Supply/Signaali: 1 kV AC (50 Hz, 60 s)
- Siirtohäviö: ≤ 0,1 % lopullisesta arvosta
- Nolla/Koko tarkkuus: ±2 %
- Lämpötilakerroin: 0,0075 %/K
- Askelsuuntaus (10-90 %): ~11 ms
- Rajataajuus (3 dB): 30 Hz
- Liitäntätapa: Irrotettava ruuviliitäntä (COMBICON)
- Johdon paksuusalue: 24 AWG - 12 AWG
- Käyttölämpötila-alue: -20 °C - +65 °C
- Koteloaine: Polyamidi (PA)
- Lisäominaisuudet:
  - Konfiguroitava tulo/lähtö DIP-kytkimillä (esikonfiguroitu 4-20 mA sisään/ulos)
  - Vihreä merkkivalo apuenergian osoittamiseen
  - Turvallinen erotus anturi- ja arviointipiirien välillä
  - Korvaava tuote: 2811284 MACX MCR-UI-UI
- Sertifikaatit: UL-hyväksytty, Luokka I Div 2, Vyöhyke 2 IIC, CE, EMC-yhteensopiva (EN 61000-6-2/6-4)

Mitat: 120 x 105 x 30 mm

Paino: 220 g

Valmistusmaa: Saksa

HS-koodi: 8543.70
